Przegląd produktu

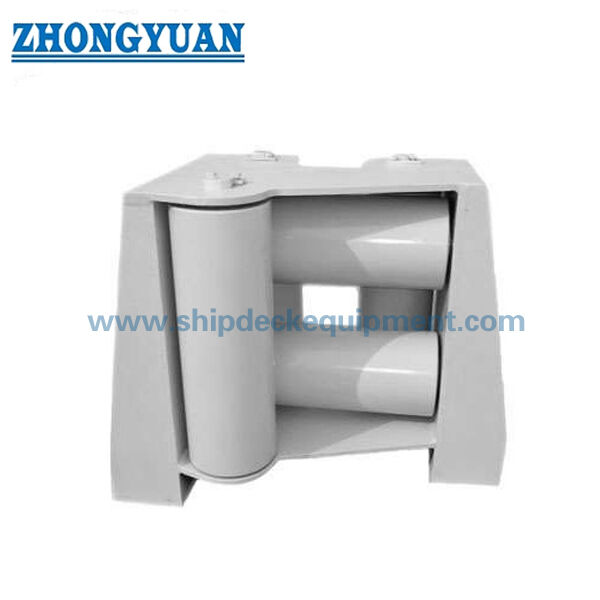

The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.Układ łączy trzy pionowe rolki i dwa poziome rolki do prowadzenia włókien stalowych lub nylonowych przez otwór fairlead przy jednoczesnym zmniejszeniu kontaktu przesuwnego i lokalnego ścierania liny.

Niniejsza strona została przygotowana na podstawie dostarczonych danych dotyczących produktu CB/T 3062-2011 typu C.Informacje referencyjne online dla CB/T 3062-2011 określają normę jako normę Fairlead dotyczącą klasyfikacji głowicy walcowej, wymagania, metody badań, reguły kontroli, oznakowanie, pakowanie i transport dla rurowych rurociągów. Załączona tabela nie zawiera wartości SWL, więc oznakowanie obciążenia, kąt prowadzenia liny,wzmocnienie kadłuba, a zakres inspekcji klasy powinien zostać potwierdzony przez rysunek projektu lub wymóg oficjalnej normy przed cytowaniem.

Szybkie specyfikacje

• Rodzaj produktu: pięciorolkowy uniwersalny żaglówka typu C z górnym rolkiem → przewodnik liny na pokładzie statku do sterowania kierunkiem kotwiczenia i ciągnięcia liny.
• Standardowe odniesienie: CB/T 3062-2011 → stosowane w przypadku, gdy rysunek zbiornika określa rozmieszczenie głowicy walcowej CB/T w kierunku prawidłowego.
• Rozmieszczenie rolków: 3 rolki pionowe + 2 rolki poziome → kieruje ścieżką liny z wielu kierunków wejścia i pomaga kontrolować ryzyko skoku liny.
• Pozycja montażu: na pokładzie statku / na pokładzie wolnego pokładu / siedzenie na basenie → konstrukcja spawana, wolność otwierająca i lokalne wzmocnienie należy sprawdzić przed produkcją.
• Zasięg zastosowanych lin na podstawie dostarczonych danych: linie stalowe o długości 19,5 ‰ 68 mm i linie nylonowe o długości 36 ‰ 100 mm → ostateczny rozmiar lin należy wybrać zgodnie z układem mocowania lub holowania statku.
• Główne wymiary: E, F, D, d, L, L1, L2, L3, B, B1, B2, H i H1 → przydatne do rysowania strony internetowej, układu siedzenia i kontroli wymiany.
• Zakres masy na podstawie dostarczonych danych: 182*4021 kg → istotny do obsługi, podnoszenia instalacji, przeglądu konstrukcji pokładu, pakowania i planowania przewozu.
• Obsługa powierzchniowa: piaskowanie do Sa 2,5 + jedna warstwa epoxy, polerowane, ocynkowane lub opracowane na zamówienie → powłoka końcowa powinna być zgodna ze specyfikacją naczynia.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie wymaganej normy i modelu: CB/T 3062-2011 Typ C pięciorolkowy uniwersalny fairlead z górnym rolkiem.

Krok 2: Potwierdź rodzaj i rozmiar liny: średnica liny ze stali, średnica liny z nylonu, konstrukcja liny oraz to, czy liny są używane do mocowania, holowania czy wymiany.

Krok 3: Potwierdź kierunek prowadzenia liny, względny kąt liny, otwarcie boczne, układ pokładu na wolnym pokładzie i czy rysunek statku wymaga górnego walca.

Krok 4: Potwierdź strukturę siedzenia, spawany interfejs, wzmocnienie kadłuba/bolwarku, wolność instalacyjną, przestrzeń do usuwania rolków i dostęp do obsługi.

Krok 5: Potwierdzenie wymogów dotyczących materiału: stal C-Mn, stal łagodna, stal nierdzewna lub specyficzna dla projektu stopa materiału; potwierdzenie przydziału materiału do wału, kręgu, walca i ramy w razie potrzeby.

Krok 6: Potwierdzenie obróbki powierzchniowej, systemu powłoki, zakresu inspekcji, wymogów NDT, wymogu certyfikatu klasy, ilości, miejsca dostawy i wymaganego czasu dostawy.

Krok 7: Przedstawić rysunek GA, rysunek układu na statku, istniejące zdjęcie fairleadu, szkic drogi liny lub wymiary zamienne, jeśli są dostępne.

Struktura

Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment

Korzyści z kierowania liną, rolki i instalacji

• Układ typu C wykorzystuje trzy pionowe rolki i dwa poziome rolki do kierowania wejściem lin z wielu kierunków,który jest przydatny na stacjach przymocowania lub holowania przy statku, gdzie kierunek linii może ulec zmianie podczas pracy.
• Górny rolnik poziomy pomaga kontrolować ścieżkę liny w otworze fairlead i może zmniejszyć ryzyko wyjazdu liny z ścieżki przewodnika, gdy układ naczynia i kąt prowadzenia są poprawne.
• Kontakt walcowania zmniejsza tarcie przesuwne w porównaniu z powierzchnią stałą, ale obrót walcowania, ustawienie wału, stan gałęzi, smarowanie lub konstrukcja łożyska,i dostępu do serwisu należy sprawdzić pod kątem rzeczywistej wydajności serwisu.
• Gładkie powierzchnie rolkowe i naklejone krawędzie kontaktu liny pomagają zmniejszyć lokalne zużycie liny stalowej i nylonowej.i warunki utrzymania.
• Spawane siedzenie i ramy przenoszą siły reakcji liny do konstrukcji pokładu statku lub pokładu wolnego pokładu; lokalne wzmocnienie, szczegóły spawania,i otwarcie kadłuba powinny być sprawdzane przez stocznię lub biuro projektowe.
• Można dyskutować o różnych opcjach materiału, ale przed produkcją i przygotowaniem certyfikatu należy potwierdzić dokładną jakość materiału do walcowania, ramy, wału, kręgosłupa i części podtrzymujących.
• W zależności od wymogów projektu i uzgodnionego zakresu inspekcji można zorganizować inspekcję klasy, certyfikat materiału, inspekcję wymiarową, NDT i dodatkowe badania.

Atrybuty niestandardowe

• Standard: CB/T 3062-2011 → stosowany w przypadku, gdy stocznia, właściciel lub rysunek projektowy określają układ szczytu roweru CB/T.
• Typ: typ C z górnym rolkiem → pięciorolkową konfiguracją uniwersalnego fairlead'a do kierowania linami na statku.
• Rozmieszczenie rolków: 3 pionowe + 2 poziome rolki → wspierają wielo kierunkową linę prowadzącą wokół otworu fairlead.
• Kompatybilność liny: liny stalowe 19,568 mm / liny nylonowe 36100 mm z dostarczonych danych → ostateczny wybór liny należy sprawdzić przy użyciu układu liny naczyniowej.
• Instalacja: na pokładzie statku / pokładzie wolnego pokładu / siedzenie na basenie → należy potwierdzić spawane interfejs, wzmocnienie konstrukcyjne, rozmiar otworu i wolność do utrzymania.
• Materiał: stal C-Mn / stal łagodna / stal nierdzewna → dokładną klasę i przydział części należy potwierdzić przed cytowaniem.
• Obsługa powierzchniowa: Sa 2,5 wybuchowe + epoxy primer / polerowane / ocynkowane / dostosowane → powłoka końcowa jest zgodna ze specyfikacją naczynia lub wymaganiami klienta.
• Dane o obciążeniu: SWL nie podano w dostarczonej tabeli → nie oznacz SWL, dopóki nie zostanie potwierdzone przez oficjalną tablicę standardową, obliczenia projektu lub zatwierdzony rysunek.
• Wymagania dotyczące certyfikatu: dostępne zgodnie z zakresem zamówienia → certyfikat klasy, certyfikat materiału, certyfikat producenta i inspekcja świadka powinny zostać potwierdzone przed produkcją.

Jak to działa

Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure

Wnioski

Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest różnica między pięciorolkowym fairleadem typu C a prostym fairleadem rolkowym?

A1: Typ C łączy w sobie trzy rolki pionowe i dwa rolki poziome, w tym rolkę górną, służące do prowadzenia lin przez kontrolowane otworzenie na statku.Jest bardziej odpowiedni, gdy ścieżka liny może się różnić, a rysunek naczynia wymaga wielo kierunkowego prowadzenia liny.

P2: Czy ten fairlead może być używany zarówno do liny stalowej, jak i do liny nylonowej?

Odpowiedź: Tak, w załączonej tabeli wymieniono średnice sznurów ze stali od 19,5 do 68 mm oraz średnice sznurów z nylonu od 36 do 100 mm. W ostatecznym wyborze nadal należy potwierdzić konstrukcję sznurów, średnicę sznurów,kąt linii, ładunek projektowy, rozmiar walca i układ na statku.

P3: Czy możemy zaznaczyć SWL na tym fairlead na podstawie dostarczonego stołu?

A3: Zawierająca tabela nie zawiera wartości SWL, dlatego SWL nie należy oznaczać wyłącznie na podstawie tych danych.zatwierdzony rysunek, oraz porozumienia między użytkownikiem a producentem.
