ISO 13776 Stand Deck Pedestal Roller Fairlead
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | ISO 13776:2012 | SWL: | 265 KN do 1942 KN (θ=90°), 186 KN do 1373 KN (θ=0°) |
|---|---|---|---|
| Typ: | Typ A, B, C | Rozmiar nominalny: | 150-500 mm |
| Nr rolki: | Włókna o szerokości nieprzekraczającej 10 mm | Przybory: | Stal o wysokiej wytrzymałości na rozciąganie, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne |
| Obróbka powierzchniowa: | piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, ocynkowane, polerowane, dostępna niestand | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS itp. |
| Podkreślić: | ISO 13776 Podstawowy rolkowy fairlead |
||
opis produktu
ISO 13776 Stand Deck Pedestal Roller Fairlead
Przegląd produktu
ISO 13776 stojak na pokładzie stojak rolkowy fairlead to jednowalcowe urządzenie wiodące linę stosowane na pokładach statków, w których linia mocowania lub holowania musi zmienić kierunek wokół pionowego walca.Rotacyjna rolka stalowa pomaga ukierunkować ścieżkę liny i zmniejszyć ścieranie przesuwne w porównaniu z stałą powierzchnią kontaktową, podczas gdy podłoże przekazuje siłę reakcji liny do konstrukcji pokładu poprzez spawaną podstawę.
Niniejsza strona została przygotowana dla ISO 13776 stojących na pokładzie pionowych rolek z nominalnymi rozmiarami Dn 150 do 500 i referencyjnymi wartościami SWL z dostarczonych danych.Włókna stalowe 2012 i ISO 13755; informacje internetowe ISO wskazują ISO 13776:2020 i ISO 13755:2020 jako bieżące oficjalne wydania, dlatego wymagane standardowe wydanie należy potwierdzić przed ostatecznym cytowaniem, zatwierdzeniem rysunku,i oznakowania produktu.
Szybkie specyfikacje
- Rodzaj produktu: stojak na pokładzie, podstawka, roletka → pojedynczy pionowy przewodnik rolety do mocowania statków i sterowania kierunkiem lin holowych.
- Norma techniczna: ISO 13776:2012 z dostarczonych danych → wydanie projektu należy potwierdzić, ponieważ ISO 13776:2020 jest wymienione w sieci jako bieżąca edycja.
- Standard walcowania: ISO 13755 walcowanie stalowe → walcowanie Typ A / B / C wpływa na wybrany wymiar d i interfejs walcowania.
- Zakres wielkości nominalnej: Dn 150 do 500 mm → główny zakres wyboru dla stojaków na pokładzie w załączonej tabeli.
- Zakres odniesienia SWL: od 265 do 1942 kN przy θ = 90° i od 186 do 1373 kN przy θ = 0° → wartości odniesienia napięcia liny z dostarczonych danych, bez zdolności podnoszenia.
- Wskaźnik wysokości i masy: H = 500 / 1000 / 1500 mm → obliczone masy są dla celów odniesienia i nie obejmują rolki stalowej zgodnie z załączoną notą.
- Opcje materiału: stal o wysokiej wytrzymałości rozciągania, stal nierdzewna, stal odlewana i żelazo odlewane węzłowe → przed produkcją należy potwierdzić klasę materiału końcowego i przydział części.
- Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy warsztatowy primer, ocynkowany, polerowany lub dopasowany → powłoka końcowa powinna być zgodna z wymaganiami dotyczącymi korozji i kontroli projektu.
Główne parametry techniczne
|
Wielkość nominalna Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Długość nogi spawania | ||||||||
| Typ A&B | Typ C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Wielkość nominalna Dn |
SWL |
Obliczona masa (kg) (Tylko w celu odniesienia) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (tony) | (kN) | (tony) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Słoczenie z rozszczepieniem jest dostępne na podstawie tej samej objętości/silności spawania b θ - względny kąt liny na podłożu (zob. załącznik A) c SWL 1s maksymalne stosowane napięcie liny w oparciu o 90° (θ=90°) i 180° (θ=0°) nachylenia kierunku liny przez pionowy stojak. SWL przedstawione w tabeli są wyłącznie do celów odniesienia. "SWL" może być regulowany w zależności od rzeczywistych warunków załadunku, a rzeczywiste oznaczenie musi być zgodne z umową między użytkownikiem a producentem. d Obliczona masa jest dla celów odniesienia, z wyłączeniem walcowania stalowego na podłożu. e d należy zdecydować zależy od rodzaju rolki stalowej (typ A i B oraz typ C zgodnie z normą ISO 13755 Rolki stalowe |
|||||||||||||||||
Przewodnik do wyboru i zapytania
Krok 1: Potwierdź wymaganą edycję standardową: ISO 13776:2012 zgodnie z dostarczonym standardem, aktualną edycję ISO 13776 lub wymóg rysunku specyficznego dla projektu.
Krok 2: Potwierdź typ żelazny A / B / C, wielkość nominalną Dn 150 do 500 i typ walca ISO 13755, ponieważ wymiar d zależy od wybranego typu walca stalowego.
Krok 3: Potwierdzić kierunek liny, względny kąt liny θ, wymagany oznakowanie SWL, rzeczywisty stan załadunku oraz to, czy produkt jest używany do mocowania, prowadzenia linii holowniczej czy wymiany.
Krok 4: Potwierdź wysokość stołu pokładowego H, podstawę pokładu, interfejs spawania, długość nogi spawania, wymagania dotyczące spawania z przedziałami, wzmocnienie i wolność instalacji.
Krok 5: Potwierdzenie klasy materiału dla podstawy, rolka, wału, krzewu i powiązanych części; potwierdzenie również obróbki powierzchni, zakresu NDT, wymogu badania i wymogu certyfikatu.
Krok 6: Podaj ilość, rodzaj statku, rysunek instalacji, szkic szlaku liny, zdjęcie referencyjne, jeśli jest dostępne, miejsce dostawy i wymagany czas dostawy.
Struktura
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, ocynkowane, polerowane lub określone obróbki powierzchni
Korzyści z kotwiczenia, holowania i inżynierii
- Konstrukcja podłoża z jednym walcem prowadzi linię mocowania lub holowania przez kontrolowaną zmianę kierunku, pomagając jednocześnie zmniejszyć ścieranie się przesuwania liny na stałych konstrukcjach pokładowych.
- Kompatybilność rolków ISO 13755 daje jasną podstawę do wyboru wymiarów interfejsów rolkowych typu A / B / C, zwłaszcza wymiaru d wymienionego w załączonej tabeli.
- Wartości SWL są oddzielone przez warunki kąta liny, co pomaga nabywcy uniknąć traktowania jednej wartości obciążenia jako uniwersalnej dla wszystkich kątów prowadzenia i układów pokładowych.
- Wybór wysokości stanowiska pokładowego ma wpływ na wysokość prowadzenia liny, wolność pokładową, dostęp do obsługi technicznej i układ instalacji wokół urządzeń mocowania lub holowania.
- Wartości nogi spawalniczej Z1 i Z2 są podawane jako wstępne odniesienie do projektu i cytatu; faktyczne szczegóły spawania, rozszczepienie i wzmocnienie pokładu powinny być zgodne z zatwierdzonym rysunkiem.
- Gładka powierzchnia rolka, prawidłowe ustawienie wału oraz odpowiednie połączenie kręgosłupa i łożyska pomagają rolce obracać się z liną i zmniejszać niepotrzebne zużycie miejscowe.
- Odlewanie, spawanie, obróbka maszynowa, NDT, obróbka powierzchniowa i zakres certyfikatów mogą być zorganizowane zgodnie z wymaganiami zamówienia, planem inspekcji i procedurą zatwierdzenia klasy.
- Strona unika opisania fairlead jako urządzenia podnoszącego; jest to linia przewodnicza dopasowana do układów mocowania statków i linii holowania.
Atrybuty niestandardowe
- Standard: ISO 13776:2012 z dostarczonych danych → potwierdzić, czy projekt wymaga dostarczonej edycji czy aktualnej edycji ISO 13776.
- Rodzaj produktu: Podstawa na pokładzie, podłoże rurowe → pionowy przewodnik pojedynczego rurowego sznurka zainstalowany na konstrukcjach pokładowych statków.
- Wielkość nominalna: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → wybierz zgodnie z układem liny, odniesieniem SWL i wymogiem rysunku.
- Rodzaj walca: typ A / B / C zgodnie z ISO 13755 rolki stalowe → wpływają na interfejs walca i wymiar d.
- Odnośnik SWL: 2651942 kN przy θ = 90° i 1861373 kN przy θ = 0° → ostateczne oznakowanie powinno być uzgodnione między użytkownikiem a producentem zgodnie z rzeczywistymi warunkami obciążenia.
- Obliczona masa: H = 500 / 1000 / 1500 mm wartości odniesienia → w załączonej notatce zaznaczono, że masa nie obejmuje rolki stalowej.
- Materiał: stal o wysokiej wytrzymałości na rozciąganie / stal nierdzewna / stal odlewana / żelazo odlewane węzłowe → należy potwierdzić dokładną klasę materiału i zakres certyfikatu.
- Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy primer / ocynkowany / polerowany / dostosowany → ostateczny system ochrony spełnia wymagania projektu.
- Wymagania dotyczące certyfikatu: dostępne zgodnie z zakresem zamówienia → certyfikat klasy, certyfikat materiału, certyfikat producenta i inspekcja świadka powinny zostać potwierdzone przed oferowaniem.
Jak to działa
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
Wnioski
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
Certyfikacje i zalety
Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

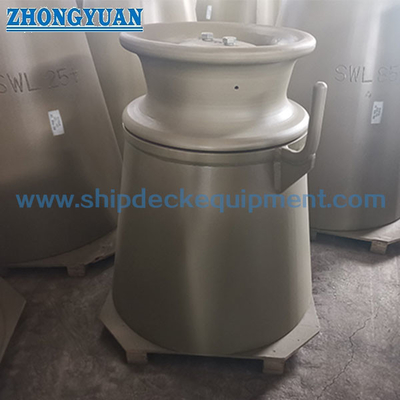

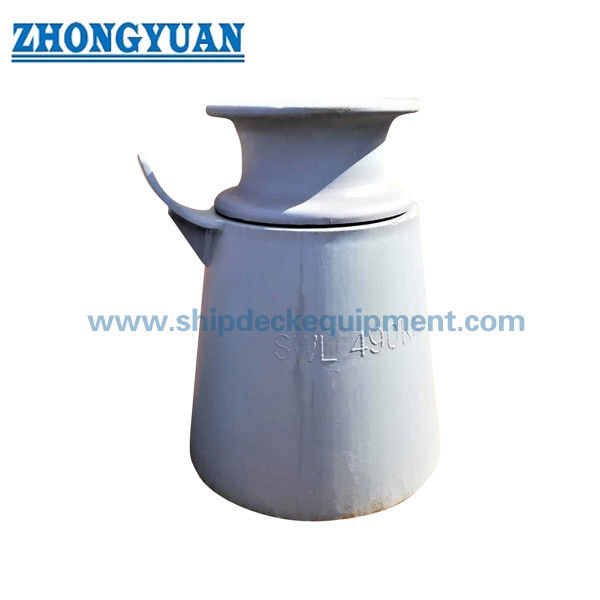

Rysunek i zdjęcia
Częste pytania
P1: Czy SWL w tabeli ISO 13776 jest zdolnością podnoszącą?
A1: Nie. Podane wartości SWL są wartościami odniesienia maksymalnego zastosowanego napięcia liny w warunkach odchylenia liny z podłoża. Nie należy je przepisać jako zdolność dźwigni, MBL,obciążenie dowodowe, lub obciążenia badawczego.
P2: Jak należy wybrać odpowiedni rozmiar Dn?
A2: Wybierz Dn zgodnie z rysunkiem statku, kątem prowadzenia liny, wymaganym oznakowaniem SWL, wysokością stołu pokładowego, typem walca, powierzchnią instalacyjną, wytrzymałością fundamentów i wymogiem certyfikatu.Tabela jest przeznaczona do wstępnego wyboru i potwierdzenia oferty.
P3: Czy strona powinna używać ISO 13776:2012 lub ISO 13776:2020?
A3: Podane dane określają normy ISO 13776:2012, podczas gdy informacja internetowa ISO wymienia ISO 13776:2020 jako aktualne oficjalne wydanie.lub społeczeństwo klasowe.
