ISO 13776 Stojak na statywie Cokole Wałek Fairlead Sprzęt do holowania statków
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | ISO 13776:2012 | SWL: | 265 KN do 1942 KN (θ=90°), 186 KN do 1373 KN (θ=0°) |
|---|---|---|---|
| Typ: | Typ A, B, C | Rozmiar nominalny: | 150-500 mm |
| Nr rolki: | Włókna o szerokości nieprzekraczającej 10 mm | Przybory: | Stal o wysokiej wytrzymałości na rozciąganie, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne |
| Obróbka powierzchniowa: | piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, ocynkowane, polerowane, dostępna niestand | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS itp. |
| Podkreślić: | ISO 13776 Podstawowy rolkowy fairlead |
||
opis produktu

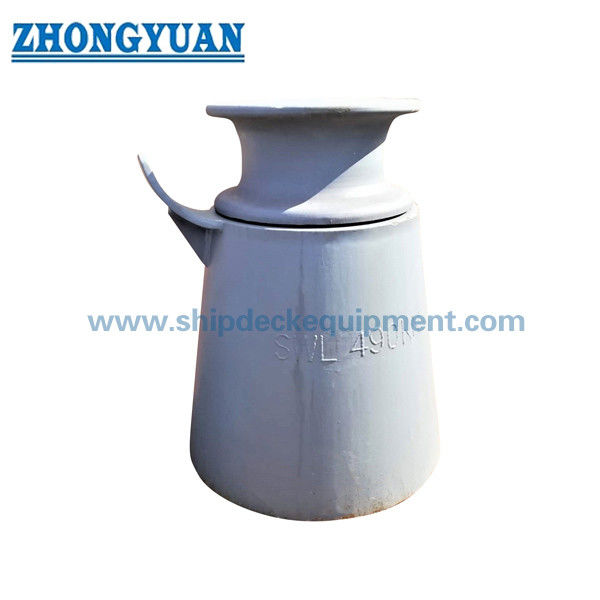

ISO 13776 Stojak na statywie Cokole Wałek Fairlead Sprzęt do holowania statków
Opis
ISO 13776 Stojak na statywie Cokole Wałek Fairlead Sprzęt do holowania statkówjest ważnym sprzętem cumowniczym zmieniającym kierunek i zmniejszającym ścieranie lin cumowniczych.
Rodzaje dostarczanych przez nas kipków: ISO 13776: 2012, DIN 81907: 1997-12 Knak do knagi (forma A i B), CB * 436-2000 Knak do knagi z pojedynczą rolką (typ A i B). Możemy również dostarczyć niestandardowe kipy zgodnie z na specjalne wymagania klienta.
Główna specyfikacja techniczna:
- Norma techniczna: ISO 13776:2012
- SWL: 265KN do 1942KN (θ=90°), 186KN do 1373KN (θ=0°),
- Typ: Typ A, B, C
- Rozmiar nominalny: 150-500 mm;
- Nr rolki: Pojedyncza rolka
- Materiały: stal o wysokiej wytrzymałości, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne;
- Obróbka powierzchniowa: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, dostępna galwanizowana, polerowana, dostosowana do indywidualnych potrzeb obróbka powierzchni.
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS itp.
- Można dostosować
Główny parametr techniczny:
|
Rozmiar nominalny Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Długość nogi spawalniczej | ||||||||
| Typ A i B | Typ C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12,5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Rozmiar nominalny Dn |
SWL |
Obliczona waga (kg) (Wyłącznie w celach informacyjnych) |
|||||||||||||||
| =90° | =00 | ||||||||||||||||
| (Kn) | (tona) | (kN) | (tona) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
Spawanie z fazowaniem jest dostępne w oparciu o tę samą objętość/wytrzymałość spawania b θ jest względnym kątem lin na kipie cokołu (Patrz Załącznik A) c SWL 1s maksymalne dopuszczalne naprężenie liny oparte o 90° (θ= 90°) i 180° (θ=0°) ugięcie kierunku liny przez kipę stojakową. SWL przedstawione w tabeli mają jedynie charakter poglądowy. „SWL” można regulować w zależności od rzeczywistych warunków załadowania, a faktyczne oznakowanie ma być po uzgodnieniu między użytkownikiem a producentem. d Obliczona waga ma charakter poglądowy, z wyłączeniem stalowej rolki na kipie cokołu. ed należy podjąć w zależności od typu rolki stalowej (Typ A i Taśma Typ C), jak określono w ISO 13755 Rolki stalowe |
|||||||||||||||||

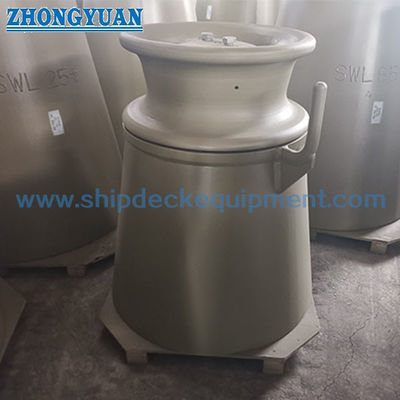

Rysunek ISO 13776 Stojak na statywie z rolką na cokole Fairlead Sprzęt do holowania statków
