ISO 13729 Typ A Montowane na pokładzie odlewane stalowe urządzenia do holowania statków z zamkniętym klinem cumowniczym

ISO 13729 Typ A Montowane na pokładzie odlewane stalowe urządzenia do holowania statków z zamkniętym klinem cumowniczym

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: Zhongyuan
Orzecznictwo: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numer modelu: Standardowy i dostosowany

Zapłata:

Minimalne zamówienie: 1
Cena: As per quotation
Szczegóły pakowania: Paleta lub dostosowana
Czas dostawy: Zgodnie z ofertą
Zasady płatności: TT, L/C itp.
Możliwość Supply: Zaspokajaj potrzeby klientów
Najlepsza cena Kontakt

Szczegóły informacji
Standard: ISO 13729 Rodzaj: A; A; Deck mounted Montaż na pokładzie
Zakres SWL: 23-141T Materiały: Odlewanie stali C-Mn, odlewanie stali nierdzewnej, może również dostarczać specjalną stal do lodołam
waga: 73 do 825kg Obróbka powierzchniowa: piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego czasowej ochrony, polerowana stal nierdzew
Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Podkreślić:

ISO 13729 Czak do czołowania

,

Wyroby z stali odlewanej

,

ISO 13729 Na pokładzie zamontowany czok do mocowania

opis produktu

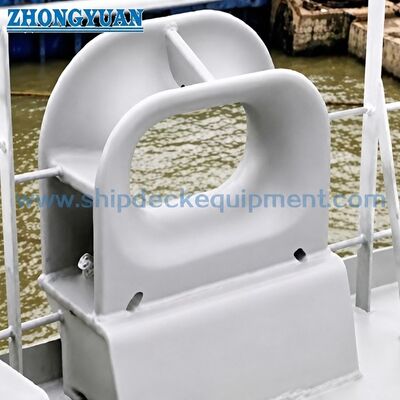

ISO 13729 Typ A Montowane na pokładzie odlewane stalowe urządzenia do holowania statków z zamkniętym klinem cumowniczym



Opis:

ISO13729 typu A, odlewany ze stali, zamknięty, odlewany klin cumowniczy jest rodzajem okucia cumowniczego i holowniczego instalowanego na burcie statku w celu prowadzenia liny cumowniczej i holowniczej z wnętrza statku na zewnątrz.Zamknięte kliny są zwykle przystosowane do statków, które używają lin stalowych.Promień powierzchni podpórki zaprojektowano na podstawie współczynników gięcia liny przez podkłądkę nie mniejszych niż dwunastokrotność średnicy liny stalowej.



Główna specyfikacja techniczna:

  1. Norma: ISO 13729
  2. Typ: A;zamontowany na pokładzie
  3. Zakres SWL: 23-141T;
  4. Materiały: odlewanie stali C-Mn, odlewanie stali nierdzewnej, może również dostarczać specjalną stal do lodołamacza.
  5. Waga: 73 do 825kg;
  6. Obróbka powierzchni: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, polerowana stal nierdzewna, dostępna niestandardowa obróbka powierzchni.
  7. Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS



Główne parametry techniczne:

Rozmiar nominalny
Dł.×Wys.×Gł.		 I1 I2 I3 I4 H1 H2 H3 R R1 R2 R3
250x200x214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300x250x286 614 565 89 330 551 481 144 125 282 212 144
350x250x333 716 660 114 403 601 525 168 125 308 232 168
400x250x381 820 754 139 475 652 553 192 125 335 236 192
450x250x381 870 804 164 524 652 553 192 125 335 236 192
500x250x381 920 854 189 574 652 553 192 125 335 236 192
400x250x428 870 796 139 500 701 609 216 125 360 268 216
450x250x428 920 846 164 550 701 609 216 125 360 268 216
500x250x428 970 896 189 600 701 609 216 125 360 268 216
500x400x428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1 000 190 652 798 675 264 125 409 286 264
500x400x525A 1 068 1 000 193 652 948 825 264 200 484 361 264
500x250x5258 1 074 1 000 176 652 801 680 264 125 412 291 264
500x400x525B 1 074 1 000 179 652 951 830 264 200 487 366 264

Rozmiar nominalny
Dł.×Wys.×Gł.		 R4 Rs Rs d1 T Noga spawalnicza
długość
z1		 SWL b
(kN)		 SWL b
(t)		 Lina stalowa
średnica c:
(Zalecana)		 Obliczony
waga d
(kg)
250x200x214 86 150 128 108 22 6 226 23 18 73
300x250x286 118 180 154 144 26 6,5 422 43 24 142
350x250x333 138 200 170 168 30 7,5 549 56 28 222
400x250x381 156 250 214 192 36 9 687 70 32 310
450x250x381 156 250 214 192 36 9 706 72 32 322
500x250x381 156 250 214 192 36 9 765 78 32 337
400x250x428 178 250 212 216 38 9,5 883 90 36 434
450x250x428 178 250 212 216 38 9,5 912 93 36 452
500x250x428 178 250 212 216 38 9,5 932 95 36 472
500x400x428 178 250 212 216 38 9,5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500x250x5258 218 320 274 264 46 11,5 1413 144 44 753
500x400x5258 218 320 274 264 46 11,5 1383 141 44 825

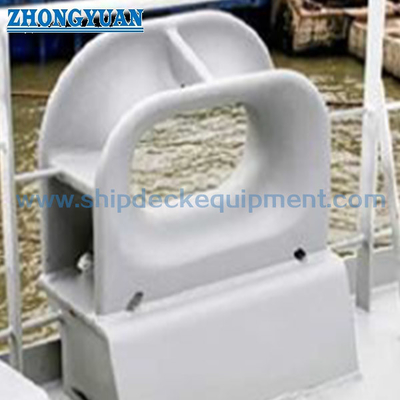

ISO 13729 Typ A Montowane na pokładzie odlewane stalowe urządzenia do holowania statków z zamkniętym klinem cumowniczym 0

Rysunek ISO 13729 Typ A Montowane na pokładzie Odlewy stalowe Zamknięte kliny holownicze Klin cumowniczy Sprzęt do holowania statków

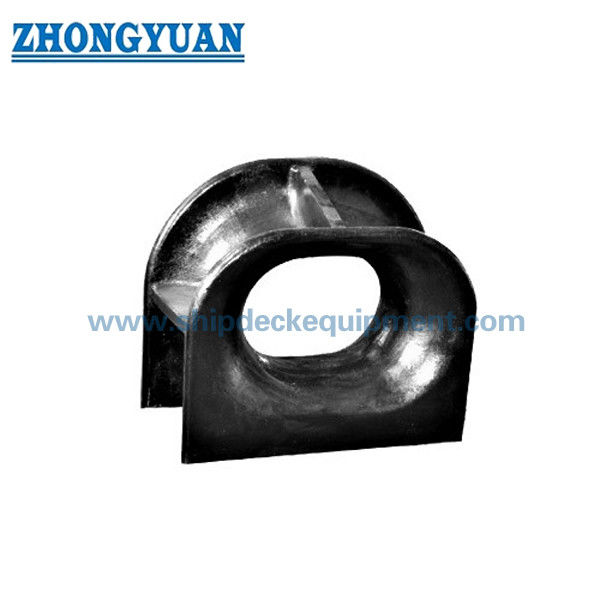

ISO 13729 Typ A Montowane na pokładzie odlewane stalowe urządzenia do holowania statków z zamkniętym klinem cumowniczym 1
