ISO 13767 Shipside 2 rolki kielichowe z wyposażeniem do holowania statków siedzeń
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Norma techniczna: | ISO 13767-2012, Norma rolkowa ISO 13755 | Rodzaj: | Typ 2 rolek/3 typ rolek |
|---|---|---|---|
| Średnice rolek: | 150~500mm | Nr rolki: | 2/3 rolki |
| Waga rolki: | 126~1618kg | Materiały: | Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne |
| Obróbka powierzchniowa: | piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, ocynkowana, polerowana, dostępn | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp |
opis produktu

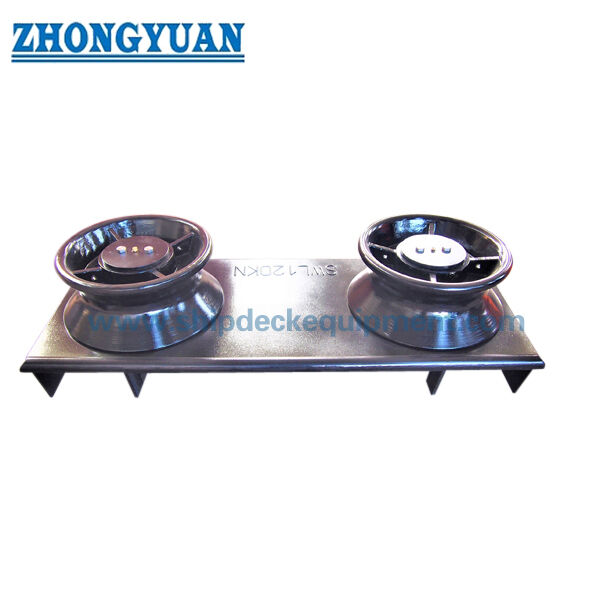

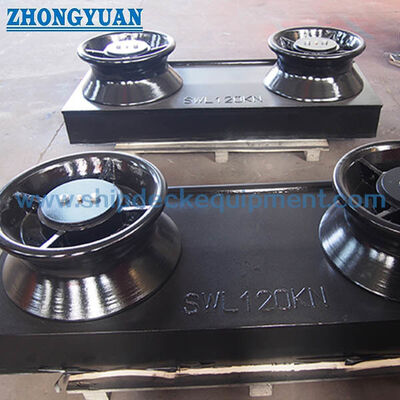

ISO 13767 Shipside 2 rolki kielichowe z wyposażeniem do holowania statków siedzeń
Opis:
ISO 13767 2 rolki burtowe Kipa Z siedziskiem służy do prowadzenia liny cumowniczej statków.W zależności od konstrukcji kipy rolkowe należy podzielić na dwa typy: 2 rolkowe;3 rolkowe.Materiały elementów składowych mają być użyte do produkcji prowadnic rolkowych: Siedzisko - Spawalne płyty stalowe o granicy plastyczności nie mniejszej niż 235 N/mm2.
Główne dane techniczne:
- Norma techniczna: ISO 13767-2012, Norma rolkowa ISO 13755
- Typ: typ 2 rolek/3 typ rolek
- Średnice rolek: 150 ~ 500 mm
- Nr rolki: 2/3 rolki
- Waga rolki: 126 ~ 1618 kg
- Materiały: stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne
- Obróbka powierzchni: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, dostępna galwanizowana, polerowana, dostępna na zamówienie obróbka powierzchni.
- Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp.
- Można dostosować
Główne parametry techniczne:
|
Rozmiar nominalny Dn |
Typ 2-rolkowy | Typ 3-rolkowy |
ja1 |
ja2 |
P |
SWL | |||||
|
ja |
W |
ja |
W |
=90 | =20 | ||||||
| (kN) | (tona) | (kN) | (tona) | ||||||||
| 150 | 570 | 770 | 870 | 1 070 | 300 | 135 | 200 | 260 | 26 | 186 | 19 |
| 200 | 740 | 990 | 1140 | 1390 | 400 | 170 | 250 | 437 | 45 | 314 | 32 |
| 250 | 910 | 1210 | 1410 | 1710 | 500 | 205 | 300 | 574 | 58 | 412 | 42 |
| 300 | 1070 | 1420 | 1670 | 2020 | 600 | 235 | 350 | 710 | 72 | 510 | 52 |
| 350 | 1230 | 1610 | 1930 | 2310 | 700 | 265 | 380 | 1025 | 104 | 736 | 75 |
| 400 | 1400 | 1780 | 2200 | 2580 | 800 | 300 | 380 | 1230 | 125 | 883 | 90 |
| 450 | 1560 | 1940 | 2460 | 2840 | 900 | 330 | 380 | 1571 | 160 | 1128 | 115 |
| 500 | 1720 | 2100 | 2720 | 3100 | 1000 | 360 | 380 | 1913 | 195 | 1373 | 140 |
|
a.jest względnym kątem lin na kipie rolkowej. b, SWL jest maksymalnym dopuszczalnym naprężeniem liny na podstawie ( = ) i 16 ( = 2 ) ugięcia kierunku liny przez kipę rolkową. SWL pokazane w tabeli mają jedynie charakter poglądowy.Są one oparte na obciążeniach wymienionych w załączniku A. SWL można regulować w zależności od rzeczywistych warunków załadowania, a faktyczne oznakowanie po uzgodnieniu między użytkownikiem a producentem. c.PorazWjest w celach informacyjnych.Wielkość otworu w poszyciu lub nadburciu należy określić biorąc pod uwagę przestrzeń remontową walca. |
|||||||||||
| Nominalny rozmiar Dn |
A | B | C | R | d rodzaj A i B |
d rodzaj C |
h1 | t1 | t2 | Spawalniczy Długość nóg Z1 |
Spawalniczy Długość nóg Z2 |
Spawalniczy Długość nóg Z3 |
Obliczono (kg) 2 rolki rodzaj |
Obliczono (kg) 3 rolki rodzaj |
| 150 | 145 | 165 | 50 | 20 | 71,5 | 81,5 | 100 | 10 | 12 | 8 | 5 | 8 | 126 | 171 |
| 200 | 182 | 200 | 50 | 20 | 93,5 | 102,5 | 100 | 12 | 14 | 10 | 6 | 10 | 191 | 265 |
| 250 | 225 | 235 | 50 | 25 | 113,5 | 119,5 | 100 | 15 | 16 | 11 | 7,5 | 12 | 286 | 404 |
| 300 | 256 | 265 | 50 | 25 | 128,5 | 130,5 | 125 | 16 | 18 | 12 | 8 | 13 | 367 | 525 |
| 350 | 296 | 295 | 50 | 30 | 145,5 | 152,5 | 125 | 21 | 24 | 15 | 10,5 | 17 | 569 | 820 |
| 400 | 333 | 330 | 70 | 30 | 154,5 | 164,5 | 150 | 23 | 26 | 17 | 11,5 | 18 | 719 | 1048 |
| 450 | 371 | 360 | 70 | 35 | 167,5 | 179,5 | 150 | 26 | 28 | 20 | 13 | 21 | 912 | 1339 |
| 500 | 402 | 390 | 70 | 35 | 178,5 | 195,5 | 150 | 27 | 32 | 23 | 13,5 | 22 | 1097 | 1618 |
Rysunki ISO 13767 Kia rolkowa na statku 2 rolki 3 rolki kielichowe z wyposażeniem do holowania statków bazowych
