6-calowy polerowany stalowy stały klin holowniczy do barek śródlądowych i łodzi roboczych

6-calowy polerowany stały knag holowniczy ze stali nierdzewnej do barek rzecznych i łodzi roboczych

Przegląd produktu
6-calowy polerowany stały knag holowniczy ze stali nierdzewnej to montowany na pokładzie prowadnik liny holowniczej, opracowany dla barek rzecznych, barek cystern, holowników i łodzi roboczych operujących na amerykańskich śródlądowych drogach wodnych i trasach serwisowych połączonych z Zatoką Meksykańską. Jego stały odlewany korpus zapewnia kontrolowaną ścieżkę liny, podczas gdy zakrzywione polerowane powierzchnie robocze pomagają zmniejszyć ostre stykanie, ścieranie i lokalne uszkodzenia liny podczas holowania, manewrowania i operacji obsługi barek.
Ten model jest dostarczany w konfiguracji 6-calowej z deklarowanym bezpiecznym obciążeniem roboczym 75 T. Wybór musi również uwzględniać konstrukcję i średnicę liny holowniczej, MBL liny, oczekiwane kąty natarcia, kierunek obciążenia, fundament pokładu, szczegóły spawania i zatwierdzoną podstawę testową. Dostępna jest również konfiguracja 10-calowa, ale jej wymiary i obciążenie znamionowe są inne i powinny być traktowane jako osobny model.

Szybkie specyfikacje

• Typ produktu: stały knag holowniczy ze stali nierdzewnej → prowadzi linę holowniczą przez zdefiniowaną ścieżkę na poziomie pokładu bez ruchomych rolek.
• Rozmiar nominalny: 6 cali → oznaczenie rozmiaru handlowego; potwierdź rzeczywiste wymiary otworu i wymiary A-G na podstawie zatwierdzonego rysunku.
• Bezpieczne obciążenie robocze: 75 T → dotyczy tylko potwierdzonego kierunku obciążenia, fundamentu instalacji i zatwierdzonej podstawy znamionowej.
• Materiał: odlew ze stali nierdzewnej SUS304 → dokładna klasa odlewu, norma materiałowa, skład chemiczny i właściwości mechaniczne do weryfikacji przez MTC.
• Proces odlewania: technologia odlewania metodą sol-żel → wspiera integralną formę odlewaną i kontrolowaną geometrię styku z liną.
• Wykończenie powierzchni: wysoki połysk / lustrzany połysk → gładkie powierzchnie robocze liny pomagają zmniejszyć tarcie i ułatwiają inspekcję wizualną.
• Opcje inspekcji: badanie radiograficzne i test obciążenia rozciągającego → zakres, kryteria akceptacji, punkty obserwacji i raportowanie uzgodnione przed produkcją.
• Opcje serii: 6 cali i 10 cali → wymiary i SWL są różne; obie wersje nie są wymienne tylko na podstawie nazwy rozmiaru.

Główne parametry techniczne


Przewodnik wyboru i zapytania
Krok 1: Potwierdź wymaganą wersję: 6 cali lub 10 cali, wraz z rysunkiem referencyjnym lub istniejącym modelem knaga. Nie wybieraj tylko na podstawie oznaczenia calowego.
Krok 2: Podaj typ liny holowniczej, konstrukcję, średnicę, MBL, oczekiwane napięcie robocze i normalne kąty natarcia w planie i elewacji.
Krok 3: Potwierdź wymaganą jednostkę SWL, główny kierunek obciążenia, maksymalny kąt boczny, lokalizację na pokładzie, płytę fundamentową, otaczające wzmocnienie i układ spawania.
Krok 4: Potwierdź dokładną klasę stali nierdzewnej odlewanej i normę materiałową, w tym czy projekt wymaga identyfikacji materiału SUS, ASTM/UNS, EN lub zatwierdzonej przez klasę.
Krok 5: Określ wykończenie powierzchni, zakres RT i poziom akceptacji, wartość testu rozciągającego lub obciążenia próbnego, inspekcję z udziałem obserwatora, identyfikowalność materiału i zakres certyfikatu.
Krok 6: Podaj typ statku, ilość, rysunek instalacyjny lub zdjęcia, wymagania towarzystwa klasyfikacyjnego, miejsce dostawy i wymagany czas dostawy.

Struktura
Integralny odlewany korpus ze stali nierdzewnej | Stała podstawa montażowa na pokładzie | Zakrzywiony kanał roboczy liny | Przednie i tylne ramiona prowadzące | Wysoko polerowane powierzchnie styku | Wzmocniony fundament statku przez stocznię

Zalety holowania, odlewania i instalacji

• Stały kanał kontroluje ścieżkę liny holowniczej i zapewnia płynną zmianę kierunku, gdzie lina przechodzi przez krawędź pokładu lub stację holowniczą.
• Zaokrąglone i polerowane powierzchnie robocze zmniejszają ostre lokalne stykanie i pomagają ograniczyć ścieranie, zgniatanie i nagrzewanie się syntetycznych lub stalowych lin holowniczych.
• Integralna forma odlewana zmniejsza liczbę zmontowanych połączeń w ścieżce liny; szczelność odlewu i pozostała grubość ścianki po szlifowaniu pozostają kluczowymi punktami akceptacji.
• Testy RT i obciążenia rozciągającego mogą być włączone do planu inspekcji i testów, gdy jest to wymagane, z zakresem badania i kryteriami akceptacji uzgodnionymi przed produkcją.
• Obciążenie znamionowe knaga zależy od kompletnej ścieżki obciążenia. Płyta pokładowa, fundament, wzmocnienie, rozmiar spoiny, długość spoiny i kierunek obciążenia muszą zostać zweryfikowane przez projektanta statku lub stocznię.
• W przypadku wody słonawej, słodkawej, narażenia na chemikalia lub obsługi barek cystern, ostateczną klasę stali nierdzewnej oraz wymagania dotyczące czyszczenia/pasywacji należy przejrzeć w odniesieniu do środowiska operacyjnego.

Atrybuty niestandardowe

• Rozmiar nominalny: 6 cali → identyfikuje tę konfigurację, ale nie zastępuje weryfikacji rysunku wymiarowego.
• Bezpieczne obciążenie robocze: 75 T → obciążenie projektowe do potwierdzenia z jednostką bazową, kierunkiem obciążenia, fundamentem i zatwierdzonym zapisem testowym.
• Materiał: Odlew ze stali nierdzewnej SUS304 → dokładna klasa odlewu i obowiązująca norma muszą być podane na certyfikacie materiałowym.
• Powierzchnia robocza liny: Wysoki połysk / lustrzany połysk → gładkie wykończenie jest skoncentrowane na rzeczywistej ścieżce styku z liną.
• Inspekcja: Test RT i obciążenia rozciągającego → zakres inspekcji, obciążenie testowe, kryteria akceptacji i wymóg obserwacji są specyficzne dla zamówienia.
• Instalacja: Stałe mocowanie na pokładzie → spawanie i wzmocnienie pokładu są częścią konstrukcji statku i wymagają potwierdzenia inżynierskiego.
• Powiązany model: Knag stały 10-calowy → używa innych wymiarów i SWL i powinien być wyceniany jako osobna konfiguracja.

Jak to działa
Lina holownicza zbliża się do knaga → Lina wchodzi do polerowanego stałego kanału → Zakrzywione powierzchnie styku prowadzą i ograniczają ścieżkę liny → Siła holowania jest przenoszona przez odlewany korpus i podstawę montażową → Wzmocniona konstrukcja pokładu rozkłada obciążenie na statek

Zastosowania
Amerykańskie śródlądowe barki masowe suche | Barki cysterny | Holowniki i pchacze | Barki portowe i rzeczne | Operacje manewrowania | Stacje holowania i obsługi barek | Projekty nowych budów i wymiany

Certyfikaty i zalety
Certyfikacja materiałowa, dokumentacja NDE, dokumentacja testu obciążenia rozciągającego i inspekcja klasyfikacyjna mogą być zorganizowane zgodnie z wymaganiami projektu i nie są domyślnie wliczone.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

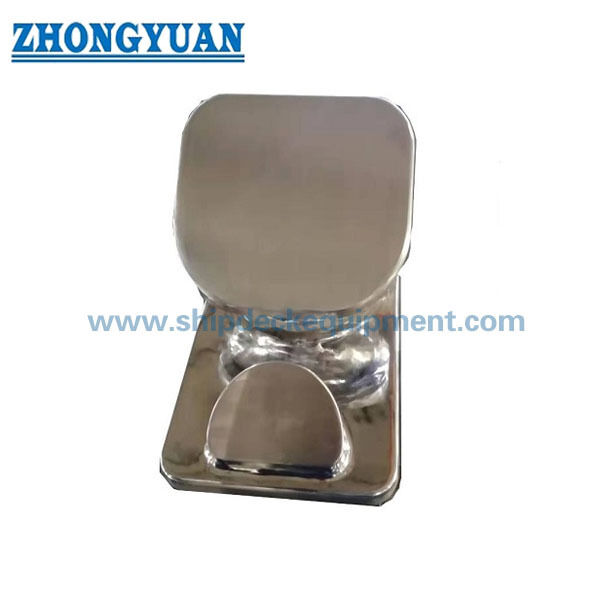

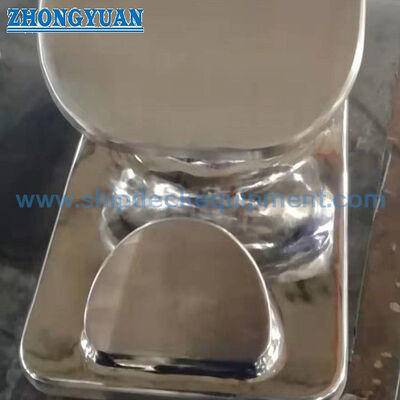

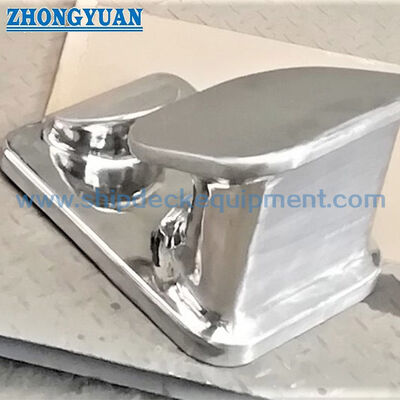

Rysunek i zdjęcia


FAQ
P1: Jak należy wybrać wersje 6-calową i 10-calową?
O1: Wybierz na podstawie zatwierdzonego rysunku, średnicy i konstrukcji liny holowniczej, MBL liny, wymaganego SWL, kierunku obciążenia, dostępnej przestrzeni na pokładzie i układu fundamentu. Samo oznaczenie calowe nie określa obciążenia znamionowego.
P2: Czy SWL 75 T dotyczy każdego kierunku holowania?
O2: Nie. Obciążenie znamionowe musi być powiązane z zatwierdzonym głównym kierunkiem obciążenia, dopuszczalnym kątem bocznym, kompletnym fundamentem pokładu, szczegółami spawania i podstawą testową. Inny kąt natarcia lub instalacja może zmienić wymagania konstrukcyjne.
P3: Co jest zazwyczaj wymagane do inspekcji ABS lub innej klasy?
O3: Zakres powinien być uzgodniony przed produkcją i może obejmować zatwierdzony rysunek, certyfikat materiałowy, identyfikowalność materiału, procedurę i raport NDE, procedurę i wyniki testu obciążenia, szczegóły spawania lub fundamentu oraz obecność inspektora.
