10-calowy polerowany stalowy stały klin holowniczy do barek śródlądowych i łodzi roboczych

10-calowy polerowany stały knag holowniczy ze stali nierdzewnej do barek śródlądowych i łodzi roboczych

Przegląd produktu

10-calowy polerowany stały knag holowniczy ze stali nierdzewnej to odlewany element pokładowy służący do prowadzenia liny holowniczej, syntetycznej liny holowniczej lub osprzętu barki przez zdefiniowany punkt prowadzenia. Jest przeznaczony głównie dla amerykańskich barek masowych śródlądowych, barek chemikaliowców, łodzi roboczych, holowników i powiązanych operacji portowych lub flotowych, gdzie wymagana jest stała, gładka ścieżka kontaktu z liną.

Jednoczęściowy odlew ze stali nierdzewnej wykorzystuje zakrzywione gardziel i zaokrąglone przejścia sekcji w celu zmniejszenia ostrych lokalnych kontaktów na ścieżce liny. Wykończenie lustrzane lub wysoki połysk poprawia gładkość powierzchni i ułatwia rutynowe czyszczenie, podczas gdy ostateczny wybór musi być zweryfikowany pod kątem układu holowniczego, średnicy liny, kierunku obciążenia, kąta prowadzenia, wspierającej konstrukcji pokładu lub nadburcia, zakresu inspekcji i zatwierdzonego rysunku statku.

Szybka specyfikacja

• Typ nominalny: 10-calowy stały knag holowniczy → kompaktowy stały prowadnik liny do układów holowniczych barek śródlądowych i łodzi roboczych.
• Dopuszczalne obciążenie robocze: 65 t, jak podano → kierunek obciążenia, dopuszczalny kąt prowadzenia, współczynnik bezpieczeństwa i zatwierdzona podstawa muszą zostać potwierdzone przed złożeniem zamówienia.
• Główne wymiary: A 534 × B 435 × C 370 mm → kluczowe wymiary obrysu do przeglądu układu pokładu lub nadburcia.
• Materiał odlewu: stal nierdzewna określona jako SUS304 lub SUS316 → dokładna klasa odlewu, skład chemiczny, obróbka cieplna i podstawa MTC do potwierdzenia.
• Proces produkcji: odlewanie precyzyjne metodą wosku traconego (silica-sol) → umożliwia kontrolowaną geometrię i gładszą powierzchnię po odlewaniu przed końcowym polerowaniem.
• Wykończenie powierzchni: wysoki połysk, lustrzany połysk lub lekki połysk → wybierz zgodnie z wymaganiami kontaktu z liną, wyglądem i preferencjami konserwacyjnymi.
• Opcje inspekcji: badanie radiograficzne i test obciążenia → zakres, obciążenie testowe, kryteria akceptacji i nadzór muszą zostać uzgodnione w planie inspekcji.
• Masa jednostkowa: około 90 kg → przydatne do obsługi, planowania fundamentów, pakowania i szacowania kosztów transportu.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź statek aplikacyjny i układ holowniczy: barka masowa śródlądowa, barka chemikaliowiec, łódź robocza, holownik, pchacz, holowanie portowe lub obsługa flotowa.

Krok 2: Potwierdź typ i średnicę liny, oczekiwane maksymalne obciążenie liny, kierunek obciążenia, poziome i pionowe kąty prowadzenia oraz czy podane 65 t SWL dotyczy zdefiniowanego kierunku projektowego.

Krok 3: Dostarcz rysunek pozycji instalacji i wspierającej konstrukcji, w tym grubość pokładu lub nadburcia, wzmocnienia, przygotowanie spoiny i dostępną przestrzeń montażową.

Krok 4: Potwierdź wymaganą klasę stali nierdzewnej odlewu, w tym obowiązujące oznaczenie materiału ASTM, JIS, EN lub projektu, stan obróbki cieplnej i identyfikowalność materiału.

Krok 5: Potwierdź poziom polerowania i plan inspekcji: inspekcja wizualna i wymiarowa, zakres RT, wymaganie testu obciążenia lub próby obciążeniowej, przyrząd testowy, kryteria akceptacji i wymaganie nadzoru.

Krok 6: Podaj ilość, wymagany zakres certyfikatu, wymagania towarzystwa klasyfikacyjnego lub właściciela, miejsce dostawy, wymagany czas dostawy oraz zdjęcia produktu lub instalacji, jeśli są dostępne.

Struktura

Jednoczęściowy odlew ze stali nierdzewnej | Stały korpus montowany na pokładzie lub nadburciu | Zakrzywione gardziel liny holowniczej | Zaokrąglone przejścia sekcji | Polerowana powierzchnia kontaktu z liną | Obszar przenoszenia obciążenia na wspierającą konstrukcję statku

Zalety odlewania, holowania i instalacji

• Zakrzywiona ścieżka kontaktu z liną pomaga prowadzić linę holowniczą lub linę przez wybrany punkt prowadzenia, jednocześnie redukując ostre krawędzie i nagłe lokalne zginanie na knadze.
• Zaokrąglone zmiany przekroju wspierają gładszą ścieżkę obciążenia strukturalnego przez odlew; ostateczny kierunek projektowy i dopuszczalne boczne prowadzenie nadal muszą być zweryfikowane obliczeniowo lub zatwierdzonym rysunkiem.
• Odlewanie metodą silica-sol może zapewnić dokładniejszą kontrolę powierzchni i wymiarów niż szorstkie wykończenie odlewów piaskowych, ale spójność odlewu musi zostać wykazana przez uzgodniony zakres inspekcji, a nie opisana jako wolna od wad.
• Polerowana powierzchnia kontaktu ze stali nierdzewnej zmniejsza uszkodzenia powłoki na ścieżce liny i może ułatwić czyszczenie; nie eliminuje to potrzeby inspekcji pod kątem zużycia, deformacji, korozji lub uszkodzenia liny.
• Materiał typu SUS316 jest zazwyczaj rozważany, gdy wymagana jest większa odporność na chlorki, podczas gdy dokładna klasa odlewu i środowisko pracy muszą być podane w specyfikacji zakupu.
• Knaga i jej fundament pokładowy lub nadburciowy działają jako jeden system przenoszenia obciążenia. Projekt fundamentu, wzmocnienia, szczegóły spoin i inspekcja instalacji są zatem tak samo ważne jak sam odlew.
• Testy RT i obciążeniowe mogą być zorganizowane zgodnie z wymaganiami projektu, ale strefy badania, obciążenie testowe, czas przytrzymania, kryteria akceptacji i punkty nadzoru muszą zostać potwierdzone przed produkcją.

Atrybuty niestandardowe

• Typ produktu: Stały knag holowniczy → niepodnoszący element pokładowy służący do prowadzenia lin holowniczych lub osprzętu.
• Rynek pierwotny: Amerykańskie statki śródlądowe → przeznaczone dla barek masowych, barek chemikaliowców, łodzi roboczych, holowników i operacji flotowych.
• Rozmiar nominalny: 10 cali → potwierdź, czy odnosi się to do otworu liny, serii produktów, czy oznaczenia rysunku klienta.
• Obciążenie znamionowe: 65 t SWL w dostawie → potwierdź kierunek projektowy, kąt prowadzenia, współczynnik bezpieczeństwa, obciążenie testowe i podstawę zatwierdzenia.
• Materiał: Odlewana stal nierdzewna SUS304 / SUS316 → dokładny standard odlewu i klasa muszą być podane w PO i certyfikacie materiałowym.
• Proces odlewania: Odlewanie precyzyjne metodą wosku traconego (silica-sol) → wybrane ze względu na kontrolowaną geometrię i lepszą jakość powierzchni przed polerowaniem.
• Obróbka powierzchni: Wysoki połysk / lustrzany połysk / lekki połysk → zdefiniuj wymagane wykończenie na wszystkich powierzchniach lub tylko na powierzchniach kontaktu z liną.
• Kontrola jakości: Dostępne testy RT i obciążeniowe → podlegają uzgodnionej procedurze, standardowi akceptacji i zakresowi nadzoru.
• Zakres certyfikatu: Raport z inspekcji producenta, certyfikat materiałowy i dokumentacja związana z klasą → dostępne zgodnie z zamówieniem i procedurą zatwierdzania.

Jak to działa

Lina holownicza lub lina zbliża się do knagi → Zakrzywione polerowane gardziel kontroluje prowadzenie liny → Obciążenie kontaktowe jest rozłożone przez korpus odlewu → Stały montaż i wzmocniona konstrukcja statku przenoszą obciążenie na pokład lub nadburcie

Zastosowania

Amerykańskie barki masowe śródlądowe | Barki chemikaliowce i barki naftowe | Łodzie robocze | Holowniki i pchacze, jeśli zatwierdzone rysunkiem | Układy holownicze portowe i flotowe | Projekty budowy nowych statków i wymiany

Certyfikaty i zalety

Zatwierdzenie związane z ABS lub obecność nadzoru mogą być zorganizowane tylko zgodnie ze specyfikacją projektu, zatwierdzonym rysunkiem, zakresem inspekcji i procedurą klasyfikacyjną. Dokumentacja inspekcyjna producenta i certyfikaty materiałowe są dostępne zgodnie z zamówieniem zakupu.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

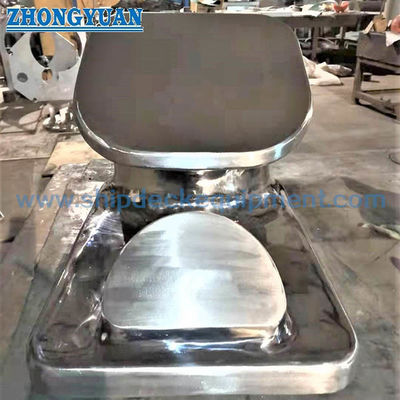

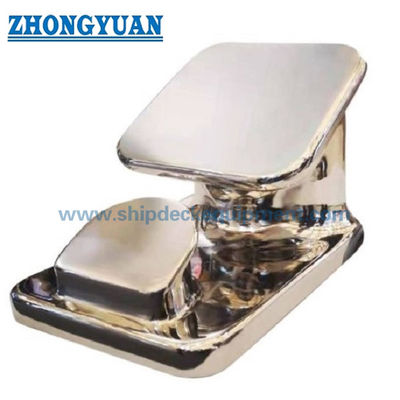

Rysunek i zdjęcia

FAQ

P1: Czy 65 t SWL może być używane do każdego kierunku holowania?

O1: Nie. Dostarczone SWL musi być powiązane z zdefiniowanym kierunkiem obciążenia i dopuszczalnym zakresem kąta prowadzenia. Projektant statku lub rysunek zatwierdzony przez klasę powinien potwierdzić układ knagi, fundamentu, wzmocnień i spoin dla rzeczywistej geometrii holowania.

P2: Czy do obsługi barek śródlądowych należy wybrać SUS304 czy SUS316?

O2: Wybór zależy od składu chemicznego wody, narażenia na chlorki, praktyki czyszczenia, środowiska ładunku i specyfikacji materiałowej projektu. Skład chemiczny typu SUS316 jest zazwyczaj rozważany tam, gdzie wymagana jest zwiększona odporność na chlorki, ale dokładna klasa odlewu i oznaczenie certyfikatu muszą zostać potwierdzone.

P3: Czy testy RT, testy obciążeniowe i certyfikacja ABS są uwzględnione domyślnie?

O3: Nie. Zakres RT, kryteria akceptacji, obciążenie próby obciążeniowej lub obciążenie testowe, czas przytrzymania, obecność nadzoru i dokumentacja ABS muszą zostać określone przed wyceną. Zatwierdzenie przez klasę zależy od projektu statku i procedury zatwierdzania.
