500–2000 kN Hydrauliczna Wciągarka Holownicza Wodospadowa | Dwubębnowy System Holowniczy

500–2000 kN Hydrauliczna Wciągarka Holownicza typu Wodospad | Dwubębnowy System Holowniczy dla Holowników

Przegląd Produktu

Hydrauliczna wciągarka holownicza typu wodospad o mocy 500–2000 kN to zaprojektowany pod konkretny projekt dwubębnowy system holowniczy dla holowników i statków holowniczych, wymagający wysokiego uciągu liny, dużej pojemności liny stalowej oraz kontrolowanego zwijania/rozwijania. Dwa bębny są rozmieszczone w konfiguracji wodospadowej na wspólnej podstawie konstrukcyjnej, co pozwala na pomieszczenie dużych ilości liny w kompaktowej przestrzeni pokładu, jednocześnie integrując funkcje liny holowniczej, hamulca, napędu i sterowania w jeden system.

Wybór nie może opierać się wyłącznie na sile uciągu. Należy wspólnie potwierdzić znamionowy uciąg liny, obciążenie hamulca, średnicę i długość liny, referencyjną warstwę liny, uciąg statku, MBL liny holowniczej, pozycję knagi, kąt nachylenia liny, fundament pokładu, moc hydrauliczną i filozofię awaryjnego zwalniania. Tam, gdzie wciągarka jest przeznaczona do służby eskortowej, należy zdefiniować dodatkowe funkcje renderowania/odzyskiwania lub sterowania redukującego obciążenie, ciągłego monitorowania napięcia liny holowniczej i specyficznych dla klasy wymagań eskortowych; konwencjonalna hydrauliczna wciągarka holownicza nie jest automatycznie wciągarką eskortową.

Konfiguracja Systemu

Podwójne bębny holownicze typu wodospad | Napęd silnikiem hydraulicznym | Przekładnia redukcyjna | System hamulców bębnowych | Sprzęgło / układ izolacji bębna zgodnie ze specyfikacją | Lokalna stacja sterowania | Sterowanie zdalne / z mostka zgodnie ze specyfikacją | Jednostka zasilania hydraulicznego lub interfejs hydrauliczny statku | Urządzenie do nawijania / poziomowania liny, gdy wymagane | Monitorowanie obciążenia, długości i prędkości liny holowniczej, gdy określono

Szybkie Specyfikacje

• Znamionowy Uciąg Liny: 500–2000 kN z dostarczanej serii → ostateczna wycena powinna określać referencyjną warstwę liny; dokumentacja klasyfikacyjna zazwyczaj określa znamionowy uciąg na pierwszej wewnętrznej warstwie.

• Dostarczona Nośność Hamulca: 1000–3200 kN → należy potwierdzić jako Obciążenie Hamulca (BHL), w tym warstwę liny i podstawę testu hamulca.

• Znamionowa Prędkość Zwijania: 5–10 m/min → podane wartości w tabeli to robocze prędkości zwijania; prędkość renderowania/odzyskiwania podczas eskorty jest osobnym parametrem projektowym i nie jest jeszcze podana.

• Zakres Liny Stalowej: Ø36–68 mm z pojemnością 1000–1600 m → średnica rdzenia bębna, średnica kołnierza, rowkowanie i kąt nachylenia liny muszą pasować do wybranej liny.

• Układ Bębnów: Podwójny bęben typu wodospad → obsługuje dwa bębny z długą liną w kompaktowym układzie; niezależne lub sprzężone działanie zależy od ostatecznej przekładni, sprzęgła i obwodu hydraulicznego.

• Typ Napędu: Hydrauliczny → dostępny uciąg i prędkość zależą od ciśnienia systemu, przepływu, objętości skokowej silnika, przełożenia przekładni i mocy HPU.

• Sterowanie: Możliwe jest sterowanie lokalne i zdalne → stacja sterowania, zwalnianie awaryjne, alarmy i zakres monitorowania należy potwierdzić z klasą statku i filozofią eksploatacji.

• Konfiguracja Eskortowa: Dostępna tylko po specjalnym zaprojektowaniu → aktywne rozwijanie/zwijanie lub logika redukcji obciążenia, ciągłe monitorowanie napięcia liny i zatwierdzenie klasyfikacyjne nie są zakładane jako standard.

Główne Parametry Techniczne

Referencyjna seria dostarczona przez klienta. Poniższe wartości nie są przedstawione jako standardowa tabela klasyfikacyjna i powinny być potwierdzone w odniesieniu do ostatecznego rysunku ogólnego, obliczeń hydraulicznych, specyfikacji liny i zatwierdzonego porozumienia technicznego.

Definicja Wydajności i Podstawa Projektowa

• Znamionowy Uciąg: maksymalna siła zwijania liny musi być podana wraz z warstwą liny i prędkością. Do przeglądu klasyfikacyjnego, znamionowy uciąg na pierwszej wewnętrznej warstwie jest powszechnym odniesieniem; uciąg liny zmienia się wraz ze wzrostem efektywnego promienia bębna.

• Obciążenie Hamulca: BHL nie jest tym samym co znamionowy uciąg. Reprezentuje maksymalną siłę liny holowniczej, którą układ hamulcowy jest zaprojektowany do utrzymania bez niezamierzonego obrotu bębna lub poślizgu hamulca w określonych warunkach.

• Podstawa Liny Holowniczej i Statku: wybór wciągarki powinien być sprawdzony w odniesieniu do uciągu statku / siły projektowej eskorty, MBL liny holowniczej, układu holowniczego, knagi i konstrukcji wsporczej, a nie tylko na podstawie stałego stosunku uciągu do nośności.

• Praca Eskortowa: służba eskortowa na otwartym morzu może powodować szybkie, dynamiczne zmiany obciążenia liny. Wymagana siła renderowania, siła odzyskiwania, prędkość reakcji i logika nastaw powinny być zatem definiowane oddzielnie od zwykłej prędkości zwijania.

• Fundament i Kierunek Obciążenia: podstawa wciągarki, siedzisko pokładu i wzmocnienie pod pokładem powinny być sprawdzone pod kątem najbardziej niekorzystnego przewidywanego kierunku liny holowniczej i projektowego obciążenia, w tym przypadku obciążenia hamulca, jeśli jest to wymagane przez klasę.

Hydrauliczny System Napędu i Sterowania

• Silnik hydrauliczny i przekładnia redukcyjna zapewniają wysoki moment obrotowy przy niskiej prędkości bębna; ostateczna objętość skokowa silnika, ciśnienie i przełożenie przekładni są wybierane na podstawie punktu pracy znamionowego uciągu/prędkości.

• Źródłem zasilania hydraulicznego może być dedykowana HPU lub system hydrauliczny statku. Wymagane ciśnienie, przepływ, moc zainstalowana, pojemność zbiornika, filtracja, chłodzenie i redundancja muszą być potwierdzone dla ciągłej pracy holowniczej.

• Sterowanie lokalne powinno zapewniać normalne funkcje zwijania, rozwijania oraz hamulca/sprzęgła zgodnie z ostatecznym projektem. Sterowanie zdalne lub z mostka może być zintegrowane, gdy jest to wymagane przez eksploatację statku lub klasę.

• Wskazanie napięcia liny holowniczej oparte na tensometrze lub ciśnieniu, pomiar długości liny, wskazanie prędkości bębna, historia alarmów i rejestracja danych mogą być dodane zgodnie z zakresem projektu.

• W przypadku służby eskortowej logika sterowania powinna priorytetowo traktować kontrolowane renderowanie/odzyskiwanie i funkcje awaryjne, zamiast polegać wyłącznie na statycznym hamulcu bębnowym.

Funkcje Hamulca, Renderowania i Awaryjnego Zwalniania

• Typ hamulca i metoda jego aktywacji są specyficzne dla projektu. Obciążenie hamulca, zachowanie w przypadku awarii zasilania oraz obsługa ręczna/awaryjna powinny być zdefiniowane w zatwierdzonej specyfikacji wciągarki.

• Awaryjne zwalnianie / kontrolowane rozwijanie powinno być zaprojektowane zgodnie z obowiązującymi przepisami dla klasy holowników, stacjami sterowania, oczekiwanym obciążeniem liny holowniczej i filozofią wyłączenia zasilania. Nie powinno być opisywane jako standardowa funkcja, chyba że jest uwzględnione w zamówionym zakresie.

• W przypadku pracy eskortowej w dynamicznie narażonych warunkach, wytyczne klasyfikacyjne zazwyczaj wymagają aktywnej funkcji redukcji obciążenia lub rozwijania/zwijania, tak aby praca nie opierała się wyłącznie na hamulcu wciągarki.

• Ciągłe monitorowanie napięcia liny holowniczej jest ważną funkcją eskortową i może być wymagane przez wybraną notację klasyfikacyjną; lokalizacja wyświetlacza i punkty nastaw alarmów powinny być uzgodnione podczas przeglądu projektu.

Zarządzanie Liną i Układ Wodospadowy

• Układ wodospadowy zapewnia dwa bębny na różnych pozycjach wzdłużnych/pionowych, umożliwiając przechowywanie dużej ilości liny przy jednoczesnym zmniejszeniu zapotrzebowania na długość pokładu w porównaniu do niektórych układów obok siebie.

• Sam układ wodospadowy nie gwarantuje prawidłowego nawijania. Kąt nachylenia liny, odległość do pierwszej knagi, szerokość bębna, średnica liny, rowkowanie i wszelkie urządzenia do poziomowania/nawijania muszą być sprawdzane razem.

• Można rozważyć bębny rowkowane, rowkowanie typu Lebus lub napędzane systemy nawijania/poziomowania dla długich lin stalowych, dużych kątów nachylenia liny lub zastosowań, gdzie stabilne układanie warstw jest trudne.

• Zakończenie liny holowniczej, minimalna liczba zwojów zapasowych, promień gięcia liny, margines kołnierza bębna i dostęp do inspekcji powinny być zgodne z wymaganiami wybranego producenta liny, klasy i układu statku.

Przewodnik Wyboru i Zapytania

Krok 1: Określ statek i zadanie: holowanie portowe, holowanie oceaniczne, holownik terminalowy, służba eskortowa lub inna operacja holownicza; podaj typ statku, uciąg, zamierzoną notację klasyfikacyjną i obszar operacyjny.

Krok 2: Potwierdź wydajność: wymagany znamionowy uciąg liny, obciążenie hamulca, referencyjna warstwa liny, prędkość zwijania, wymagana siła renderowania/odzyskiwania i prędkość, oraz maksymalne projektowe obciążenie liny holowniczej.

Krok 3: Potwierdź linę holowniczą: typ liny stalowej lub zatwierdzonej liny syntetycznej, średnica, długość, MBL, zakończenie i wymagane rowkowanie bębna/metoda nawijania.

Krok 4: Potwierdź interfejs hydrauliczny: dostępne ciśnienie systemu, przepływ, źródło zasilania HPU, warunki chłodzenia wodą/powietrzem, wymagania dotyczące redundancji i zasilanie elektryczne statku dla sterowania.

Krok 5: Potwierdź zakres sterowania i bezpieczeństwa: sterowanie lokalne/z mostka, zwalnianie awaryjne, tryb renderowania/odzyskiwania lub stałego napięcia, monitorowanie obciążenia/długości/prędkości, alarmy i rejestracja danych.

Krok 6: Dostarcz rysunek ogólny/fundamentu pokładu, pozycję knagi, dostępną przestrzeń i wysokość, ilość, towarzystwo klasyfikacyjne, wymagania dotyczące FAT/świadków, miejsce dostawy i wymaganą datę dostawy.

Struktura i Komponenty Systemu

Rama podstawy konstrukcyjnej | Przednie i tylne bębny wodospadowe | Wały i łożyska bębnów | Silnik(i) hydrauliczny(e) | Przekładnia redukcyjna | Hamulec(e) bębnowy(e) | Sprzęgło / izolacja bębna zgodnie ze specyfikacją | Prowadnica liny / poziomowanie, gdy wymagane | Rurociągi hydrauliczne i blok zaworów | Lokalna stacja sterowania | Interfejs sterowania zdalnego i monitorowania | Osłony ochronne i zapewnienie dostępu

Zalety Inżynieryjne i Bezpieczeństwa

• Wymiarowanie oparte na projekcie łączy uciąg wciągarki, obciążenie hamulca, wybór liny, moc hydrauliczną i obciążenia fundamentów zamiast traktowania każdej oceny jako odrębnego numeru katalogowego.

• Konfiguracja dwubębnowa typu wodospad może pomieścić główną i pomocniczą linę holowniczą lub dwa zdefiniowane przez projekt zadania liny, nie wymagając tej samej szerokości pokładu co duży układ obok siebie.

• Napęd hydrauliczny zapewnia kontrolowany moment obrotowy przy niskiej prędkości i może być zintegrowany z dedykowanym lub hydraulicznym zasilaniem statku, pozwalając na dopasowanie napędu do zadania holowniczego, a nie do stałej mocy silnika katalogowego.

• Funkcje hamulca, sprzęgła, awaryjnego zwalniania i monitorowania mogą być zaprojektowane wokół filozofii holowania statku i notacji klasyfikacyjnej.

• Opcjonalne aktywne renderowanie/odzyskiwanie i ciągłe monitorowanie obciążenia zapewniają funkcje zazwyczaj związane z wysokowydajnym holowaniem eskortowym, pod warunkiem zatwierdzenia klasyfikacyjnego i ostatecznego projektu systemu sterowania.

• Rowkowanie bębna, geometria knagi i napędzane nawijanie mogą być dobrane w celu ochrony długich lin stalowych i zmniejszenia krzyżowania się lub wspinania po kołnierzu, gdy geometria instalacji tego wymaga.

Atrybuty Niestandardowe

Znamionowy Uciąg Liny: 500–2000 kN → zakres dostarczony przez klienta; referencyjna warstwa liny do potwierdzenia.

Nośność Hamulca: 1000–3200 kN → do zdefiniowania jako Obciążenie Hamulca i zweryfikowania w odniesieniu do przypadków obciążenia klasyfikacyjnego/projektowego.

Znamionowa Prędkość: 5–10 m/min → podana prędkość zwijania; prędkość renderowania/odzyskiwania jest oddzielna, gdy wymagana jest służba eskortowa.

Lina Stalowa: Ø36–68 mm × 1000–1600 m → konstrukcja liny, MBL i minimalny promień gięcia do potwierdzenia.

Układ Bębnów: Podwójny bęben typu wodospad → ostateczna niezależność bębnów, układ sprzęgła i logika jednoczesnego działania zależą od układu napędowego.

Napęd: Hydrauliczny → ciśnienie HPU, przepływ, moc, chłodzenie i redundancja są specyficzne dla projektu.

Sterowanie: Lokalny + zdalny dostępne → sterowanie z mostka, blokady i monitorowanie zgodnie z filozofią eksploatacji.

Funkcje Eskortowe: Opcjonalne / specyficzne dla projektu → aktywne rozwijanie/zwijanie, sterowanie redukujące obciążenie, monitorowanie napięcia liny i awaryjne zwalnianie wymagają potwierdzenia technicznego.

Klasyfikacja: CCS / NK / BV / ABS / DNV / LR / KR / IRS / RS / RINA / CRS zgodnie z wymaganiami projektu → zakres zatwierdzenia, nadzoru i certyfikatu do uzgodnienia przed zamówieniem.

Jak To Działa

Moc hydrauliczna jest dostarczana do wybranego silnika → Przekładnia przenosi moment obrotowy na wybrany bęben holowniczy → Bęben zwija lub rozwija linę holowniczą pod kontrolą operatora → Hamulec/sprzęgło utrzymuje lub izoluje bęben zgodnie z trybem pracy → Prowadnica liny kontroluje ścieżkę liny → Monitorowanie dostarcza informacji o obciążeniu, długości i prędkości, gdy jest zamontowane → W przypadku zatwierdzonej konfiguracji eskortowej, aktywne sterowanie może renderować i odzyskiwać linę holowniczą, aby ograniczyć dynamiczne szczyty obciążenia i zmniejszyć zdarzenia luźnej liny.

Zastosowania

Holowanie portowe i terminalowe | Holowanie oceaniczne i wsparcie ratownicze | Stacje holownicze ASD / ciągnikowe | Zadania holownicze statków wsparcia offshore | Systemy holownicze z długą liną | Holowanie eskortowe tylko wtedy, gdy uwzględniono wymagane renderowanie/odzyskiwanie, monitorowanie, funkcje awaryjne i zatwierdzenie klasyfikacyjne

Certyfikaty i Zatwierdzenie Klasyfikacyjne

Zatwierdzenie klasyfikacyjne, nadzór, identyfikowalność materiałów, FAT, testy hamulca/obciążenia i testy funkcji hydraulicznych mogą być zorganizowane zgodnie z wymaganiami projektu i wybranym towarzystwem klasyfikacyjnym. Ostateczny zakres certyfikatu powinien być uzgodniony przed wyceną i nie jest domyślnie uwzględniany.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

Rysunki i Zdjęcia

Często Zadawane Pytania

P1: Jaka jest różnica między znamionowym uciągiem liny a obciążeniem hamulca?

O1: Znamionowy uciąg liny to siła zwijania wciągarki przy zdefiniowanej warstwie liny i prędkości. Obciążenie hamulca to maksymalna siła liny holowniczej, którą układ hamulcowy jest zaprojektowany do utrzymania w określonych warunkach. Są to różne wartości projektowe i nie należy ich używać zamiennie.

P2: Czy każda hydrauliczna wciągarka holownicza typu wodospad nadaje się do holowania eskortowego?

O2: Nie. Służba eskortowa, zwłaszcza w warunkach otwartych lub dynamicznie obciążonych, wymaga dodatkowego przeglądu projektowego. Wciągarka może potrzebować aktywnego renderowania/odzyskiwania lub sterowania redukującego obciążenie, ciągłego monitorowania napięcia liny holowniczej, funkcji awaryjnego zwalniania, odpowiedniej geometrii liny holowniczej i knagi oraz zatwierdzenia zgodnie z wymaganiami klasyfikacyjnymi statku dotyczącymi eskorty.

P3: Czy dwa bębny wodospadowe mogą działać niezależnie lub jednocześnie?

O3: Niezależne działanie bębnów może być zaprojektowane, ale zależy to od liczby silników, przekładni, sprzęgieł, hamulców i obwodu hydraulicznego. Jednoczesne lub sprzężone działanie nie powinno być podawane jako standard, chyba że jest to pokazane na zatwierdzonym schemacie układu napędowego i sterowania.

• Rysunek układu systemu

• Schemat hydrauliczny

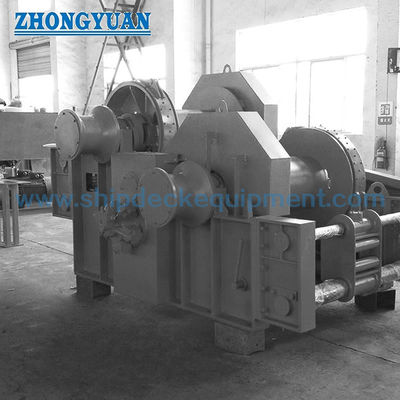

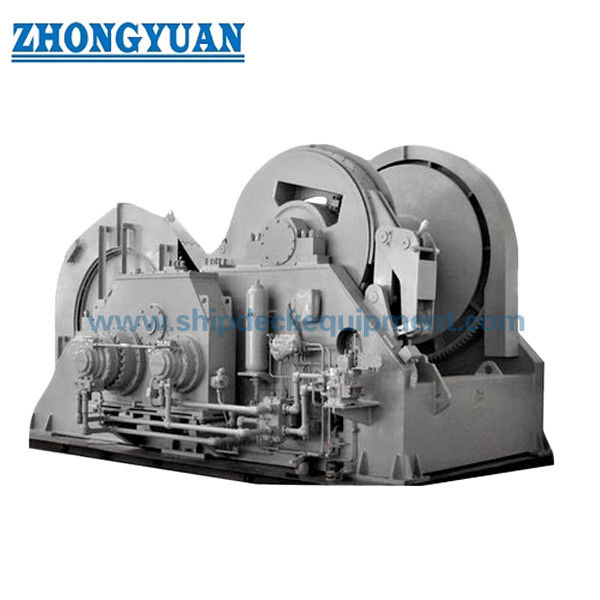

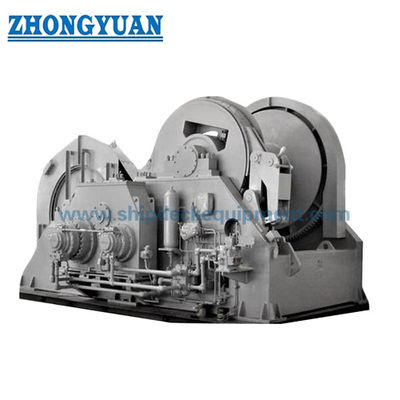

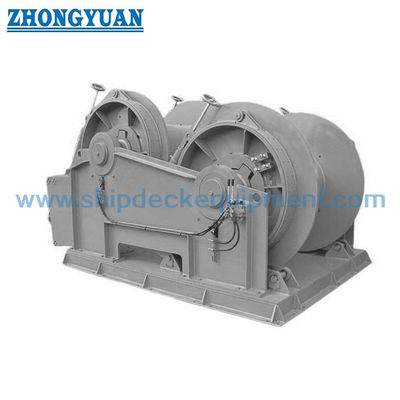

• Zdjęcia produktu
