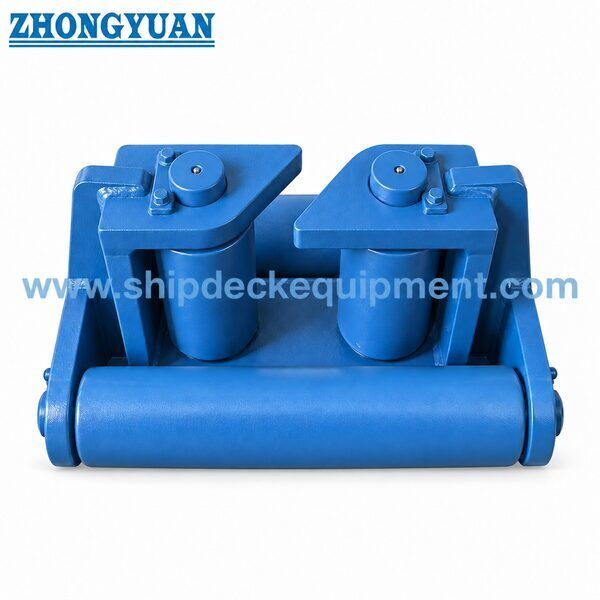

Otwarty typ czterorolkowy żeglugi żeglugowej dla statków inżynierskich. CB 3015-1983 Typ A dolne poziome układy rolkowe

Otwarty typ czterorolkowy żeglugi żeglugowej dla statków inżynierskich. CB 3015-1983 Typ A dolne poziome układy rolkowe

Przegląd produktu

The CB 3015-1983 Type A engineering vessel fairlead is an open-type roller-guidance assembly used to control the path of steel wire rope or another project-specified line at an engineering vessel rope-lead positionJego układ na czterech rolkach wykorzystuje dwa pionowe i dwa poziome rolki, aby utworzyć kierowane otwarcie, pomagając linii zmienić kierunek, przy jednoczesnym zmniejszeniu kontaktu przesuwnego z stałymi krawędziami stalowymi.

Zakres rozmiarów opiera się na pionowej średnicy walca D od 100 do 300 mm, a średnicy lin stalowych od 19,5 do 56 mm.Wybór powinien być skoordynowany z układem holowania lub mocowania statku, konstrukcja linii, kąt prowadzenia, obciążenie projektowe, fundament montażu, materiał walcowy, układ wału, metoda smarowania, system powłoki i zakres kontroli.

Szybkie specyfikacje

• Rodzaj produktu: Statek inżynierski czterorolkowy → prowadzi wioski lub linie mocowania przez kontrolowane otwory rolkowe; nie jest to chwytarka ani urządzenie podnoszące.
• Standard i typ: CB 3015-1983 Typ A → odniesienie do układu typu A, oznaczenie rozmiaru i główne wymiary.
• Układ rolkowy: układ typu otwartego z dwoma pionowymi rolkami + dwoma niższymi rolkami poziomymi → obsługuje sterowane kierowanie liną z wygodnym umieszczeniem górnej linie.
• Średnica rulosza pionowego D: 100 / 150 / 200 / 250 / 300 mm → oznaczenie modelu podstawowego do celów oferty i potwierdzenia rysunku.
• Przedział walcowania poziomego D1: 85-250 mm → zharmonizowany z ramą typu A i geometrią kontaktu liny.
• Stosowana średnica liny stalowej: 19,5-56 mm, odniesienie → ostateczna przydatność zależy od konstrukcji liny, kąta prowadzenia i podstawy obciążenia projektu.
• Główną obudowę: L 540·1460 mm, B 340·900 mm, H 240·620 mm → używana do układu pokładu lub baszty oraz kontroli przestrzeni montażowej.
• Materiał i wykończenie: stal C-Mn, stal łagodna, stal nierdzewna, pierwiastki do wybuchu i epoksydowe, polerowanie, galwanizacja,lub powłoka projektowa → dokładny materiał składowy i wykończenie muszą zostać potwierdzone przed produkcją.

Główne parametry techniczne

Typ A wymiary głównego wyboru i koperty, wymiary wyrażone w mm, chyba że podano inaczej.

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie CB 3015-1983 typu A i wybór modelu D100, D150, D200, D250 lub D300 zgodnie z rysunkiem zbiornika i wymaganym otworem rolki.

Krok 2: Potwierdź średnicę liny stalowej, konstrukcję liny, minimalne wymagania dotyczące gięcia, kierunek linii roboczej i oczekiwane kąty prowadzenia.Średnica liny odniesienia nie może być traktowana jako produkt SWL lub MBL.

Krok 3: Potwierdź położenie instalacji, dostępną przestrzeń, układ otworu montażowego, fundamenty lub lokalne wzmocnienie oraz to, czy przewód jest przeznaczony do nowego budynku czy projektu zastępczego.

Krok 4: Potwierdzić podział materiału składowego na ramy, rolki, wały, krzewy lub łożyska, wraz z wymaganiami dotyczącymi smarowania i konserwacji.

Krok 5: Potwierdzenie obróbki powierzchniowej, powłoki końcowej, identyfikowalności materiału, zaangażowania społeczeństwa klasowego, świadectwa inspekcji i zakresu certyfikatu przed oferowaniem oferty.

Krok 6: Podaj ilość, rodzaj zbiornika, wniosek, rysunek lub zdjęcia, miejsce dostawy, wymagany czas dostawy oraz wszelkie wymagania dotyczące zamienności zamiennika.

Struktura

Open rope insertion arrangement | Two vertical rollers | Two lower horizontal rollers | Roller shafts | Side and support frame | Mounting-hole interface | Guided rope opening | Protective surface treatment

Otwarta konstrukcja typu A poprawia wygodę obsługi liny, ponieważ linę drukowaną można umieścić z górnego otworu przed kierowaniem przez układ rolkowy.

Wskazówki, montaż i zalety jakości rolków

• Czterostronne układy rolkowe mogą kierować linią, w której występują zarówno zmiany kierunku poziomego, jak i pionowego, zmniejszając bezpośrednie przesuwanie się w stosunku do stałego otworu stalowego.
• Pięć standardowych rozmiarów D zapewniają jasny punkt wyjścia do dopasowania średnicy liny i układu naczynia; ostateczny wybór powinien być nadal sprawdzany na podstawie konstrukcji liny i warunków obciążenia projektu.
• Podczas montażu należy kontrolować ustawienie walca, koncentryczność wału, wolność osiową i swobodne obrót, aby linia kontaktowała się z przeznaczonymi powierzchniami walca.
• Powierzchnia kontaktu liny powinna być gładka i wolna od ostrych krawędzi, które mogłyby uszkodzić liny stalowe, syntetyczne lub ochronną powłokę liny.
• Odpowiedź linii przeniesienia ramy i interfejsu montażowego do konstrukcji statku; konstrukcja fundamentów, mocowanie,i lokalne wzmocnienie pozostają odpowiedzialnością projektu statku lub organizacji stoczni.
• Części zużycia, krzewy lub łożyska, punkty smarowania i szczegóły zatrzymywania wału można potwierdzić zgodnie z rysunkiem projektu i filozofią konserwacji.
• Certyfikaty materiałowe, inspekcja wymiarów, kontrole rotacji, inspekcja powłok i świadectwo klasowe mogą być zorganizowane zgodnie z uzgodnionym zakresem zamówienia.

Atrybuty niestandardowe

• Standard: CB 3015-1983 → stosowany w przypadku, gdy specyfikacja statku lub rysunek zamiennik wymaga tego układu fairlead statku inżynieryjnego.
• Typ: konfiguracja typu A z czterema rolkami → dwa rolki pionowe i dwa rolki poziome tworzą otwór przewodów kierowanych.
• Zakres modeli: D100 / D150 / D200 / D250 / D300 → oznaczenie modelu zależy od średnicy pionowego walca.
• Stosujące się liny: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, odniesienie → przed zamówieniem zweryfikować wymagania dotyczące konstrukcji liny i gięcia projektu.
• Materiał: stal C-Mn / stal łagodna / opcje ze stali nierdzewnej → dokładny materiał ramy, rolków, wałów i krzewów należy potwierdzić.
• Obsługa powierzchniowa: Sa 2.5 wybuchowa + epoxy primer, malowany, polerowany, ocynkowany lub dostosowany → należy sprawdzić zgodność z ruchomymi częściami i ostateczną powłoką naczynia.
• Instalacja: interfejs otworu montażowego zgodnie ze standardową tabelą wymiarów → fundament, elementy mocujące, wzmocnienie pokładu lub basenu oraz kierunek linii wymagają potwierdzenia projektu.
• Wymóg certyfikatu: Dostępny zgodnie z wymaganiami projektu → certyfikat producenta, certyfikat materiału, certyfikat klasy lub zakres inspekcji świadka należy uzgodnić przed cytowaniem.

Jak to działa

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

Wnioski

Wykopalniki. Statki dźwigni. Statki napędzające sterty. Barki inżynieryjne. Łodzie budowlane. Pozycje kierownictwa linii holowniczej. Pozycje kierownictwa linii kotwiczenia.

Certyfikacje i zalety

Certyfikaty i inspekcje mogą być organizowane zgodnie z wymogami projektu, identyfikowalnością materiału, uzgodnionym zakresem badań i procedurą zatwierdzenia przez stowarzyszenie klasyfikacyjne.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

Q1:Jak wybrać odpowiedni rozmiar CB 3015 typu A?

A1:Zacznij od rysunku naczynia, średnicy walca D, właściwej średnicy liny drutowej, wymaganego otworu, kierunku linii i dostępnej przestrzeni instalacyjnej.obciążenie projektowe, a także ustalenia dotyczące funduszu przed ostatecznym zatwierdzeniem.

P2:Czy stosowana średnica liny drutowej odpowiada SWL lub MBL fairlead?

A2:Nie. Tabela zawiera średnicę i główne wymiary lin referencyjnych, ale nie zawiera zweryfikowanego produktu SWL, MBL, obciążenia testowego ani obciążenia awaryjnego.Wartości te muszą być ustalone na podstawie projektu, obliczenia konstrukcyjne, fundament zbiornika i wymóg zatwierdzenia.

P3:Co należy potwierdzić przed produkcją i certyfikacją?

A3:Potwierdzenie normy i rodzaju, modelu, danych o linie, materiałów ramy i walców, szczegółów o wałku i kręgosłupie lub łożyskach, smarowania, obróbki powierzchni, podstawy montażu, ilości, zakresu certyfikatu,wymóg społeczeństwa klasowego, miejsce przeznaczenia i harmonogram dostawy.
