Słupek podwójny ze stali nierdzewnej DIN 82607 | Osprzęt do cumowania i holowania na statku
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny:: | DIN82607:1995-1 | Typ:: | DIN-1, DIN-2, DIN-3, DIN-5, DIN-8, DIN-12, DIN-20, DIN-32; |
|---|---|---|---|
| Przybory:: | Stal miękka, stal C-Mn, stal nierdzewna, może również dostarczyć stal specjalną do lodołamacza. | Średnice nominalne:: | 140 do 560 mm; |
| Waga:: | 21 do 770 kg; | Obróbka powierzchniowa:: | piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, polerowanie lustrzane lub satynowe, poler |
| Zakres SWL:: | 10-320 KN; | Certyfikaty klasyfikacyjne:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, |
| Podkreślić: | Podwójny kołek ze stali nierdzewnej,DIN 82607 Bollard ze stali nierdzewnej |
||
opis produktu
Słupki cumownicze DIN 82607 ze stali nierdzewnej | Okrętowe urządzenia do cumowania i holowania
Przegląd produktu
Słupek cumowniczy DIN 82607 z podwójnymi słupkami to okrętowe urządzenie do cumowania i holowania, montowane na spawanej podstawie pokładu do mocowania i kontrolowania liny stalowej, liny włóknistej lub syntetycznych lin cumowniczych. Jego podwójna konstrukcja słupków zapewnia dwa robocze słupki do owijania liny i separacji lin, jednocześnie przenosząc zastosowaną siłę liny przez połączenie podstawy do wzmocnionej konstrukcji pokładu. Niniejsza strona koncentruje się na dostawach ze stali nierdzewnej do projektów wymagających odporności na korozję lub polerowanej powierzchni; wersje ze stali węglowej i stali C-Mn mogą być również omawiane zgodnie ze specyfikacją statku.
DIN Media wymienia DIN 82607:1995-01 jako aktualne wydanie pod oficjalnym angielskim tytułem “Double bollards”. Dostarczana seria modeli obejmuje maksymalne obciążenia holownicze od 10 kN do 320 kN i zewnętrzne średnice rur słupków od około 139,7 mm do 559 mm. Ostateczny wybór musi uwzględniać plan cumowania lub holowania statku, kierunek liny, podstawę pokładu, wzmocnienie pod pokładem, procedurę spawania, gatunek materiału, wykończenie powierzchni, zakres inspekcji i terminologię obciążeń wymaganą przez projekt.
Szybka specyfikacja
- Status normy: DIN 82607:1995-01, Podwójne słupki cumownicze → wymienione jako aktualne przez DIN Media i zastępujące DIN 82607:1992-10.
- Typ produktu: Okrętowy podwójny słupek cumowniczy → używany do obsługi lin cumowniczych i holowniczych na statku, a nie jako słupek nabrzeżny.
- Zakres modeli: DN-1 / DN-2 / DN-3 / DN-5 / DN-8 / DN-12 / DN-20 / DN-32 → prefiks i oznaczenie modelu należy potwierdzić zgodnie z oficjalną normą lub zatwierdzonym rysunkiem.
- Maksymalne obciążenie holownicze: 10–320 kN w dostarczonej tabeli → termin ten nie powinien być automatycznie zastępowany przez SWL bez potwierdzenia projektu.
- Rozmiar rury słupka: d1 około 139,7–559 mm z grubością ścianki zależną od modelu → wpływa na geometrię kontaktu z liną, wagę produkcji i układ pokładu.
- Opcje materiałowe: stal miękka, stal C-Mn lub stal nierdzewna → należy potwierdzić dokładne gatunki blach i rur, spawalność i certyfikaty materiałowe.
- Wykończenie powierzchni: piaskowanie Sa 2.5 plus podkład epoksydowy do stali powlekanej; wykończenie satynowe, lustrzane lub określone przez projekt dla stali nierdzewnej.
- Przybliżona waga: 18–649 kg w dostarczonych danych wiersza → wagę ostatecznej wyceny należy potwierdzić, ponieważ oddzielne podsumowanie 21–770 kg nie zgadza się z tabelą.
Główne parametry techniczne
| Typ |
Maks. Holowanie Obciążenie KN |
d1 ×s1 | b | d2 | d3 | e±10 | h1 | h2 | h3 | h4 | h5 | r | s2 | s3 | u | a1 | a2 |
Waga (kg) ≈ |
| DN-1 | 10 | 139,7×6,3 | 130 | 160 | - | 430 | 370 | 105 | 25 | - | 55 | 40 | 5 | 18 | - | 3,5 | 4 | 18 |
| DN-2 | 20 | 219,1x 8 | 180 | 240 | - | 570 | 475 | 115 | 35 | - | 60 | 50 | 6 | - | 27 | |||
| DN-3 | 32 | 273 x10 | 250 | 300 | - | 700 | 570 | 135 | 45 | - | 75 | 60 | 8 | 25 | - | 4 | 50 | |
| DN-5 | 50 | 323,9x10 | 300 | 355 | 150 | 880 | 670 | 150 | 60 | 85 | 85 | 70 | 70 | 85 | ||||
| DN-8 | 80 | 355,6 x 14,2 | 330 | 390 | 170 | 1050 | 780 | 175 | 75 | 105 | 105 | 80 | 10 | 80 | 5 | 156 | ||
| DN-12 | 120 | 457 x16 | 420 | 490 | 210 | 1200 | 860 | 195 | 90 | 130 | 120 | 90 | 16 | 35 | 90 | 6 | 259 | |
| DN-30 | 200 | 508 x17,5 | 470 | 545 | 235 | 1350 | 970 | 230 | 115 | 155 | 150 | 100 | 100 | 7 | 376 | |||
| DN-32 | 320 | 559 x20 | 530 | 600 | 255 | 1400 | 1 000 | 270 | 145 | 180 | 110 | 110 | 649 |
Przewodnik wyboru i zapytania
Krok 1: Potwierdź DIN 82607:1995-01 i wymagany model lub maksymalne obciążenie holownicze zgodnie z układem cumowania/holowania statku.
Krok 2: Potwierdź typ liny, średnicę liny, oczekiwany kierunek liny, układ owinięcia oraz czy projekt wykorzystuje terminologię maksymalnego obciążenia holowniczego, obciążenia projektowego czy SWL.
Krok 3: Dostarcz układ pokładu, rysunek podstawy, wzmocnienie pod pokładem, interfejs spawania i dostępną przestrzeń instalacyjną do przeglądu inżynieryjnego.
Krok 4: Potwierdź dokładne wymagania materiałowe: gatunek stali nierdzewnej i forma produktu lub wymagany gatunek stali miękkiej / stali C-Mn.
Krok 5: Potwierdź wykończenie powierzchni, wymagania dotyczące powłoki lub polerowania, identyfikowalność materiału, WPS / PQR, NDT, towarzystwo klasyfikacyjne i zakres inspekcji z udziałem świadków.
Krok 6: Podaj ilość, typ statku, pozycję instalacji, miejsce dostawy, wymagany czas dostawy oraz rysunek projektu lub zdjęcie referencyjne, jeśli dostępne.
Struktura
Podwójne słupki rurowe | Spawany zespół słupka i płyty stalowej | Gładkie powierzchnie kontaktu z liną | Geometria utrzymująca linę | Interfejs spawania pokładu | Połączenie podstawy pod pokładem | Polerowana stal nierdzewna lub określone wykończenie powlekane
Zalety produkcji, instalacji i inżynierii
- Geometria podwójnych słupków zapewnia dwa robocze słupki do owijania liny i separacji lin; rzeczywisty układ mocowania powinien być zgodny z planem cumowania lub holowania statku.
- Dostarczone wymiary wskazują na konstrukcję z rur i spawanych płyt. Produkt nie powinien być opisywany jako odlew stalowy, chyba że rysunek specyficzny dla projektu wyraźnie zmienia konstrukcję.
- Krawędzie i przejścia kontaktu z liną powinny być wykończone i wygładzone, aby zmniejszyć ostre lokalne stykanie się z liną stalową, liną manilową/sizalową lub liną syntetyczną.
- Podstawa pokładu i podstawa pod pokładem muszą przenosić określone obciążenie liny i kierunek obciążenia do konstrukcji statku, nie polegając wyłącznie na korpusie słupka.
- W przypadku konstrukcji ze stali nierdzewnej, procedurę spawania, dopływ ciepła, kontrolę zniekształceń, wykończenie powierzchni i wszelkie wymagania dotyczące trawienia/pasywacji należy potwierdzić przed produkcją.
- Identyfikowalność materiału, inspekcja wymiarowa, inspekcja spoin, NDT i nadzór klasyfikacyjny mogą być zorganizowane zgodnie z zakresem zamówienia i zatwierdzonym planem inspekcji.
- Zakres DN-1 do DN-32 umożliwia wybór modelu na podstawie wymaganego obciążenia holowniczego, rozmiaru rury, przestrzeni na pokładzie i wagi obsługi, a nie tylko wyglądu.
Atrybuty niestandardowe
- Norma: DIN 82607:1995-01 → aktualny rekord normy DIN dla podwójnych słupków cumowniczych do celów projektowych i rysunkowych.
- Forma produktu: Podwójny słupek / podwójny słupek cumowniczy → okrętowy układ podwójnych słupków do lin cumowniczych i holowniczych.
- Zakres obciążeń: Maksymalne obciążenie holownicze 10–320 kN → używaj terminologii określonej w zatwierdzonym dokumencie projektu; nie zakładaj równoważności SWL.
- Konstrukcja: Słupki rurowe ze spawanymi elementami stalowymi → szczegóły produkcji i spawania muszą być zgodne z zatwierdzonym rysunkiem.
- Materiał: Stal nierdzewna, stal miękka lub stal C-Mn → należy potwierdzić dokładny gatunek, grubość, materiał spawalniczy i poziom certyfikatu.
- Instalacja: Spawana podstawa pokładu → płyta pokładu, siedzisko, szczegóły spawania i wzmocnienie pod pokładem wymagają zatwierdzenia po stronie statku.
- Obróbka powierzchni: Polerowana stal nierdzewna lub Sa 2.5 plus podkład epoksydowy dla stali powlekanej → ostateczny system jest zgodny ze specyfikacją powłoki statku.
- Wymaganie certyfikatu: Dostępne zgodnie z zakresem projektu → certyfikat klasy, certyfikat materiałowy, certyfikat producenta, NDT i punkty nadzoru muszą być uzgodnione przed wyceną.
Jak to działa
Lina cumownicza lub holownicza zbliża się do stanowiska → Lina jest owijana i mocowana wokół podwójnych słupków → Geometria podwójnych słupków kontroluje pozycję liny i umożliwia wielokrotne owinięcia → Zastosowana siła przechodzi przez spawaną podstawę i fundament → Wzmocniona konstrukcja pokładu przenosi obciążenie projektowe
Zastosowania
Statki handlowe pełnomorskie | Barkasy | Holowniki podlegające przeglądowi obciążeń projektowych | Okrętowe stanowiska cumownicze | Okrętowe stanowiska holownicze | Projekty budowy nowych statków | Projekty wymiany i modernizacji
Certyfikaty i zalety
Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, identyfikowalnością materiału, zakresem inspekcji, zatwierdzonymi rysunkami i procedurami towarzystwa klasyfikacyjnego.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

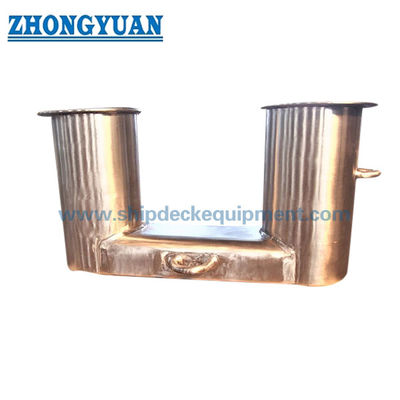

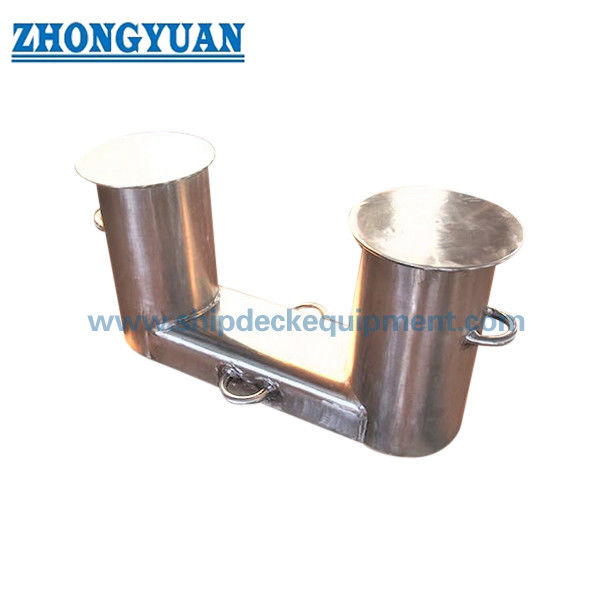

Rysunek i zdjęcia
![]()
![]()
FAQ
P1: Czy podwójny słupek cumowniczy DIN 82607 jest produktem odlewanym ze stali?
O1: Dostarczona tabela wymiarów wykorzystuje rozmiary rur słupków i wymiary spawanych elementów, co wskazuje na konstrukcję ze spawanej stali. Nie powinien być sprzedawany jako odlew, chyba że zatwierdzony rysunek specyficzny dla projektu wyraźnie określa konstrukcję odlewaną.
P2: Czy maksymalne obciążenie holownicze jest tym samym co SWL?
O2: Nie automatycznie. Dostarczona tabela używa maksymalnego obciążenia holowniczego. Zatwierdzony projekt powinien określać, czy ta wartość jest używana jako obciążenie projektowe, maksymalny ciąg liny, czy inna podstawa obciążenia. Podstawa pokładu, spoiny, wzmocnienie pod pokładem i kierunek obciążenia muszą być zweryfikowane razem ze słupkiem cumowniczym.
P3: Jakie informacje są wymagane przed wyceną?
O3: Potwierdź model DIN lub wymagane obciążenie holownicze, układ liny, gatunek materiału, wykończenie powierzchni, ilość, wymagania klasowe, rysunek pokładu i wzmocnienia, pozycję instalacji, miejsce dostawy i wymagany czas dostawy.
