ISO 13797 Płytki Fabrykowane Rury Spawane Mooring Towing Cruciform Bollards

Kołnierze krzyżowe do cumowania i holowania statków spawane z rur / wykonane z blachy ISO 13797 | Wyposażenie do holowania statków

Przegląd produktu

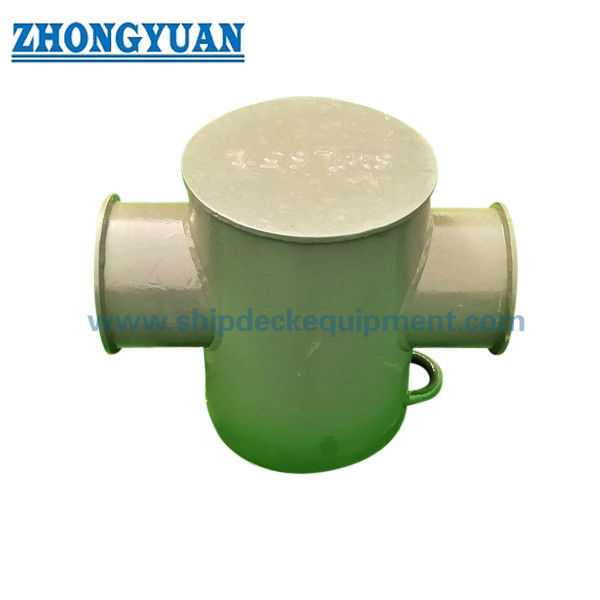

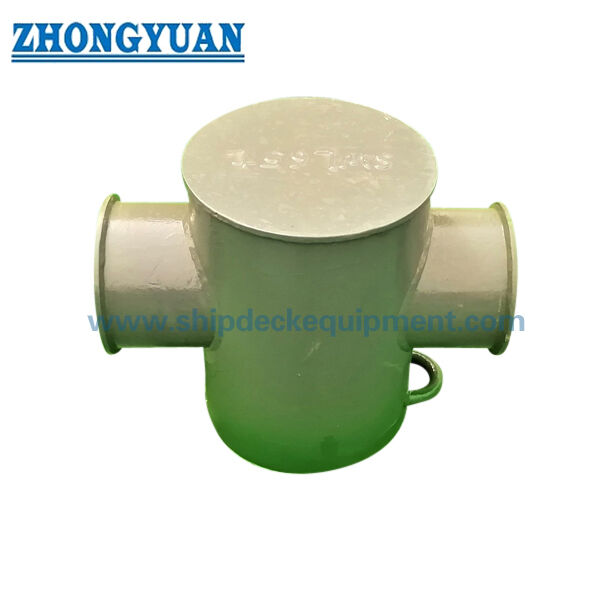

Kołnierz krzyżowy ISO 13797 to spawany osprzęt do cumowania i holowania statków, odpowiedni do montażu na statkach pełnomorskich, gdzie liny cumownicze lub holownicze muszą być zawracane, trzymane i układane wokół mocnej, zamontowanej na pokładzie konstrukcji kołnierza. Kształt krzyżowy wykorzystuje główny słup i poprzeczną rurę / poprzecznicę, aby poprawić trzymanie liny i układ linii w porównaniu z prostym pojedynczym słupem, podczas gdy fundament pokładu i lokalne wzmocnienie pozostają kluczowe dla rzeczywistej ścieżki obciążenia na pokładzie.

Ta strona dotyczy kołnierzy krzyżowych typu A spawanych z rur i typu B wykonanych z blachy zgodnie z ISO 13797:2020 i GB/T 36665-2018. Dostarczona tabela obejmuje rozmiary nominalne DN150 do DN400 z referencyjnymi wartościami SWL od 78 kN do 736 kN. Oznaczone SWL należy traktować ostrożnie: ISO 13797 definiuje SWL dla zamierzonego zastosowania osprzętu, podczas gdy rzeczywiste SWL na pokładzie należy sprawdzić wraz z wzmocnieniem pod pokładem, szczegółami spawania, planem holowania / cumowania statku i wymogami zatwierdzenia projektu.

Szybkie specyfikacje

• Typ produktu: Kołnierz krzyżowy do cumowania i holowania statków → osprzęt pokładowy do trzymania, zawracania i przenoszenia obciążeń na wzmocnioną konstrukcję pokładu.
• Odnośnik normy: ISO 13797:2020 / GB/T 36665-2018 → odnośnik do klasyfikacji typów, rozmiarów nominalnych, wymiarów, materiałów, konstrukcji, inspekcji i wymagań dotyczących znakowania.
• Zakres typów: Konstrukcja spawana z rur typu A i konstrukcja wykonana z blachy typu B → wybierz zgodnie z rysunkiem statku, preferencjami wykonania i specyfikacją projektu.
• Zakres rozmiarów nominalnych: DN150 do DN400 → rozmiar nominalny jest związany z zewnętrzną średnicą głównego słupa w klasyfikacji standardowej.
• Zakres referencyjny SWL: 78 do 736 kN / 8 do 75 t → SWL to maksymalne dopuszczalne naprężenie liny oznaczone na osprzęcie; rzeczywiste zastosowanie na pokładzie zależy od wzmocnienia pokładu i zatwierdzenia.
• Główne dane konstrukcyjne: D1, D3, T1, T2, H, h i długość spoiny zgrzewanej z → kluczowe wartości do potwierdzenia rysunku, kontroli wykonania i planowania instalacji w stoczni.
• Obliczona waga: 31 do 178 kg z dostarczonej tabeli → przydatne do obsługi, pakowania, transportu i planowania podnoszenia podczas instalacji.
• Fokus produkcji: spawana konstrukcja z rur / blachy, gładkie powierzchnie styku z liną, powłoka antykorozyjna, wyraźne oznaczenie SWL i koordynacja wzmocnienia pokładu.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1: Potwierdź kołnierz krzyżowy ISO 13797 / GB/T 36665 i wybierz DN150 / DN200 / DN250 / DN300 / DN350 / DN400 zgodnie z rysunkiem statku i planem cumowania / holowania.

Krok 2: Potwierdź konstrukcję spawaną z rur typu A lub konstrukcję wykonaną z blachy typu B. Typ A i typ B mają różne średnice zewnętrzne, grubości ścianek, wartości długości spoin i obliczone wagi.

Krok 3: Potwierdź podstawę obciążenia liny, zamierzone zadanie cumownicze lub holownicze, kąt prowadzenia liny, liczbę zwojów liny i wymagane oznaczenie SWL. Nie wybieraj tylko na podstawie rozmiaru nominalnego bez sprawdzenia ścieżki obciążenia statku.

Krok 4: Potwierdź fundament pokładu, podłużnice / usztywnienia pod pokładem, szczegóły spawania, grubość blachy pokładowej, prześwit instalacyjny i relację z knagami, rolkami, kabestanami, hakami holowniczymi lub innym osprzętem.

Krok 5: Potwierdź gatunek materiału, standard dostawy rur / blach, opcję stali nierdzewnej, jeśli jest wymagana, obróbkę powierzchni, system powłok, metodę znakowania SWL i wszelkie wymagania dotyczące pracy w niskiej temperaturze lub specjalne.

Krok 6: Potwierdź zakres certyfikatu przed wyceną: certyfikat producenta, certyfikat materiału, zapisy ze spawania / NDT, certyfikat klasyfikacyjny, inspekcję z udziałem świadka lub inne zatwierdzenie specyficzne dla projektu.

Krok 7: Podaj ilość, typ statku, rysunek instalacyjny, miejsce dostawy, wymagany czas dostawy i zdjęcia referencyjne, jeśli dotyczy wymiany lub naprawy.

Struktura

Słup główny | Rura poprzeczna / element poprzeczny | Płyty zamykające | Spawane korpus z rur lub wykonany z blachy | Podstawa spawana do pokładu | Obszar znakowania SWL | Wzmocnione wsparcie pokładu | Wykończenie ochronne antykorozyjne

Spawanie, ścieżka obciążenia i zalety inżynieryjne

• Kształt krzyżowy zapewnia praktyczną geometrię trzymania liny dla lin cumowniczych i holowniczych, szczególnie tam, gdzie lina musi być zawracana wokół centralnego słupa i poprzecznicy.
• Typ A wykorzystuje konstrukcję z rur stalowych, podczas gdy typ B wykorzystuje formowane lub spawane blachy stalowe. Właściwy typ powinien być zgodny z rysunkiem projektu i wymaganiami wykonania.
• Gładkie powierzchnie styku z liną są ważne, ponieważ ścieranie liny może być spowodowane odpryskami spawalniczymi, szorstkimi krawędziami, nierównościami powierzchni lub źle wykonanymi przejściami.
• Połączenie spawane i wzmocnienie pokładu są częścią efektywnej ścieżki obciążenia. Kołnierz nie powinien być traktowany jako samodzielny osprzęt bez sprawdzenia konstrukcji pokładu poniżej.
• ISO 13797 wymaga oznaczenia SWL na osprzęcie. Oznaczone wartość powinna być widoczna podczas pracy i powinna być zgodna z planem holowania i cumowania.
• Identyfikowalność materiału, jakość spawania, inspekcja wymiarowa, NDT, inspekcja powłoki i nadzór klasyfikacyjny mogą być zorganizowane zgodnie z uzgodnionym zakresem projektu.
• Dostarczona tabela SWL nadaje się do wstępnego wyboru, ale ostateczne użycie powinno uwzględniać kierunek liny, wzmocnienie pod pokładem, zatwierdzenie klasyfikacyjne i dokumentację cumowania / holowania na pokładzie statku.

Niestandardowe atrybuty

• Norma: ISO 13797:2020 / GB/T 36665-2018 → używać, gdy specyfikacja statku wymaga kołnierzy krzyżowych jako osprzętu do cumowania i holowania statków.
• Typ: Typ A / Typ B → Typ A to konstrukcja spawana z rur; Typ B to konstrukcja wykonana z blachy.
• Rozmiar nominalny: DN150 / DN200 / DN250 / DN300 / DN350 / DN400 → wybierz na podstawie rysunku statku, wymaganego SWL i dostępnego miejsca na pokładzie.
• SWL: 78 / 147 / 245 / 392 / 491 / 736 kN → oznaczone SWL to maksymalne dopuszczalne naprężenie liny; rzeczywiste SWL na pokładzie nie powinno przekraczać odniesienia standardowego i powinno uwzględniać wzmocnienie.
• Materiał: Stal miękka lub stal nierdzewna zgodnie z zamówieniem → rzeczywisty gatunek rury / blachy, granica plastyczności i zakres certyfikatu powinny być potwierdzone przed produkcją.
• Obróbka powierzchni: Piaskowanie Sa 2.5 + podkład epoksydowy jako odniesienie → ostateczna powłoka, galwanizacja, polerowanie lustrzane / satynowe, DFT i kolor zgodnie ze specyfikacją projektu.

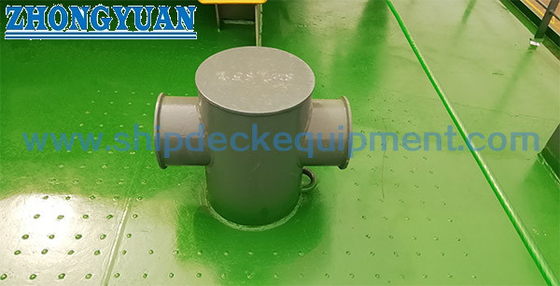

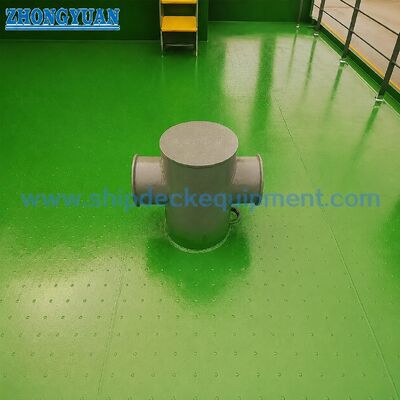

• Instalacja: Spawana do pokładu → wzmocnienie pokładu, podłużnice / usztywnienia, szczegóły spawania i otaczający układ prowadzenia liny muszą być potwierdzone przez stocznię lub biuro projektowe.
• Wymaganie certyfikatu: Dostępne zgodnie z zakresem zamówienia → inspekcja klasyfikacyjna i poziom certyfikatu powinny być potwierdzone przed wyceną.

Jak to działa

Lina cumownicza lub holownicza zbliża się do kołnierza → Lina jest zawracana lub układana wokół słupa krzyżowego i poprzecznicy → Naprężenie liny jest przenoszone przez spawany korpus kołnierza → Obciążenie reakcyjne przechodzi przez spoiny pokładu i wzmocnioną konstrukcję pokładu → Oznaczenie SWL i plan cumowania / holowania kierują bezpiecznym użytkowaniem na pokładzie

Zastosowania

Statki pełnomorskie | Statki towarowe | Masowce | Tankowce | Kontenerowce | Holowniki | Barki robocze | Stanowiska cumownicze | Układy holowania statków | Projekty nowych budów i wymiany

Certyfikaty i zalety

Certyfikaty mogą być zorganizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzania towarzystwa klasyfikacyjnego.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

Rysunek i zdjęcia

FAQ

P1: Jaka jest różnica między kołnierzami krzyżowymi typu A i typu B?

O1: Zgodnie z klasyfikacją typów ISO 13797, typ A jest produkowany z rur stalowych, a typ B z blach stalowych. Oba typy mają różne wartości wymiarowe, grubości ścianek, długości spoin i obliczone wagi, dlatego właściwy typ powinien być zgodny z rysunkiem statku.

P2: Czy SWL z tabeli można bezpośrednio zastosować na statku bez sprawdzania konstrukcji pokładu?

O2: Nie. SWL z tabeli to maksymalne dopuszczalne naprężenie liny jako odniesienie dla osprzętu. Rzeczywiste SWL na pokładzie należy sprawdzić z uwzględnieniem wzmocnienia pod pokładem, spoin pokładowych, kierunku prowadzenia liny, planu holowania / cumowania i wymagań zatwierdzenia klasyfikacyjnego.

P3: Jakie informacje są potrzebne przed wyceną?

O3: Potwierdź normę, typ, rozmiar nominalny, wymagane SWL, gatunek materiału, obróbkę powierzchni, ilość, metodę znakowania SWL, zakres certyfikatu, rysunek instalacji pokładowej, miejsce dostawy i wymagany czas dostawy.
