Ręczna obrotnica tratwy ratunkowej

/Ręczne przewijanie napędu ratunkowego /Davit

Przegląd produktu

Ręcznie obracający się płot ratunkowy jest jednoręcznym urządzeniem do uruchamiania płotów ratunkowych.Dokumentowana konfiguracja obniża obciążony łódek ratunkowy przez grawitację pod kontrolą koła hamulcowego i wykorzystuje ręczną skrzynkę biegów do obrotuW celu odzyskiwania w obrębie zatwierdzonego obciążenia odzyskiwania używa się ręcznego kocioła.

W przeciwieństwie do łodzi ratunkowych, maksymalne obciążenie robocze 23 kN jest przede wszystkim obciążeniem startowym, podczas gdy zatwierdzone obciążenie podnoszeniem i ręcznym odzyskiwaniem wynosi 3 kN.Rozróżnienie to jest ważne dla prawidłowego wyboru i nie powinno być uproszczone do ogólnego opisu "23 kN davit podnoszący".

Szybkie specyfikacje

• Typ Davit:Ręczne obrotowe, jednoramienne, jednopadające łódki ratunkowe
• Maksymalne obciążenie robocze:23 kN
• Minimalne obciążenie do startu:5 kN w przypadku obecnej homologacji typu BV
• Maksymalne obciążenie podnoszące / ręczne odzyskiwanie:3 kN
• Maksymalne obciążenie obrotowe:3 kN
• Maksymalny kąt obrotu:330°
• Wiązka drukowana:Ø16 mm, odporny na rotację i korozję

Główne parametry techniczne

Struktura i składniki

Dokumentowany davit wykorzystuje stalowy jednoramienny ramię, skrzynkę obrotową / podstawę, ręczne skrzynkę biegów / uchwyt, pojedynczy upadek, dźwignię, jednostkę ograniczającą, przewód zdalnego sterowania hamulcami,płytka sterująca i połączenie łącza odpuszczalnegoW specyfikacji technicznej określono stali miękkiej dla ramienia i obudowy dźwigni oraz stali węglowo-chromowej dla przekładni.

Pojazd i sterowanie

Po zmniejszeniu siły napędowej, grawitacja zapewnia siłę opuszczalną, a hamulce przenośnikowe kontrolują zejście.Można ustawić zdalne sterowanie hamulcem tak, że pasażerowie w lodzie ratunkowej mogą zwolnić i zatrzymać hamulce ręczneWykorzystanie jest możliwe za pomocą ręcznego koła w zakresie zatłoczenia 3 kN.

Podstawa obciążenia i selekcji

Maksymalne obciążenie robocze 23 kN nie jest zdolnością podnoszenia 23 kN. Obecne dowody homologacji typu BV ograniczają maksymalną zdolność podnoszenia,ręczne odzyskiwanie i obciążenie obrotowe do 3 kN i zapewnia minimalne obciążenie startowe 5 kNW związku z powyższym należy sprawdzić, czy płot ratunkowy, haczyk automatycznego uwolnienia, układ zawieszenia i masę ładunkową płotu stanowią jeden zatwierdzony system wprowadzenia.

Materiały i ochrona powierzchni

W dostarczonej specyfikacji technicznej określono system wystrzału/farby z zastosowaniem epoksydowej podstawki i poliuretanowej wykończenia,ale szczegóły dotyczące powłoki są specyficzne dla projektu/producenta i powinny zostać potwierdzone przed publikacją jako standardowa ofertaObecna strona traktuje zatem powłokę raczej jako konfigurowalny element dostaw niż uniwersalny parametr techniczny.

Standardy i certyfikacja

Certyfikat homologacji typu Bureau Veritas zawarty w dostarczonym zestawie dokumentów obejmuje udokumentowaną konfigurację i jest ważny do dnia 16 czerwca 2029 r. Potwierdza maksymalne obciążenie robocze 23 kN,5 kN minimalnego obciążenia uruchomienia, 3 kN maksymalne obciążenie podnoszące/ręcznie odzyskujące/pociągające, kąt obracania 330°, sznur Ø16 mm o minimalnej wytrzymałości przełomowej 138 kN i powiązany z nim chwyt.

Oddzielny certyfikat RINA MED Module B dla tego samego modelu źródłowego wygasł w dniu 6 stycznia 2026 r.Obecny świadectwo BV i wygasłe świadectwo MED nie mogą być przedstawiane jako ten sam status homologacji..

Przewodnik do wyboru i zapytania

1- Podaj model tratwy ratunkowej, pojemność i masę całkowicie załadowanej tratwy.

2Potwierdzenie zatwierdzonego automatycznego haczyka i zawieszenia.

3Potwierdź wymaganą wysokość startu, otoczenie i układ pokładu/fundamentu.

4Potwierdzić, czy wymagana jest ręczna odzyskiwanie załadowanej tratwy i upewnić się, że obciążenie jest w granicach zatwierdzonego limitu odzyskiwania 3 kN.

5. Potwierdzić wymagania dotyczące klasy, bandery, MED i Transportu Kanada, które mają zastosowanie do projektu.

Wnioski

Davit uruchomił systemy ratownicze dla statków pasażerskich i towarowych. Aplikacje HSC zostały zatwierdzone.

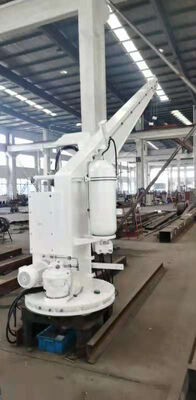

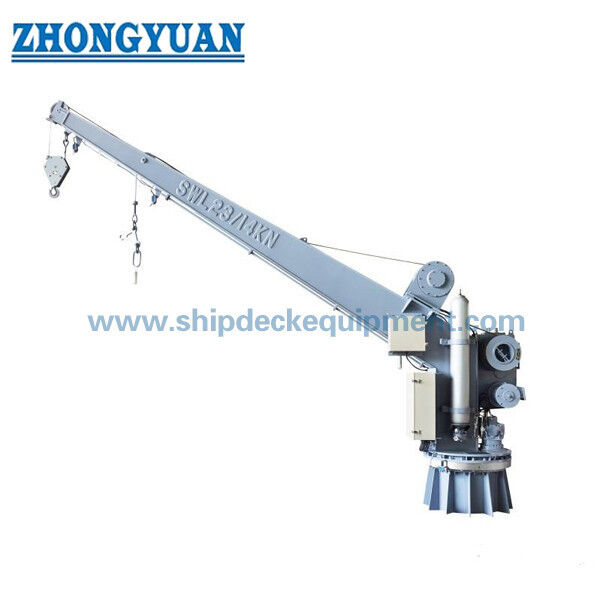

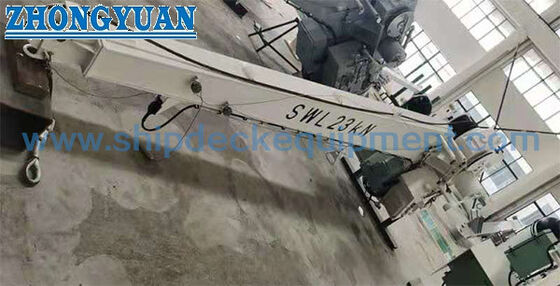

Rysunek i zdjęcia

Częste pytania

Pytanie 1. Czy 23 kN oznacza, że davit może podnieść 23 kN? nr 23 kN jest maksymalną klasyfikacją obciążenia roboczego / uruchamiania. Maksymalne obciążenie podnoszenia / ręcznego odzyskiwania wynosi 3 kN w obecnej homologacji typu BV.

Czy obecne zatwierdzenie jest nadal ważne? Dostarczone zatwierdzenie typu BV jest ważne do 16 czerwca 2029 r. Oddzielne certyfikat RINA MED Module B wygasł 6 stycznia 2026 r.

P3. Czy każdy raft ratunkowy może być używany z RH23?
