Zatwierdzenie klasy MED Swobodny spadek łodzi ratunkowej Urządzenie do wodowania statku Sprzęt ratujący życie
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Imię Davit: | JYF75 Urządzenie do wodowania łodzi ratunkowej swobodnego spadania | Nazwa wyciągarki: | Wciągarka hydrauliczna FW45 |
|---|---|---|---|
| Żurawik do łodzi ratunkowej: | JYM-FN-6,65 | Metody działania: | Uchwyt - obsługa hydrauliczna |
| Typ połączenia między sprzętem a pokładem: | Spawalniczy | Obciążenie robocze żurawika: | 75 kN |
| Podnoszenie ładunku: | 50 kN | Opuszczanie ładunku żurawika: | 75 kN |
| Podkreślić: | Urządzenie do swobodnego spadania,urządzenie do wodowania łodzi ratunkowych,wodowanie sprzętu ratującego życie statku |
||
opis produktu
Urządzenie do wodowania łodzi ratunkowej z swobodnym spadaniem
Przegląd produktu
Urządzenie do wodowania łodzi ratunkowej z swobodnym spadaniem to zamontowany na rufie system, który utrzymuje łódź ratunkową z swobodnym spadaniem w pozycji schowanej i gotowej do wodowania, umożliwia bezpieczne oddzielenie łodzi od statku podczas wodowania z swobodnym spadaniem oraz zapewnia drugorzędny środek do opuszczania i podnoszenia. Udokumentowane systemy wykorzystują układ konstrukcyjny żurawika/rampy wraz z hydraulicznymi elementami wysuwania lub pozycjonowania, hydrauliczną wyciągarką lub wyciągarką do podnoszenia, liną stalową, zaworami sterującymi, sterowaniem elektrycznym i interfejsami fundamentowymi na statku.
Dostępne pliki produktowe dokumentują dwie reprezentatywne konfiguracje: 70DF dopasowany do łodzi ratunkowej z swobodnym spadaniem 59FF oraz F75 dopasowany do łodzi FN-6.65 na dostarczonej stronie technicznej. Oba systemy wykorzystują referencyjne obciążenie podnoszenia 50 kN i udokumentowaną prędkość podnoszenia łodzi wynoszącą co najmniej 3,0 m/min, ale ich obciążenia robocze i szczegóły systemu nie są identyczne. Wybór musi zatem opierać się na rzeczywistej zatwierdzonej masie łodzi ratunkowej, geometrii swobodnego spadania, wysokości instalacji, warunkach podnoszenia, interfejsach hydraulicznych/elektrycznych i wymaganiach certyfikacyjnych.
Szybkie specyfikacje
| Pozycja | Podsumowanie serii udokumentowanej |
| Typ wyposażenia | Urządzenie do wodowania i podnoszenia łodzi ratunkowej z swobodnym spadaniem |
| Udokumentowane modele | 70DF i F75 |
| Działanie | Wodowanie z swobodnym spadaniem plus hydrauliczne / wspomagane wyciągarką drugorzędne opuszczanie i podnoszenie |
| Dowód obciążenia roboczego | 70 kN dla 70DF; 75 kN dla F75 |
| Dowód maksymalnego obciążenia podnoszenia | 50 kN w obu udokumentowanych konfiguracjach |
| Prędkość podnoszenia łodzi | ≥3,0 m/min |
| Pozycja projektowa | Przechył 20° / trym 10° w udokumentowanych specyfikacjach |
Główne parametry techniczne
Podsumowanie zakresu / konfiguracji
| Model | Obciążenie robocze | Obciążenie podnoszenia | Prędkość podnoszenia | Lina łodziowa | Dowód dopasowanej łodzi |
| 70DF | 70 kN | 50 kN | ≥3,0 m/min | 18×19, Ø20 mm, klasa 1770 | 59FF; 18P / 5,285 kg w specyfikacji technicznej |
| F75 | 75 kN | 50 kN | ≥3,0 m/min | 18×19, Ø20 mm, 1770, ocynkowana, nierotująca | FN-6.65 na dostarczonej stronie technicznej |
Konfiguracja hydrauliczna / elektryczna
| Pozycja konfiguracji | 70DF | F75 |
| Funkcja hydrauliczna | Siłownik hydrauliczny wysuwa łódź/urządzenie na zewnątrz; wyciągarka hydrauliczna używana do drugorzędnego opuszczania/podnoszenia | Wysuwanie/pozycjonowanie hydrauliczne i wyciągarka hydrauliczna FW45 w dostarczonej specyfikacji |
| Silnik | M2QA160L4A (ABB) | Y160L-4-H |
| Moc silnika | 15 kW | 15 kW |
| Zasilanie | AC 440 V / 60 Hz / 3 fazy | 440 V / 60 Hz / 3 fazy |
| Ochrona silnika / izolacja | IP56 / Klasa F | IP56 / Klasa F |
| Skrzynka sterownicza | IP56 udokumentowane w zakresie dostawy | IP56; skrzynka SS316; udokumentowany obwód sterowania jednofazowego 220 V |
| Masa własna | Ok. 9 000 kg | Ok. 7 500 kg żurawik + ok. 1 000 kg platforma konserwacyjna |
Konstrukcja i komponenty
Udokumentowane systemy wodowania z swobodnym spadaniem obejmują główną konstrukcję żurawika/rampy lub ramy, ramię żurawika, wyciągarkę hydrauliczną, stację pomp hydraulicznych z silnikiem elektrycznym, zawory sterujące hydrauliczne, linę stalową i okucia, wyposażenie rozruchowe/sterujące elektryczne, przyciski i lokalne rurociągi hydrauliczne. Ostateczny układ integruje się również z systemem mocowania/zwalniania łodzi ratunkowej, konstrukcją statku i dostępem do konserwacji.
Napęd i sterowanie
Moc hydrauliczna jest wykorzystywana do kontrolowanego wysuwania lub pozycjonowania oraz do układu podnoszenia w udokumentowanych systemach. 70DF wykorzystuje system hydrauliczny napędzany silnikiem elektrycznym o mocy 15 kW i pakiet sterowania elektrycznego IP56. Specyfikacja F75 wymienia również silnik 15 kW, ochronę IP56 i wyciągarkę hydrauliczną FW45, wraz ze skrzynką sterowniczą IP56 i układem przycisków.
Sam wodowanie z swobodnym spadaniem jest inicjowane przez mechanizm zwalniający łodzi ratunkowej z wnętrza łodzi. Urządzenie do wodowania musi zapobiegać przypadkowemu zwolnieniu w nieobsługiwanej pozycji schowanej, podczas gdy drugorzędny układ wodowania/podnoszenia musi być zgodny z zatwierdzoną łodzią ratunkową i instalacją.
Jak to działa
Tryb swobodnego spadania: pasażerowie wsiadają i zabezpieczają się → łódź jest ustawiana w zatwierdzonym stanie gotowości do wodowania → zabezpieczony mechanizm zwalniający jest uruchamiany z wnętrza łodzi ratunkowej → łódź ratunkowa przemieszcza się po ścieżce wodowania i oddala się od statku zgodnie z zatwierdzoną geometrią swobodnego spadania.
Tryb drugorzędnego opuszczania / podnoszenia: system hydrauliczny pozycjonuje lub wysuwa łódź/urządzenie na zewnątrz → wyciągarka i liny opuszczają lub podnoszą łódź ratunkową w ramach zatwierdzonego obciążenia podnoszenia/podnoszenia → łódź jest zwracana i zabezpieczana w pozycji schowanej. Specyfikacja techniczna 70DF podaje podnoszenie z czterema osobami na pokładzie łodzi.
Uwagi dotyczące instalacji i konserwacji
Urządzenie do wodowania i łódź ratunkowa działają jako jeden system. Sekcja 6.1.4 Kodeksu LSA IMO wymaga, aby instalacja chroniła pasażerów przed szkodliwymi siłami przyspieszenia, zapewniała skuteczne oddzielenie od statku, zapobiegała iskrzeniu/tarciu zapalającemu podczas wodowania, zapobiegała przypadkowemu zwolnieniu w nieobsługiwanej pozycji schowanej i utrzymywała wysokość instalacji w granicach zatwierdzonej wysokości certyfikacyjnej swobodnego spadania łodzi ratunkowej.
W przypadku prac zamiennych lub budowy nowych statków, stocznia powinna dostarczyć rysunki układu rufy i fundamentów, wysokość swobodnego spadania / instalacji, model łodzi ratunkowej i masę w pełni załadowanej, interfejsy hydrauliczne/elektryczne oraz ograniczenia dostępu do konserwacji. Montaż pokładowy, prowadzenie przewodów elektrycznych, połączenia hydrauliczne i testy na pokładzie są zidentyfikowane jako elementy po stronie stoczni w materiałach technicznych 70DF/F75, chyba że uzgodniono inaczej.
Inspekcja i dokumentacja
Urządzenia do wodowania powinny być poparte zatwierdzonymi/ogólnymi rysunkami, dokumentacją hydrauliczną i elektryczną, instrukcjami obsługi, zapisami z testów i certyfikacją wymaganą dla projektu. Rezolucja IMO MSC.402(96) wymaga przeglądu konstrukcji wodowania, lin i bloczków, smarowania, wyłączników krańcowych, jeśli są zamontowane, systemów zmagazynowanej energii, systemów hydraulicznych i powiązanych sterowań. Rezolucja obejmuje również testy operacyjne funkcji zwalniania łodzi ratunkowej z swobodnym spadaniem bez wodowania łodzi, zgodnie z zatwierdzonym układem producenta.
IMO przyjęło dalsze poprawki w 2026 r. dotyczące symulowanych testów systemów zwalniania łodzi ratunkowych z swobodnym spadaniem; odpowiednie rezolucje MSC 111 są nadal wymienione przez IMO jako oczekujące na certyfikację. Powinny one zatem być śledzone jako nadchodząca zmiana regulacyjna, a nie jako już obowiązujący wymóg produktowy.
Przewodnik wyboru i zapytania
1. Podaj model łodzi ratunkowej z swobodnym spadaniem, zatwierdzoną masę w pełni załadowanej, pojemność i wysokość certyfikacyjną swobodnego spadania.
2. Podaj rysunek instalacji rufowej, geometrię rampy/ślizgu, interfejs fundamentowy i wymagany warunek podnoszenia.
3. Potwierdź wymagane obciążenie robocze/podnoszenia, specyfikację liny stalowej, zasilanie hydrauliczne/elektryczne i układ sterowania.
4. Potwierdź, czy wymagany jest kompletny nowy system, czy wymiana istniejącego urządzenia do wodowania; w przypadku wymiany podaj istniejący rysunek ogólny i fundamentowy.
5. Potwierdź wymagania dotyczące klasyfikacji, bandery i certyfikacji statutowej przed finalizacją modelu i zakresu dostawy.
Zastosowania
Statki towarowe | Tankowce | Instalacje morskie / naftowe, gdzie są wspierane przez zatwierdzony system łodzi i urządzenia | Nowe instalacje rufowe z swobodnym spadaniem | Wymiana istniejących urządzeń do wodowania z swobodnym spadaniem

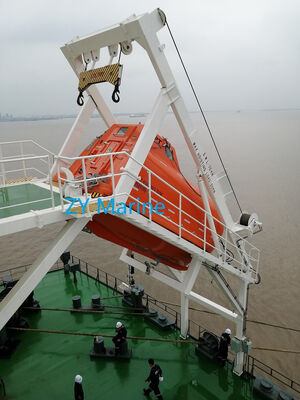

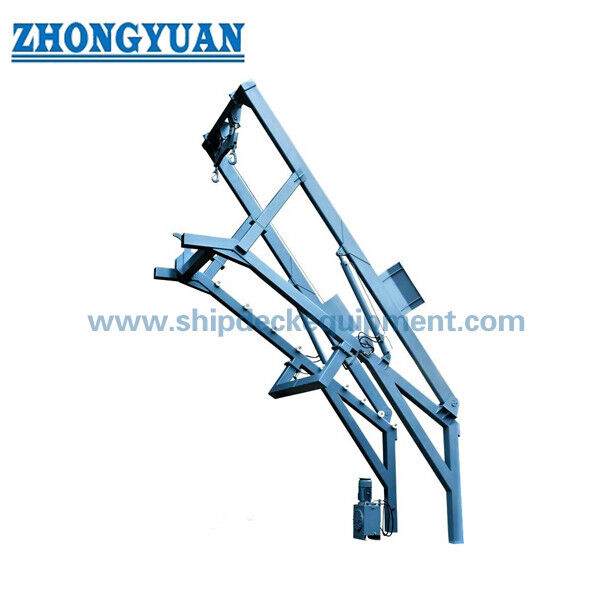

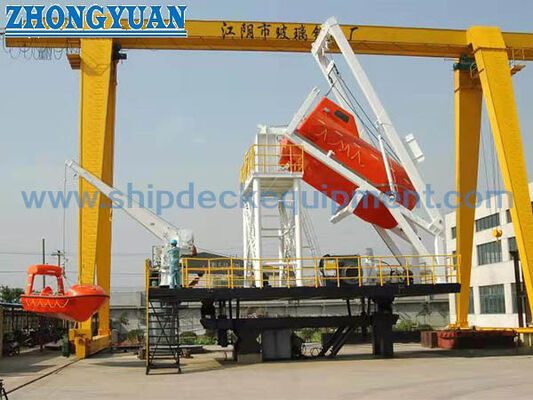

Rysunki i zdjęcia
Często zadawane pytania
P1. Czy urządzenie do wodowania jest używane podczas normalnego wodowania z swobodnym spadaniem? Wspiera i prowadzi łódź w układzie schowanym/wodowania; zwalnianie z swobodnym spadaniem jest inicjowane z wnętrza łodzi ratunkowej. Urządzenie zapewnia również funkcje drugorzędnego opuszczania i podnoszenia.
P2. Czy 70DF można wybrać tylko na podstawie pojemności pasażerskiej? Nie. Należy sprawdzić zatwierdzoną masę łodzi w pełni załadowanej, wysokość swobodnego spadania, geometrię, warunek podnoszenia i certyfikację.
P3. Czy 70DF i F75 są wymienne? Nie. Są to odrębne udokumentowane systemy o różnych obciążeniach roboczych, komponentach i dowodach dopasowania. Wymienność wymagałaby przeglądu inżynieryjnego i zatwierdzenia.
