Łódź ratunkowa Davit serii
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Imię Davit: | Żurawik grawitacyjny typu Luffing JYL68 | Nazwa wyciągarki: | Elektryczna wciągarka łodzi ratunkowej JYWN52L |
|---|---|---|---|
| Metody działania: | Działanie elektryczne | Obciążenie robocze żurawika: | 71 tys |
| Obciążenie robocze wciągarki: | 52KN | Podnoszenie ładunku: | 40 tys |
| Opuszczanie ładunku żurawika: | Min. 20 kN, maks. 71 KN | Prędkość podnoszenia: | ≥4 m/min (życie) ≥18,0 m/min (ratownictwo) |
| Zmniejszenie prędkości łodzi ratunkowej: | S≥(0,4+0,02H) ×60= m/min gdzie, S=prędkość opuszczania w m/s H=wysokość w metrach od główki żurawika | ||
| Podkreślić: | Żurawik do łodzi ratunkowej,żurawik do wysięgnika,żurawik grawitacyjny |
||
opis produktu
Seria łodzi ratunkowych Davit z ramieniem grawitacyjnym
Przegląd produktu
Seria żurawików do łodzi ratunkowych z wysięgnikiem grawitacyjnym jest przeznaczona do wodowania i wyciągania całkowicie zamkniętych łodzi ratunkowych spuszczanych na wodę za pomocą żurawików za pomocą upadków i wciągarki łodzi. Na pokład łodzi zwykle wchodzi się w pozycji złożonej. Podczas sekwencji opuszczania statku ramiona żurawika odchylają w pełni załadowaną łódź na zewnątrz pod wpływem grawitacji, a hamulec wciągarki opuszcza się do wody. Odzyskiwanie odbywa się za pomocą dopasowanej elektrycznej wciągarki łodzi, przy dopuszczalnym obciążeniu odzyskiwania określonym przez zatwierdzoną konfigurację żurawika i wciągarki.
Udokumentowany asortyment obejmuje małe systemy dla łodzi ratunkowych o długości około 5 m, aż do dużych systemów o mocy 205 kN dla łodzi ratunkowych o długości około 11,95 m. Wybór nie opiera się wyłącznie na liczbie pasażerów. Do krytycznych danych wejściowych zalicza się zatwierdzona masa łodzi z pełnym obciążeniem, odległość haków, minimalne i maksymalne obciążenie przy wodowaniu, wymagania w zakresie odzyskiwania, wysokość montażu, specyfikacja upadku, parametry wciągarki, zasilanie elektryczne oraz odpowiednia klasa lub zatwierdzenie flagi.
Szybkie specyfikacje
|
Przedmiot |
Podsumowanie serii |
|---|---|
| Typ żurawika | Urządzenie do wystrzeliwania ramienia grawitacyjnego za pomocą spadania i wciągarki |
| Udokumentowane parametry żurawików | 55–205 kN w poprzek aktualnego zestawu pilników; udokumentowana seria rdzeni 60–205 kN |
| Działanie | Odchylanie grawitacyjne / opuszczanie grawitacyjne ze sterowaniem hamulcem wciągarki; wspomagane odzyskiwanie |
| Postawa projektowa | Zwykle w udokumentowanych atestach przechylenie do 20° i przycięcie do 10° |
| Dopasowany sprzęt | Elektryczna wciągarka łodzi ratunkowych, upadki łodzi, podpory łodzi, urządzenia do mocowania i zdalnego sterowania |
| Typowe zastosowanie | Całkowicie zamknięte łodzie ratunkowe do projektów cargo, tankowców i offshore |
Główne parametry techniczne
Podsumowanie asortymentu/konfiguracji
|
Model Davita |
Maks. Obciążenie robocze/uruchamiające |
Odniesienie do odzyskiwania / podnoszenia |
Dopasowana wciągarka |
Udokumentowana rozpiętość łodzi / haka |
|---|---|---|---|---|
| 60DL | 60 kN | maks. odzyskiwanie 40 kN; Uruchomienie 20 kN min | Do potwierdzenia | Seria 50 / klasa 4,60 m |
| 85DL | 90 kN | Podnoszenie 9 m/min zgodnie z certyfikatem dostarczonej jednostki | DW70S | klasa 75 / 7,10 m |
| 170DL | 180 kN | Maksymalny odzysk 80 kN w historycznym ABS PDA; specyfikacja projektu wykorzystuje DW130S | DW130S | 95F/C / 9,00 m |
| 205DL | 205 kN | Maksymalne podnoszenie 90 kN; Uruchomienie 60 kN min | DW170S | 150F/C / 11,30 m |
Dostarczona tabela serii
|
System |
Upadek / lina |
Lina MBL |
Prędkość podnoszenia |
Silnik / Moc |
Poziom dowodów |
|---|---|---|---|---|---|
| 60DL | Nie zamknięty | Nie zamknięty | Nie zamknięty | Nie zamknięty | GA / rysunek |
| 85DL + DW70S | Ø22 mm, 18×19+FC-1870 | 281 kN | 9 m/min | YZ160S-6-H / 7,5 kW | Certyfikat jednostki dostarczonej RMRS |
| 170DL + DW130S | Ø30 mm, 18×19, gatunek 1870, ocynkowany, nieobrotowy | Do potwierdzenia na podstawie obowiązującego ostatecznego zatwierdzenia | ≥10 m/min | YZ225S-6-H / 25 kW w specyfikacji projektu | Rysunki projektowe + historyczny ABS |
| 205DL + DW170S | Ø32 mm, 18×19+FC, gatunek 1870, ocynkowany, nieskręcany | ≥562 kN w udokumentowanym projekcie | ≥10 m/min | 28 kW w projekcie 415 V/50 Hz | Pakiet RINA / ABS / projektowy |
Struktura i komponenty
Typowy system wychylenia grawitacyjnego składa się z ramion i ram żurawików, wsporników łodzi, elementów mocujących, odciągów, elementów ograniczających, łyżew lub układów prowadnic, upadków łodzi, sprzętu do zdalnego sterowania, wciągarki, skrzynki sterowniczej i interfejsów instalacyjnych, takich jak rozpórki lub platformy, jeśli jest to wymagane. Dokładny układ różni się w zależności od rozmiaru żurawika i projektu. Na przykład pakiety homologacji 170DL i 205DL obejmują oddzielne rysunki podpór łodzi, elementów mocujących, mocowania uchwytów, urządzeń ograniczających, upadków i zdalnego sterowania, podstaw wciągarek i elementów sterujących elektrycznych.
Napęd i kontrola
Wodowanie odbywa się za pomocą grawitacji, a nie za pomocą podnoszenia w pełni załadowanej łodzi. Załoga może sterować hamulcem wyciągarki za pomocą układu zdalnego sterowania z łodzi ratunkowej, przy czym w udokumentowanych systemach zapewnione jest również działanie hamulca od strony pokładu. Do odzysku wykorzystywany jest zamontowany na stałe silnik elektryczny. Zatwierdzona konfiguracja wciągarki może obejmować hamulec jednokierunkowy, sprzęgło cierne, układ ograniczający prędkość, możliwość ręcznego podnoszenia i blokady elektryczne.
Wydajność opuszczania zależy od wysokości montażu i obowiązującej zatwierdzonej formuły lub zakresu prędkości. Ponieważ wciągarka, uchwyty i żurawik mają dopasowaną ścieżkę obciążenia, wartości znamionowych wciągarki nigdy nie należy zakładać na podstawie numeru modelu żurawika lub udźwigu żurawika.
Podstawa ładowania i wyboru
Główną wartością doboru jest masa startowa z pełnym obciążeniem zatwierdzonej konfiguracji łodzi ratunkowej, a nie nominalna liczba pasażerów. Ta sama platforma łodzi ratunkowej może mieć różne zatwierdzone konfiguracje siedzeń, podczas gdy sam żurawik może mieć oznaczenie modelu, które nie jest równe jego certyfikowanemu obciążeniu. Na przykład 170DL jest udokumentowane przy maksymalnym obciążeniu roboczym żurawika wynoszącym 180 kN, a 205DL jest udokumentowane przy 205 kN.
Odległość haków jest równie ważna, ponieważ determinuje fizyczny spadek i układ podpór. Udokumentowane przykłady obejmują 7,10 m dla systemów 85DL, 9,00 m dla systemów 170DL i 11,30 m dla systemów 205DL. W przypadku projektów wymiany należy sprawdzić geometrię fundamentów, istniejące trasy wciągarki/spadku oraz informacje o wytrzymałości pokładu przed potwierdzeniem zgodności.
Kontrola i dokumentacja
Urządzenia do wodowania powinny być dostarczane i konserwowane zgodnie z obowiązującymi zatwierdzonymi rysunkami, instrukcjami obsługi i konserwacji, protokołami testów i certyfikatami wymaganymi w ramach projektu. Rezolucja IMO MSC.402(96) ustanawia obowiązkowe ramy konserwacji, dokładnych badań, prób operacyjnych, przeglądów i napraw łodzi ratunkowych, urządzeń do wodowania i urządzeń zwalniających. Dostępne pliki projektu zawierają również rekordy FAT i rysunki na poziomie komponentów dla większych systemów 170DL i 205DL.
Przewodnik po wyborze i zapytaniach
1. Podaj model łodzi ratunkowej, zatwierdzony ciężar startowy z pełnym obciążeniem i rozstaw haków.
2. Potwierdź wysokość montażu, listę zbiorników/podstawę wyposażenia oraz układ pokładu/fundamentu.
3. Potwierdź, czy wymagany jest całkowicie nowy system, czy też zamiennik istniejącego żurawika/wciągarki.
4. Zapewnij wymagane zasilanie elektryczne, wymagania dotyczące odzyskiwania energii oraz wszelkie warunki pracy w niskiej temperaturze lub na morzu.
5. Potwierdź wymagania dotyczące klasy, flagi i certyfikatu ustawowego przed sfinalizowaniem konfiguracji żurawika, wciągarki i upadku.
Aplikacje
Seria ta jest stosowana w całkowicie zamkniętych łodziach ratunkowych na statkach towarowych, tankowcach i wybranych jednostkach offshore. Udokumentowany projekt 170DL jest powiązany z projektem Leighton Offshore, natomiast 205DL ma udokumentowane zastosowanie barki roboczej do układania rurociągów z łodzią ratunkową 150F. Możliwość zastosowania projektu należy zawsze potwierdzić w oparciu o faktyczną podstawę zatwierdzenia statku lub jednostki morskiej.

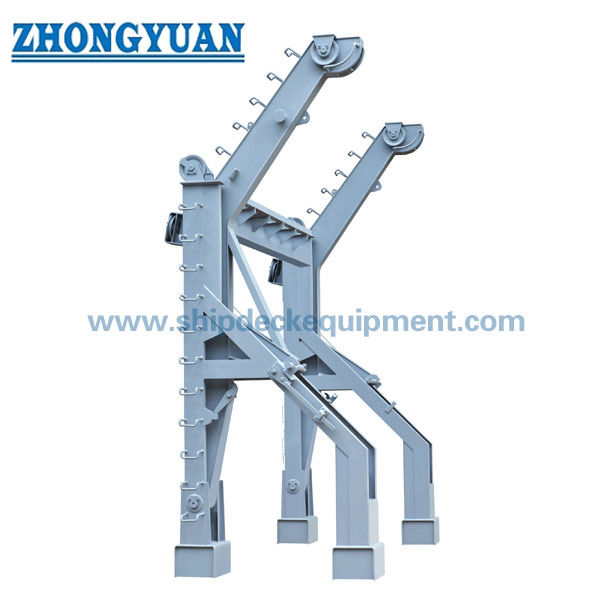

Rysunek i zdjęcia
Często zadawane pytania
Pytanie 1. Czy żurawik SWL to to samo, co obciążenie wciągarki?
NIE; Parametry żurawika i wciągarki są oddzielne.
Pytanie 2. Czy jeden żurawik może obsługiwać łodzie ratunkowe o różnych pojemnościach?
Tylko wtedy, gdy zatwierdzona masa łodzi, rozpiętość haków i interfejsy mieszczą się w granicach systemu.
Pytanie 3. Co jest potrzebne do wymiany?
Istniejące rysunki łodzi/żurawków, ciężar ładunku, rozpiętość haków, dane dotyczące wciągarki/upadku i szczegóły fundamentów.
