Rolka prowadząca łańcuchów morskich i lin stalowych | Zastosowania holownicze i cumownicze

Rolka prowadząca łańcucha i liny stalowej morskiej | Zastosowania holownicze i cumownicze

Przegląd produktu

Rolka prowadząca morska to obrotowy element prowadzący linię, używany do kierowania liny holowniczej, liny stalowej, łańcucha lub innej zatwierdzonej przez projekt liny przez kontrolowaną ścieżkę na statkach inżynieryjnych, promach, statkach specjalnego przeznaczenia, dokach i systemach maszyn pokładowych. W zależności od rysunku instalacyjnego, rolka może być ustawiona pionowo, poziomo lub na pochyłej podstawie.

Dostarczona tabela wymiarów obejmuje średnice rolek od 65 do 203 mm, szerokości rolek od 76 do 152 mm, średnice otworów na wał od 25,4 do 38,1 mm oraz maksymalne zalecane średnice lin stalowych od 8 do 20 mm, tam gdzie podano. W przypadku holowania, obsługi łańcucha lub prowadzenia liny podnoszącej, kompletny zespół rolki, wał, tuleje lub łożyska, podpory, części mocujące, spoiny lub śruby oraz lokalna podstawa muszą zostać zweryfikowane pod kątem rzeczywistego naprężenia liny, kierunku obciążenia, efektów dynamicznych, cyklu pracy i wymaganego współczynnika bezpieczeństwa przed użyciem.

Szybka specyfikacja

• Typ produktu: Rolka prowadząca morska → obrotowy element kontaktowy do kontrolowanego prowadzenia liny holowniczej, liny stalowej lub łańcucha.
• Główne zastosowanie: Prowadzenie liny holowniczej / liny wyciągarki / łańcucha → prowadzi linię między maszynami pokładowymi, punktami prowadzenia na pokładzie i kierunkiem pracy.
• Opcjonalne zastosowanie liny podnoszącej: Z zastrzeżeniem zweryfikowanego obciążenia projektowego i zatwierdzenia projektu → rolka nie jest niezależnym urządzeniem podnoszącym ani akcesorium podnoszącym.
• Konfiguracje instalacji: Pionowa / pochyła podstawa / pozioma → orientacja powinna odpowiadać rzeczywistym kierunkom przychodzącym i wychodzącym liny.
• Dostępny zakres rolek: średnica 65–203 mm i szerokość 76–152 mm → wymiary referencyjne do wstępnego wyboru rolki i przestrzeni instalacyjnej.
• Zalecany zakres lin stalowych w dostarczonej tabeli: 8–20 mm, tam gdzie podano → oddzielny zadeklarowany zakres 20–76 mm wymaga potwierdzenia przed publikacją.
• Otwór i układ zużycia: otwór 25,4–38,1 mm z tulejami brązowymi w większości podanych rozmiarów → stop tulei, smarowanie, pasowanie wału i metoda wymiany powinny zostać potwierdzone.
• Podstawa obciążenia i certyfikacji: Brak podanego SWL, obciążenia holowniczego ani udźwigu → dopuszczalne obciążenie i zakres certyfikatu muszą zostać ustalone na podstawie kompletnego projektu.

Główne techniczne

Krok 1: Potwierdź rzeczywiste zastosowanie: prowadzenie liny holowniczej, prowadzenie liny stalowej holowniczej, prowadzenie łańcucha, prowadzenie liny z wyciągarki na pokład lub prowadzenie liny w systemie podnoszenia lub obsługi.

Krok 2: Potwierdź typ i konstrukcję liny: lina stalowa, lina włóknista lub łańcuch. W przypadku łańcucha należy sprawdzić rozmiar ogniwa, skok, orientację kontaktu i kryteria zużycia w odniesieniu do profilu rolki.

Krok 3: Potwierdź instalację pionową, poziomą lub pochyłą, wraz z kierunkami przychodzącymi i wychodzącymi liny, maksymalnym kątem natarcia, kątem odchylenia i dostępną przestrzenią montażową.

Krok 4: Wybierz średnicę rolki, szerokość, otwór, układ tulei lub łożyska oraz profil kontaktu z rysunku projektowego. W przypadku liny stalowej potwierdź minimalny promień gięcia u producenta liny.

Krok 5: Podaj maksymalne naprężenie liny holowniczej, siłę wyciągarki, obciążenie łańcucha lub obciążenie liny podnoszącej, w zależności od przypadku, w tym dopuszczenie dynamiczne lub udarowe, cykl pracy, kierunek obciążenia i wymagany współczynnik bezpieczeństwa.

Krok 6: Potwierdź materiały rolki, wału, podpór i tulei; utwardzanie powierzchni lub wymienna powierzchnia zużycia; metoda smarowania; system powłok; oraz środowisko korozyjne.

Krok 7: Potwierdź ilość, zakres certyfikatu i inspekcji, typ statku lub wyposażenia, rysunek instalacyjny lub zdjęcie, miejsce dostawy i wymagany czas dostawy.

Struktura

Korpus rolki | Powierzchnia kontaktu liny lub łańcucha o zatwierdzonym profilu | Wał / oś | Tuleja brązowa lub określone łożysko | Podpora boczna lub podstawa | Układ montażu pionowego, pochyłego lub poziomego | Połączenie spawane lub skręcane | Projektowany system powłok

Zalety holowania, prowadzenia łańcucha i instalacji

Obrotowa rolka zmienia ścieżkę liny holowniczej, liny stalowej lub łańcucha z mniejszym kontaktem ślizgowym niż stała ostra krawędź, pomagając zmniejszyć lokalne ścieranie, gdy rolka swobodnie się obraca.

• Układy pionowe, poziome i pochyłe pozwalają dopasować oś rolki do rzeczywistej trasy liny zamiast wymuszać zmianę kierunku liny w nieodpowiedni sposób.
• Średnica rolki i profil kontaktu powinny odpowiadać konstrukcji liny i wymaganiom gięcia. Rolka odpowiednia dla liny stalowej nie jest automatycznie odpowiednia dla łańcucha, a prowadzenie łańcucha może wymagać dedykowanego profilu kontaktu i oceny zużycia.
• Wymienna tuleja brązowa może uprościć konserwację części zużywających się, ale sam brąz nie zapewnia samoczynnego smarowania. Stop tulei, rowki smarne, dopływ smaru, dopuszczalny luz i wykończenie wału powinny zostać potwierdzone.
• Powierzchnie kontaktu z liną powinny być gładkie i wolne od zadziorów, ostrych krawędzi, odprysków spawalniczych i wad powłoki. Powierzchnie kontaktu z łańcuchem powinny być sprawdzane pod kątem obciążenia punktowego, interferencji ogniw, lokalnego zużycia i wymiany elementów zużywających się, tam gdzie jest to wymagane.
• W przypadku holowania lub prowadzenia liny podnoszącej, cała ścieżka obciążenia przez rolkę, wał, podpory, spoiny lub śruby oraz lokalną podstawę powinna zostać zweryfikowana pod kątem rzeczywistego kierunku liny i dynamicznego warunku pracy.
• Dostęp do inspekcji powinien umożliwiać sprawdzanie obrotu rolki, luzu tulei lub łożyska, mocowania wału, korozji, dokręcenia elementów złącznych i zużycia powierzchni kontaktu z liną lub łańcuchem podczas eksploatacji.
• Niestandardowe atrybuty

Typ produktu: Rolka prowadząca morska → obrotowy element prowadzący linię, nie jest to napędzany kabestan, maszyna holownicza ani niezależne urządzenie podnoszące.

• Główne zastosowanie: Prowadzenie liny holowniczej / liny stalowej / łańcucha → wybierane zgodnie z rzeczywistą ścieżką liny, profilem kontaktu i obciążeniem roboczym.
• Konfiguracja: Pionowa / pochyła podstawa / pozioma → wybierana zgodnie z układem pokładu i kierunkiem przychodzącym lub wychodzącym liny.
• Referencyjna średnica rolki: 65–203 mm → zakres pokazany w dostarczonej tabeli wymiarów.
• Referencyjna średnica liny stalowej: 8–20 mm, tam gdzie podano → większe zadeklarowane rozmiary lin wymagają oddzielnej, potwierdzonej tabeli projektowej.
• Kompatybilność z łańcuchem: Z zastrzeżeniem potwierdzenia → rozmiar łańcucha, skok, orientacja ogniwa, ciśnienie kontaktu i zapas zużycia muszą odpowiadać konstrukcji rolki.
• Tuleja: Tuleja brązowa dla większości podanych rozmiarów → dokładny stop, smarowanie, luz wału i metoda wymiany do potwierdzenia.
• Materiał: Stal odlewana / stal C-Mn / stal stopowa / stal miękka → ostateczna klasa, obróbka cieplna i twardość powierzchni zależą od wymagań dotyczących obciążenia i zużycia.
• Zastosowanie liny podnoszącej: Tylko dla konkretnego projektu → dopuszczalne obciążenie, współczynnik dynamiczny, współczynnik bezpieczeństwa, wymagania testowe i zakres zatwierdzenia muszą zostać potwierdzone przed użyciem.
• Wymaganie certyfikatu: Dostępne zgodnie z zakresem zamówienia → identyfikowalność materiału, inspekcja producenta, weryfikacja obciążenia i nadzór klasyfikacyjny powinny zostać uzgodnione przed wyceną.
• Jak to działa

Lina holownicza, lina stalowa lub łańcuch zbliża się do rolki prowadzącej → Lina styka się z zatwierdzoną powierzchnią rolki → Rolka obraca się wraz z ruchem liny → Lina jest przekierowywana przez wymaganą trasę → Obciążenie reakcyjne przechodzi przez wał i podpory do zweryfikowanej podstawy

Zastosowania

Statki inżynieryjne | Systemy holownicze i holowniki | Prowadzenie liny holowniczej | Statki ratownicze i specjalnego przeznaczenia | Maszyny pokładowe promów | Systemy obsługi lin stalowych | Pozycje prowadzenia łańcucha | Pokładowe systemy podnoszenia lub obsługi pod warunkiem zatwierdzonego projektu obciążenia | Urządzenia przeładunkowe nabrzeżne

Certyfikaty i zalety

Certyfikaty mogą być wydawane zgodnie z wymaganiami projektu, identyfikowalnością materiału, zakresem inspekcji, weryfikacją obciążenia i procedurą zatwierdzania przez towarzystwo klasyfikacyjne.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

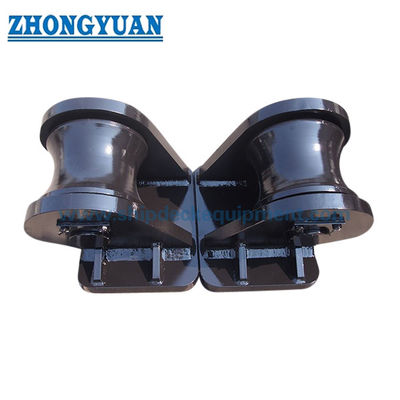

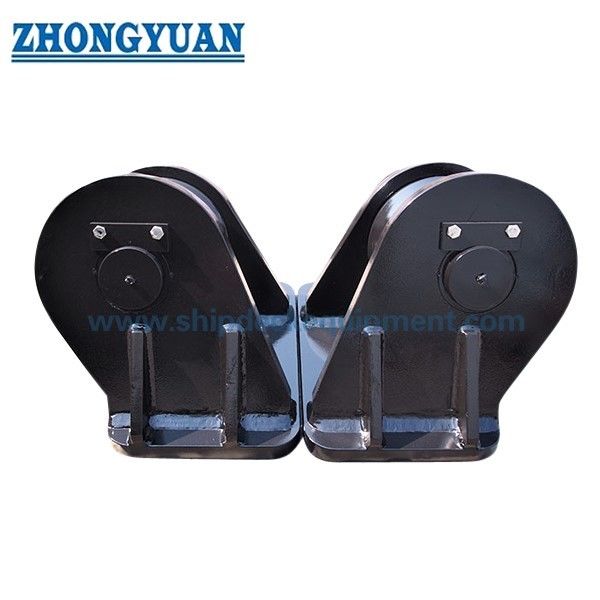

Rysunki i zdjęcia

FAQ

P1: Jak wybrać odpowiednią morską rolkę prowadzącą?

O1: Potwierdź typ liny, średnicę lub rozmiar łańcucha, konstrukcję, kierunki przychodzące i wychodzące, kąt natarcia, maksymalne naprężenie, dopuszczenie dynamiczne, orientację rolki, profil kontaktu, konstrukcję montażową i dostęp do konserwacji. Dostarczona tabela nadaje się tylko do wstępnego wyboru wymiarów.

P2: Czy ta sama rolka może być używana do lin stalowych, lin włóknistych i łańcuchów?

O2: Nie automatycznie. Lina stalowa wymaga akceptowalnej relacji gięcia i gładkiej powierzchni kontaktu. Lina włóknista może wymagać innych warunków powierzchni i rowków, podczas gdy prowadzenie łańcucha wymaga kompatybilnej geometrii ogniw, orientacji kontaktu i odporności na zużycie.

P3: Czy ta morska rolka prowadząca może być używana w systemie podnoszenia?

O3: Może być używana tylko jako zaprojektowany element prowadzący linię w zweryfikowanym systemie podnoszenia lub obsługi. Rolka, wał, tuleje lub łożyska, podpory, części mocujące, spoiny lub śruby, podstawa, obciążenie projektowe, współczynnik dynamiczny, współczynnik bezpieczeństwa, wymagania testowe i zakres zatwierdzenia muszą zostać potwierdzone. Nie powinna być sprzedawana jako niezależne akcesorium podnoszące bez tej weryfikacji.
