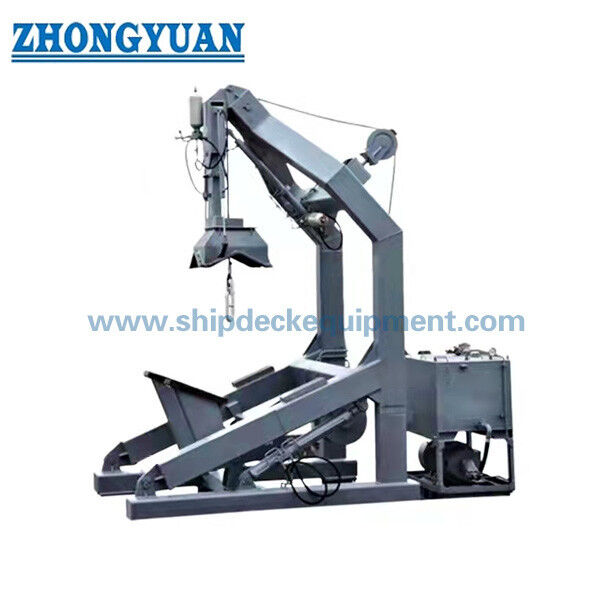

Urządzenie do wodowania szybkiej łodzi ratunkowej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Nr modelu: | JYH31 | Podnoszenie obciążenia roboczego: | 31 tys |
|---|---|---|---|
| Obniżenie obciążenia roboczego: | 31 tys | Prędkość podnoszenia: | ≥48 m/min |
| Prędkość opuszczania: | 48-60 m/min | Maks. Obniżenie długości: | 30 m |
| Warunek projektowy: | Przechylenie 20°, przycięcie 10° | Masa odpowiedniej, w pełni obciążonej łodzi: | ≤ 31KN |
| Podkreślić: | Żurawik łodzi ratowniczej MODU,żurawik łodzi ratowniczej,sprzęt ratujący życie morskie MODU |
||
opis produktu
Urządzenie do wodowania szybkiej łodzi ratowniczej
Przegląd produktu
Niniejsze urządzenie do wodowania szybkiej łodzi ratowniczej to hydrauliczne urządzenie wyciągowe z pojedynczą liną, zaprojektowane do szybkiego wodowania i podnoszenia szybkiej łodzi ratowniczej. Udokumentowana konfiguracja ma maksymalne obciążenie robocze, podnoszenia i opuszczania referencyjne 31 kN, szybkie podnoszenie z prędkością co najmniej 48 m/min, amortyzację hydrauliczną oraz aktywny system kompensacji napięcia / fal.
System jest dopasowany do szybkiej łodzi ratowniczej, a nie do zwykłej łodzi ratowniczej. Jego wysoka prędkość podnoszenia, wyciąganie za pomocą zgromadzonej energii, sterowanie hydrauliczne oraz funkcje amortyzacji/napięcia odpowiadają wymaganiom operacyjnym szybkich łodzi ratowniczych. Powiązany wyciąg hydrauliczny ma własne obciążenie robocze referencyjne 33 kN i nie należy go mylić z zatwierdzonym obciążeniem żurawia 31 kN.
Szybkie specyfikacje
- Typ żurawia: Hydrauliczny żuraw do wodowania szybkiej łodzi ratowniczej z pojedynczą liną
- Maksymalne obciążenie robocze / podnoszenia / opuszczania: 31 kN
- Minimalne obciążenie robocze w certyfikacie MED: 5 kN
- Prędkość podnoszenia łodzi: ≥48 m/min / ≥0,8 m/s
- Wysokość opuszczania: 30 m w specyfikacji technicznej
- Amortyzator: Typ hydrauliczny
- System napięcia: Aktywna kompensacja fal / aktywny system napięcia
Główne parametry techniczne
| Parametr | Żuraw H31 | Powiązany wyciąg HW33 / interfejs |
| Obciążenie robocze | 31 kN | Referencyjne obciążenie robocze wyciągu 33 kN |
| Obciążenie podnoszenia | 31 kN | Podnoszenie hydrauliczne |
| Obciążenie opuszczania | 31 kN | Opuszczanie hydrauliczne |
| Minimalne obciążenie robocze | 5 kN w historycznym certyfikacie MED | — |
| Prędkość podnoszenia | ≥48 m/min | Minimum 0,8 m/s w historycznym certyfikacie MED |
| Wysokość opuszczania | 30 m | Specyfikacja projektu |
| Lina stalowa | Ø18 mm, odporna na obracanie/korozję | MBL 186 kN w historycznym certyfikacie MED |
| Zgromadzona energia | Akumulator 63 L w historycznym certyfikacie MED | Używany do funkcji wyciągania |
| Masa systemu | ~4200 kg z wyciągiem | — |
Struktura i komponenty
Udokumentowany system obejmuje konstrukcję ramienia żurawia, jednostki obrotowe i podstawy cylindra, stację pomp hydraulicznych, akumulator, cylindry hydrauliczne, krążek głowicy, jednostkę buforującą, jednostkę ograniczającą, podpory łodzi i układ mocowania, powiązany wyciąg hydrauliczny, sterowanie elektryczne/hydrauliczne oraz główną linę stalową.
Napęd i sterowanie
Żuraw jest obsługiwany hydraulicznie. Udokumentowana specyfikacja techniczna pokazuje silnik o mocy 55 kW, 440 V / 60 Hz / trójfazowy dla układu hydraulicznego, podczas gdy powiązany wyciąg hydrauliczny wykonuje podnoszenie i opuszczanie. Awaryjne podnoszenie odbywa się za pomocą pompy ręcznej w udokumentowanej konfiguracji. Akumulator zgromadzonej energii wspomaga wyciąganie zgodnie z zatwierdzonym układem systemu.
Amortyzacja i aktywne napięcie
W udokumentowanym systemie H31 zastosowano amortyzator hydrauliczny w celu zmniejszenia obciążeń przejściowych podczas wodowania i podnoszenia. Specyfikacja techniczna określa również funkcję aktywnego napięcia / kompensacji fal. Te cechy należy traktować jako funkcje systemu, a nie ogólne twierdzenia dotyczące wszystkich żurawi do szybkiego wodowania łodzi ratowniczych.
Jak to działa
Szybka łódź ratownicza jest zaokrętowana do wewnątrz, podłączona do haka z pojedynczą liną i obracana/wyciągana hydraulicznie. Wyciąg opuszcza łódź w kontrolowanej sekwencji wodowania. Podczas podnoszenia, szybki wyciąg hydrauliczny podnosi łódź z zatwierdzonym obciążeniem i prędkością, podczas gdy system amortyzacji/napięcia zarządza dynamicznym interfejsem między łodzią a statkiem w ramach zatwierdzonego zakresu operacyjnego.
Inspekcja i dokumentacja
Historyczny pakiet badania typu MED obejmuje ogólny układ, rysunki układu elektrycznego i hydraulicznego, rysunki akumulatora i jednostki buforującej, rysunki liny stalowej i podpory łodzi. Certyfikat wyraźnie traktuje powiązany wyciąg jako komponent, który musi spełniać odpowiednie wymagania MED. Konserwacja i testowanie powinny być zgodne z zatwierdzonymi instrukcjami oraz obecnym reżimem SOLAS/MSC.402(96).
Normy i certyfikacja
Dostarczony certyfikat Bureau Veritas MED moduł B dla źródłowego modelu H31 wygasł 23 lutego 2025 r. Pozostaje on silnym historycznym dowodem projektowym dla konfiguracji 31 kN / 5 kN minimalnego obciążenia roboczego, wyciągu HW33, akumulatora 63 L i liny Ø18 mm, ale nie może być przedstawiany jako aktualne zatwierdzenie MED.
Przewodnik wyboru i zapytania
1. Podaj model szybkiej łodzi ratowniczej, zatwierdzone obciążenie żurawia w pełnym obciążeniu oraz interfejs podnoszenia/zwalniania z pojedynczym punktem.
2. Potwierdź wymaganą prędkość podnoszenia, wysokość opuszczania i warunki eksploatacji statku.
3. Potwierdź, czy amortyzacja hydrauliczna i aktywne napięcie / kompensacja fal są wymagane przez zatwierdzoną konfigurację projektu.
4. Potwierdź zasilanie statku, interfejsy układu hydraulicznego oraz wymagania dotyczące pracy awaryjnej/ręcznej.
5. Potwierdź aktualną klasę, banderę i trasę certyfikacji MED przed wyceną.
Zastosowania
Systemy szybkiej łodzi ratowniczej | Tankowce i statki wsparcia offshore, gdzie zatwierdzone | Szybkie podnoszenie ratownicze | Projekty wymiany urządzeń do wodowania FRB
Rysunki i zdjęcia
FAQ
P1. Dlaczego wyciąg ma moc 33 kN, podczas gdy żuraw ma 31 kN? Są to oddzielne oceny komponentów. Zatwierdzenie systemu żurawia wynosi 31 kN, podczas gdy powiązany wyciąg hydrauliczny ma referencyjne obciążenie robocze 33 kN.
P2. Czy aktywne kompensowanie ruchu jest standardem w każdym żurawiu do szybkiego wodowania łodzi ratowniczych? Nie. Jest ono udokumentowane dla tego systemu 31 kN i powinno być zgłaszane tylko dla konfiguracji zawierających zatwierdzony system napięcia.
P3. Czy istniejący certyfikat MED jest aktualny? Nie. Dostarczony certyfikat modułu B wygasł 23 lutego 2025 r.; wymagany jest odnowiony/aktualny certyfikat do zgłoszenia aktualnego zatwierdzenia.
