System zarządzania kablami zasilania lądowego niskiego napięcia

System zarządzania kablami zasilającymi niskiego napięcia na lądzie | Zwijacz kabla elektrycznego ze statku na brzeg

Przegląd produktu

Ten niskonapięciowy system zarządzania kablami zasilania lądowego to zmotoryzowany CMS oparty na szpuli, używany do przechowywania, rozkładania, odzyskiwania, prowadzenia i monitorowania elastycznego kabla zasilania lądowego pomiędzy statkiem a kompatybilnym połączeniem nabrzeża. Dostarczona konfiguracja referencyjna obejmuje bęben z kablem elektrycznym, przekładnię redukcyjną, elektryczny pierścień ślizgowy, sterowanie oparte na sterowniku PLC, monitorowanie napięcia, monitorowanie długości kabla, układ prowadnic kabli, kabel zasilania lądowego i osprzęt połączeniowy w ramach jednego zintegrowanego pakietu do obsługi kabli.

System umożliwia podłączenie niskiego napięcia z lądu po bezpiecznym zacumowaniu statku. Po zakończeniu sekwencji połączeń elektrycznych między statkiem a brzegiem, zabezpieczeń, pętli bezpieczeństwa, blokad i przeniesienia obciążenia, statek może pobierać energię elektryczną z brzegu i ograniczać lub zatrzymywać działanie pomocniczych generatorów diesla podczas postoju w porcie. Pomaga to zmniejszyć lokalną emisję spalin i hałas na nabrzeżu. IEC/IEEE 80005-3:2025 to aktualna międzynarodowa norma dotycząca systemów niskonapięciowych połączeń lądowych (LVSC) w odpowiednim zakresie znamionowym; ostateczną zgodność należy potwierdzić dla całego systemu statek/brzeg, a nie tylko dla szpuli kablowej.

Szybkie specyfikacje

• Funkcja produktu: Zmotoryzowany system zarządzania kablami zasilania lądowego (CMS) z napędem silnikowym na szpulach → przechowuje, rozkłada, pobiera, prowadzi i monitoruje elastyczny kabel zasilający statek-brzeg podczas podłączenia do nabrzeża.

• Wartość znamionowa prądu elektrycznego: 350 A przy 690 V AC → określa referencyjny obwód zasilania lądowego; Dane dotyczące końcowego obciążenia statku, częstotliwości, uziemienia i zwarcia pozostają zależne od projektu.

• Kabel zasilający na lądzie: 3×185 + 1×95 + 4×2,5 mm², ok. 50 m, średnica zewnętrzna ≤65 mm → kluczowe dane wejściowe dotyczące przenoszenia elektrycznego, pojemności przechowywania szpul, geometrii prowadnicy i przeglądu minimalnego promienia zgięcia.

• Automatyczne zarządzanie kablami: sprzężenie zwrotne naprężenia oparte na sterowniku PLC z kontrolowanym wyciąganiem/pobieraniem → pomaga dostosować się do normalnego ruchu statku i zmian pływów bez używania szpuli jako wciągarki holowniczej lub ciągnącej.

• Interfejs monitorowania i bezpieczeństwa: długość kabla, napięcie, stan pracy, alarmy, zatrzymanie awaryjne i blokady specyficzne dla projektu → obsługuje kontrolowane łączenie i rozłączanie w ramach architektury bezpieczeństwa LVSC.

• Pakiet napędowy: silnik 2,2 kW, reduktor 146:1, wyjściowy moment obrotowy referencyjny 2100 N·m → zapewnia kontrolowany moment obrotowy przy obsłudze linki w opublikowanej konfiguracji.

• Przejście elektryczne: pierścień ślizgowy 3×350 A + 1×200 A + 4×20 A → zapewnia transmisję mocy obrotowej, uziemienia ochronnego i sterowania w układzie odniesienia.

• Standard/podstawa ochrony: Podstawa integracji systemu IEC/IEEE 80005-3:2025 z referencyjną obudową o stopniu ochrony IP56 → końcowe złącze, obudowa, kabel, sterowanie, klasa i zakres cyberodporności muszą zostać potwierdzone przez projekt.

Główne parametry techniczne

Konfiguracja referencyjna na podstawie dostarczonych danych produktu i zweryfikowanych informacji od dostawcy. Poniższe wartości opisują pakiet zarządzania kablami i podlegają ostatecznemu zatwierdzeniu projektu.

Przewodnik po wyborze i zapytaniach

Krok 1: Potwierdź wszystkie obowiązki związane z przyłączem lądowym niskiego napięcia: napięcie znamionowe statku, częstotliwość, wymagany prąd/moc, układ uziemienia, spodziewany poziom zwarcia, charakterystykę zasilania nabrzeża i mające zastosowanie wymagania projektowe IEC/IEEE 80005-3.

Krok 2: Sprawdź interfejs kabla zasilania lądowego i złącza: układ przewodów, typ kabla, średnicę zewnętrzną, minimalny promień zgięcia, długość po rozłożeniu, standard wtyczki/złącza okrętowego oraz to, czy sprzęt do zarządzania kablami znajduje się na statku, czy na lądzie.

Krok 3: Potwierdź zakres zarządzania kablami: ruch statku, zasięg pływów, lokalizację szpuli, kierunek prowadzenia kabla, dopuszczalne napięcie, zasięg ramy prowadzącej, rezerwową długość kabla i dostępną przestrzeń instalacyjną.

Krok 4: Potwierdź integrację sterowania i bezpieczeństwa: lokalne / zdalne / automatyczne tryby pracy, monitorowanie napięcia i długości, limity alarmowe, zatrzymanie awaryjne, pętla bezpieczeństwa / logika blokad, sygnały zezwalające i interfejsy z rozdzielnicami na statku i na lądzie.

Krok 5: Potwierdź zakres automatyzacji i cyberodporności: marka sterownika PLC / HMI, protokół komunikacyjny, połączenie sieciowe, polityka zdalnego dostępu, dokumentacja oprogramowania, wymagania właściciela i wszelkie obowiązujące zasady cybernetyczne klasy. Nie zakłada się zgodności z cyberbezpieczeństwem bez określonej architektury systemu i zakresu zatwierdzeń.

Krok 6: Podaj typ statku, status nowej budowy lub modernizacji, towarzystwo klasyfikacyjne, miejsce instalacji, ilość, rysunki GA / jednoliniowe / interfejsów, miejsce dostawy i wymagany czas dostawy dla wyceny.

Struktura

Zmotoryzowany bęben kablowy i stalowa rama | Przekładnia redukcyjna | Elektryczny pierścień ślizgowy | System sterowania PLC | Sprzężenie histerezy | Wyczuwanie napięcia | Monitorowanie długości kabla | Kabel zasilania lądowego i interfejs złącza | Prowadnica kabla / rama rolkowa | Skrzynki sterownicze i przyłączeniowe

Zarządzanie kablami zasilającymi na lądzie, połączenie i zalety bezpieczeństwa

• System zarządzania kablami na szpulach umożliwia przechowywanie kabla przyłączeniowego na lądzie w kontrolowany sposób, gdy nie jest on używany, oraz zapewnia zarządzanie wdrażaniem i odzyskiwaniem podczas podłączania i rozłączania.

• Automatyczne zarządzanie naprężeniem pozwala na rozwijanie lub odzyskiwanie kabla w określonych granicach w miarę zmiany pozycji statku lub poziomu pływów, pomagając zmniejszyć ryzyko nadmiernego naprężenia linki, niekontrolowanego luzu lub słabego wprowadzenia do szpuli.

• Monitorowanie długości i napięcia kabla zapewnia informację zwrotną o stanie wdrożenia i może być zintegrowane z alarmami, zezwoleniami, zatrzymaniem awaryjnym i logiką pętli bezpieczeństwa specyficzną dla projektu.

• Sterownik PLC może koordynować kierunek szpuli, sterowanie silnikiem, sprzężenie zwrotne napięcia, sprzężenie zwrotne długości, polecenia lokalne/zdalne i sygnały interfejsu. Ostateczną macierz przyczynowo-skutkową należy potwierdzić wraz z projektem elektrycznym statku i lądu.

• Układ pierścieni ślizgowych utrzymuje ciągłość elektryczną przez obracającą się szpulę. Końcowa wartość znamionowa prądu, poziom izolacji, wzrost temperatury, prąd upływu/prześwit, uziemienie i wymagania kontrolne powinny odpowiadać zatwierdzonemu projektowi elektrycznemu.

• Układ prowadnicy kabla/rolek steruje wprowadzaniem i wyprowadzaniem kabla ze szpuli. Geometrię prowadnicy należy sprawdzić pod kątem rzeczywistego minimalnego promienia zgięcia kabla, trasy obsługi złączy, układu nabrzeża/pokładu i oczekiwanego względnego ruchu statku.

• Jako część kompletnego połączenia lądowego niskiego napięcia, CMS zapewnia bezpieczną obsługę kabli, dzięki czemu statek może przenosić obciążenie elektryczne hotelu i pomocnicze do zasilania lądowego. Wynikająca z tego redukcja lokalnych emisji spalin i hałasu następuje dopiero po bezpiecznym podłączeniu, zasileniu i oddaniu do użytku całego systemu połączeń lądowych.

Atrybuty niestandardowe

• Kategoria produktu: System zarządzania kablami niskiego napięcia do zasilania lądowego (CMS) → sprzęt szpulowy do przechowywania, rozmieszczania, wyszukiwania, prowadzenia i monitorowania kabli ze statku na ląd.

• Referencyjne parametry elektryczne: 350 A / 690 V AC → w zakresie zastosowań IEC/IEEE 80005-3:2025; pełna zgodność z LVSC pozostaje przedmiotem ostatecznego projektu systemu i zakresu zatwierdzenia.

• Pojemność kabla: ok. 50 m, średnica zewnętrzna ≤65 mm → ostateczna pojemność szpuli zależy od rzeczywistej konstrukcji kabla, minimalnego promienia zgięcia, układu uzwojeń, końcówki złącza i zwojów rezerwowych.

• Automatyczne zarządzanie naprężeniem: PLC + sprzężenie zwrotne napięcia → kontroluje wysuwanie/odzyskiwanie w określonych granicach, aby chronić kabel nabrzeżny podczas normalnego ruchu statku.

• Monitorowanie: długość kabla + napięcie + stan pracy → obsługuje sygnalizację wdrożenia, alarmy, zezwolenia i logikę blokad specyficzną dla projektu.

• Interfejs złącza: Specyficzny dla projektu → wtyczka, gniazdo/złącze statku, uziemienie ochronne, styki pilota/sterowania oraz zgodność z normą IEC 60309-5 należy potwierdzić, jeśli ma to zastosowanie.

• Korzyści dla środowiska: Umożliwia zarządzane połączenie kablowe statek-brzeg → wspiera przenoszenie obciążenia elektrycznego statku na energię lądową, dzięki czemu można zmniejszyć lub zatrzymać pracę generatorów pomocniczych podczas postoju, co pomaga obniżyć lokalną emisję spalin i hałas.

• Odporność cybernetyczna: do potwierdzenia na podstawie zakresu projektu → Sieć PLC / HMI, dostęp zdalny, dokumentacja oprogramowania i wymagania dotyczące cyberbezpieczeństwa klasy muszą zostać określone przed złożeniem jakiegokolwiek oświadczenia o zgodności.

Jak to działa

Przygotowano miejsca do cumowania statków i przyłącze lądowe niskiego napięcia → Kabel jest rozwijany ze szpuli pod kontrolowanym napięciem → Interfejs wtyczka/złącze jest bezpiecznie podłączony → Stan zabezpieczeń, pętli bezpieczeństwa i blokad jest sprawdzany przez kompletny system LVSC → Zasilanie z lądu jest zasilane, a obciążenie statku jest przenoszone zgodnie z zatwierdzoną sekwencją działania → Generatory pomocnicze mogą być rozładowywane lub zatrzymywane podczas postoju w porcie → CMS monitoruje napięcie kabla i rozłożoną długość po podłączeniu → Przed wypłynięciem obciążenie wraca do generatora na pokładzie, zasilanie lądowe jest izolowane, kabel jest odłączany i zwijany na szpulę

Aplikacje

Przycumowe przyłącze lądowe niskiego napięcia | Zarządzanie kablami zasilającymi z lądu na statku | CMS oparty na bębenku na brzegu | Projekty elektryfikacji portów / prasowania na zimno | Nowa budowa integracji zasilania lądowego | Projekty modernizacji przyłączy lądowych | Kompatybilne promy, łodzie robocze, tankowce i inne statki handlowe podlegające parametrom elektrycznym projektu

Certyfikaty i zalety

Inspekcję klasyfikacyjną i certyfikację można zorganizować zgodnie ze specyfikacją projektu, zakresem wyposażenia, planem zatwierdzeń elektrycznych i obowiązującymi przepisami klasowymi. System zarządzania kablami powinien zostać poddany przeglądowi jako część kompletnej architektury połączeń lądowych niskiego napięcia, włączając interfejs złącza, uziemienie/połączenie ochronne, zabezpieczenie elektryczne, pętlę bezpieczeństwa, blokady, logikę sterowania i kompatybilność statek/brzeg. Energia z lądu może pomóc w ograniczeniu lokalnych emisji spalin i hałasu podczas postoju statku w porcie, gdy obciążenie elektryczne statku jest przenoszone z pokładowego źródła zasilania do kompatybilnego źródła zasilania na lądzie.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu Makers.

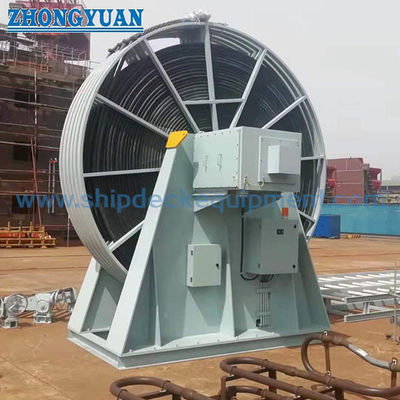

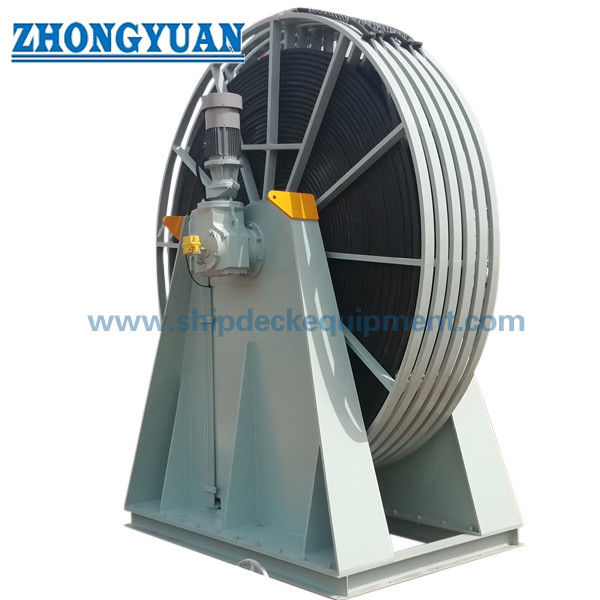

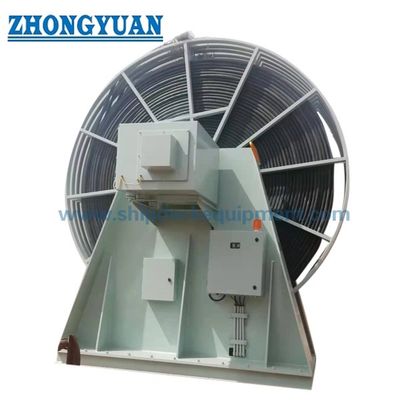

Rysunek i zdjęcia

Często zadawane pytania

P1: Czy ten produkt jest kompletnym systemem połączeń lądowych niskiego napięcia czy systemem zarządzania kablami?

Odpowiedź 1: Dostarczony sprzęt to przede wszystkim szpulowy system zarządzania kablami zasilania lądowego (CMS). Przechowuje, rozkłada, pobiera, prowadzi i monitoruje elastyczny kabel lądowy. Kompletna instalacja LVSC zwykle obejmuje również rozdzielnicę na statku i na lądzie, zabezpieczenia, uziemienie, funkcje pętli bezpieczeństwa i blokad, interfejsy złączy i inny sprzęt elektryczny określony w projekcie. Zakres ten należy potwierdzić przed wyceną.

P2: W jaki sposób system zarządzania kablami zasilającymi z lądu pomaga zmniejszyć emisję w porcie?

A2: CMS umożliwia fizyczne połączenie kablowe ze statku do brzegu i utrzymuje kontrolowane rozmieszczenie kabli, gdy statek jest zacumowany. Po bezpiecznym włączeniu zasilania całego systemu połączeń lądowych i przeniesieniu obciążenia statku na zasilanie lądowe, pomocnicze generatory wysokoprężne można rozładować lub zatrzymać, zgodnie z procedurą operacyjną statku, co pomaga zmniejszyć lokalną emisję spalin i hałas podczas postoju w porcie.

P3: Jakie informacje są wymagane przed wyceną i przeglądem zajęć?

A3: Zapewnij napięcie nabrzeżne, częstotliwość i wymagane obciążenie; typ kabla, rozmiar przewodu, średnica zewnętrzna, minimalny promień zgięcia i długość; złącze standardowe; miejsce instalacji na statku lub na lądzie; typ statku; obwiednia pływowa/ruchowa; wymagania dotyczące ramy prowadzącej; funkcje monitorowania naprężenia i długości; interfejsy sterujące; Wymagania dotyczące PLC/HMI i cyberodporności; towarzystwo klasyfikacyjne; GA / rysunki elektryczne; ilość; miejsce docelowe; i wymagany czas dostawy.
