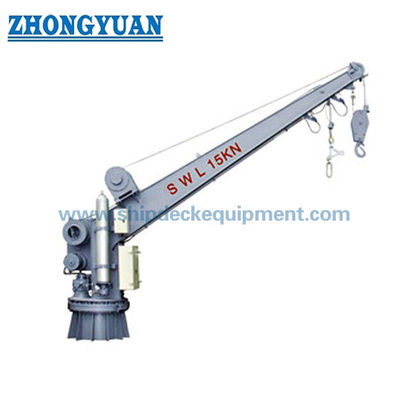

14kN Fixed Arm Slewing Type Rescue Boat Davit Ship Life Saving Equipment
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Model żurawika: | JYR21 | Certyfikat: | IACS, MED |
|---|---|---|---|
| SWL: | 23kN | Max. Maks. hoisting load podnoszenie ładunku: | 14 kN |
| Prędkość podnoszenia łodzi: | ≥18 m/min | Prędkość opuszczania łodzi: | S≥(0,4+0,02H) ×60=m/min Gdzie, S=Prędkość opuszczania wm/s |
| Podkreślić: | Jednoramienny żurawik frc,żurawik frc,żurawik łodzi ratowniczej |
||
opis produktu

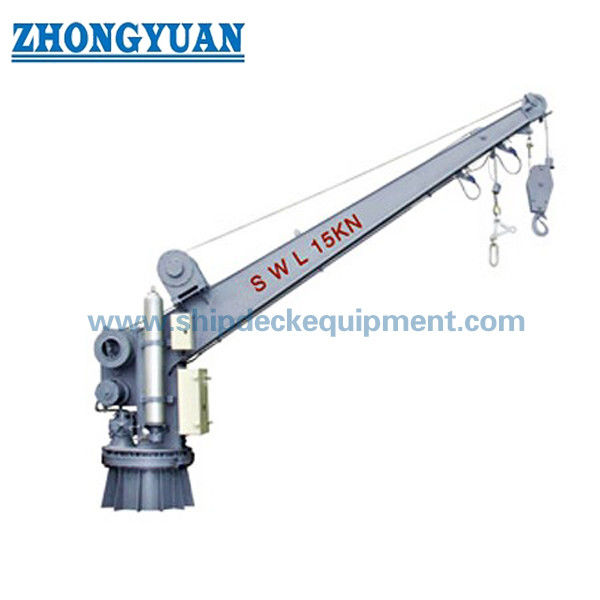

14kN Fixed Arm Slewing Type Rescue Boat Davit Ship Life Saving Equipment
Opis:
1-1 Żurawik jest produkowany i testowany pod aprobatą Towarzystwa Klasyfikacyjnego zgodnie z wymaganiami MSC.47(66)----1974 Poprawki SOLAS i MSC.48(66)----Międzynarodowy LSA.
1-2 Żurawik jest żurawikiem jednoramiennym obrotowym i opuszcza łódź na wodę za pomocą własnego ciężaru.
1-3 Żurawik jest żurawikiem hydraulicznym, obracanym przez akumulator lub pompę ręczną w przypadku awarii zasilania.
1-4 Łódź jest opuszczana za pomocą pilota zdalnego sterowania, dzięki czemu załoga może zwolnić i zatrzymać hamulec ręczny wciągarki z wnętrza łodzi poprzez połączenie przewodowe z ramieniem hamulca i szpulą drutu na wciągarce.Alternatywnie załoga może uruchomić hamulec ręczny na pokładzie.
1-5 Silnik zamontowany na stałe we wciągarce służy do podnoszenia łodzi/tratwy z 6 (sześcioma) osobami z powrotem do pozycji złożonej.
1-6 Wciągarka napędza bębny drutu za pomocą silnika poprzez przekładnie redukcyjne czołowe oraz wyposażona jest w ogranicznik prędkości odśrodkowej, hamulec ręczny opuszczania.
1-7 Inspekcje i testy żurawików są zgodne z IMO MSC.81(70).
Specyfikacja
| Model żurawika | JYR21 |
| Certyfikat | IACS, MED |
| SWL | 23kN |
| Maks.Podnoszenie ładunku | 14 kN |
| Prędkość podnoszenia łodzi | ≥18 m/min |
| S≥(0,4+0,02H) ×60=m/min Gdzie, S=Prędkość opuszczania w m/s | |
| Prędkość opuszczania łodzi | |
| H=Wysokość w metrach od głowicy żurawika do linii wodnej w najlżejszych warunkach pełnomorskich | |
| Maks.obrotowy ładunek | 14kN |
| Maks.kąt obrotu: | ≤3300 |
| Zapisany kąt obrotu mocy: | ≥1100 |
| Prędkość obrotu przez akumulator: | 0,6～0,8r/min |
| Prędkość obrotowa w energii elektrycznej | ≥0,25r/min |
| Projektowane warunki: | Obcas200+Przytnij100 |
| Spadek łodzi: | 18X19-16-1770-Galv-Brak obrotowy |
| Rodzaj składowanej jednostki napędowej: | NXQ-AB-40/31,5-FY |
| Stopień ochrony silnika: | IP56 |
| Klasa izolacji: | F |
| Źródło prądu: | AC,440V,60Hz,3frazy |
| Waga własna: | ~3000kg |
| Pojemność silnika | |
| Model silnika pompowni | Y112M-4-H |
| Moc | 4kW |
| Model wciągarki do łodzi | YZ132M1-4-H |
| Moc | 6,3 kW |
| Stopień ochrony | IP56 |
| Z grzejnikiem kosmicznym | Z |
| Klasa izolacji | F |
1 Zakres z naszego dostarczać MAKER:
| Numer seryjny |
Ilość (za komplet) |
Opisy |
| 1 | 1 zestaw | Kompletny zestaw davit |
| 2 | 1 zestaw | Zespół pompy |
| 3 | 1 zestaw | Akumulator |
| 4 | 4 zestawy | Wyłącznik krańcowy (IP56) |
| 5 | 1 zestaw | Panel startowy (IP56) |
| 6 | 1 zestaw | 7m przycisk z osłoną i 7m kablem |
| 7 | 1 zestaw | Linka zdalnego sterowania (drut ocynkowany) |
| 8 | 1 zestaw | Przewód główny, przewód sterujący itp. |
| 9 | 1 zestaw | Fundacja Davit |
| 10 | 1 zestaw | Płyta operacyjna (Mat'l: nierdzewna) |
| 11 | 1 zestaw | inne części zgodnie z przepisami |
| 12 | 1 zestaw | Roczne części zamienne |
2.Zakres z naszego dostarczać Z PODWÓRKA:
|
Nie |
ILOŚĆ (za komplet) |
Opisy |
| 1 | 1 | Kabel na pokładzie |
| 2 | 1 | Olej przekładniowy |
| 3 | 1 | Olej hydrauliczny |
| 4 | 1 | Wykonywanie testu na pokładzie |
| 5 | 1 | Montaż i spawanie |
3.Obraz metoda
Przygotowanie powierzchni: Śrutowanie do Sa2,5
|
Obraz |
Rodzaj |
Kolor |
DFT (μm) |
| Baza | 702 Żywica epoksydowa bogata w cynk (szary) | Szary | 2x40 |
| Środek | |||
| Powierzchnia |
