12.530 mm Hydraulic Anchor Windlass.

12.530 mm Hydraulic Anchor Windlass.

Przegląd produktu

Ten kompaktowy hydrauliczny windlass jest pojedynczą maszyną cygańską do obsługi kotwicy na małych statkach, łodziach roboczych, barkach i innych instalacjach, w których przestrzeń na pokładzie jest ograniczona.Podnośnik kablowy (cygan) jest dopasowany do określonej średnicy i klasy łańcucha kotwiczenia, podczas gdy pojedyncza głowica warping zapewnia pomocniczą zdolność obsługi liny.Sam windlass jest napędzany hydraulicznie i może być wyposażony w jednostkę napędową hydrauliczną napędzaną silnikiem elektrycznym (HPU), jeśli jest to wymagane przez projekt.

Wybór powinien opierać się na średnicy i stopniu łańcucha, masie kotwiczenia i głębokości kotwiczenia, wymaganej ciągłej i krótkotrwałej ciągłości, układzie hamulca/przerwy łańcucha, fundamencie pokładu,ustawienie rury hawse, oraz wymagania klasyfikacji. Zakres 12,5 ≈ 30 mm stanowi serię produktów; jeden cygan nie jest uniwersalny dla wszystkich rozmiarów łańcucha.pojemność hamulca, a obciążenia fundamentów są ostatecznie ustalone dla wybranego modelu i zatwierdzonego układu.

Szybkie specyfikacje

• Zakres rozmiarów łańcucha: 12,5×30 mm Łańcuch kotwiczy klasy 2 → każdy cygan jest dopasowywany do określonej średnicy łańcucha, klasy i geometrii ogniwa, a nie do całego zakresu.
• Ciągłe przyciąganie: około 6,6 ≈ 38,3 kN standardowe odniesienie → obliczone od 42,5 d2 N dla łańcucha klasy 2; ostateczne wartości projektowe odpowiadają wymaganiom wybranego modelu i klasy.
• Krótkotrwałe przyciąganie z powodu przeciążenia: około 10,0 ̇ 57,4 kN standardowego odniesienia → co najmniej 1,5 razy ciągłe przyciąganie w przypadku pracy przy przerwaniu kotwicy.
• Obciążenie przytrzymujące hamulca: około 41,5 ̇ 231,4 kN odniesienia z oddzielnym zatyczkiem łańcucha → na podstawie kryterium 45% obciążenia przerywania łańcucha;układ bez zatrzasku wymaga wyższej podstawy projektowania hamulca / fundamentów.
• Średnia prędkość podnoszenia: ≥9 m/min → odniesienie równoważne minimalnej średniej prędkości łańcucha 0,15 m/s na podstawie właściwych parametrów wydajności przedniego szyby.
• Konfiguracja: pojedynczy cygan + pojedyncza głowica warping → obsługa łańcucha kotwiczenia z pomocniczym obsługą liny w jednej kompaktowej jednostce pokładowej.
• System napędowy: silnik hydrauliczny z przekładnią redukcyjną → ciśnienie HPU, przepływ, przemieszczenie silnika i moc silnika elektrycznego są specyficzne dla modelu i wybierane w celu spełnienia obciążenia i prędkości łańcucha.
• Kontrola i instalacja: lokalne sterowanie hydrauliczne z mocowaną na pokładzie płytką łóżkową → zdalne sterowanie / proporcjonalne sterowanie, zatykacz łańcucha, śruby fundamentów,i wzmocnienie pokładu potwierdzone zgodnie z zakresem projektu.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdź średnicę łańcucha kotwiczącego, klasę łańcucha 2 / projekt, wymiary łącznika przyczep i informacje o certyfikacie łańcucha.

Krok 2: Potwierdź masę kotwicy, długość łańcucha, głębokość kotwiczenia, układ rury hawse / spurling-pipe oraz wymaganą ciągłą i krótkoterminową ciągłość.

Krok 3: Potwierdź układ hamulca i zatykacza łańcuchowego, kierunek kierownicy łańcucha, podstawy pokładu, dostępny odcisk, orientację wału / silnika oraz czy projekt jest nowobudową czy wymianą.

Krok 4: Potwierdzenie układu zasilania hydraulicznego: dedykowane elektro-hydrauliczne HPU lub połączenie z istniejącym systemem hydraulicznym, w tym dostępne ciśnienie, przepływ, zasilanie, napięcie regulacyjne,wymagania dotyczące stacji sterowania.

Krok 5: Potwierdź wymagania dotyczące głowicy obrotnej, w tym planowane zadanie obsługi liny i wymaganą średnicę ciągnięcia liny/liny.

Krok 6: Potwierdzenie wymogów dotyczących klasyfikacji społeczności/flagi, zakresu certyfikatu, kontroli lub badań świadków, ilości, miejsca przeznaczenia, wymaganego czasu dostawy,i podać rysunki GA / układu pokładowego lub zdjęcia odniesienia, gdy są dostępne.

Struktura i składniki

Deck bedplate | Hydraulic motor | Reduction gearbox | Single chain gypsy / cable lifter | Clutch | Band brake | Single warping head | Shaft and bearings | Local hydraulic control | Electric motor-driven HPU when included in supply

Zalety napędu hydraulicznego, hamulców i instalacji

• napęd hydrauliczny zapewnia wysoki moment startowy i płynne sterowanie niską prędkością do obsługi kotwicy;stosunek silnika i redukcji jest wybierany w zależności od wymaganej prędkości ciągnięcia i podnoszenia łańcucha, a nie jednej wartości ciśnienia / przepływu dla całej serii.
• Wykorzystuje się go w celu zmniejszenia szerokości maszyny i jest odpowiedni w przypadku obsługi jednego łańcucha kotwiczenia na stacji wiatrówki.i zaangażowanie łańcucha musi być zgodne z określonym łańcuchem kotwiczenia.
• Zdejmowalne koło cygańskie i hamulce mechaniczne umożliwiają odłączanie podnoszącego kable od napędu, a sterowanie łańcuchem podczas wypłaty lub utrzymania,z zastrzeżeniem zatwierdzonego porozumienia operacyjnego.
• Układ wielkości hamulca musi być skoordynowany z zatyczką łańcuchową.Różnica ta ma również wpływ na obciążenia płytki łóżkowej i podstawy pokładowej.
• Głowa wygięcia może wspierać obsługę liny pomocniczej podczas operacji pokładowych.funkcję tę należy określić oddzielnie i zweryfikować w stosunku do obowiązujących wymogów dotyczących kociołka.
• Integracja pokładowa powinna dopasować cygan do rury hawse i rury łańcuchowej / rury sprężynowej, przy jednoczesnym utrzymaniu dostępu serwisowego do hamulca, sprzęgła, łożysk, silnika hydraulicznego i rur.
• Badania akceptacji, kontrole wycieków hydraulicznych, badania funkcjonalne, badania obciążenia/przekręcenia, badania utrzymania hamulca,i świadectwo w klasie można zorganizować zgodnie ze specyfikacją projektu i zakresem zatwierdzenia.

Atrybuty niestandardowe

• Rodzaj produktu: hydrauliczne wiatraki do kotwiczenia → kompaktowe napędzane maszyny do przenoszenia kotwiczenia do pojedynczego łańcucha kotwiczenia.
• Zakres łańcucha: 12,5 / 14 / 16 / 17,5 / 19 / 20,5 / 22 / 24 / 26 / 28 / 30 mm → wybierz jeden rozmiar łańcucha na cygana zgodnie z rzeczywistym łańcuchem.
• Podstawa klasyfikacji łańcucha: klasa 2 → główna strona internetowa tabela obowiązków wykorzystuje standardową formułę odniesienia klasy 2; inne klasy łańcuchów wymagają ponownego obliczenia.
• Konfiguracja: pojedynczy cygan + pojedyncza głowica warping → łączy obsługę łańcucha kotwiczenia z obsługą pomocniczej liny w jednej maszynie pokładowej.
• Napęd: hydrauliczny → wyposażony w HPU napędzane silnikiem elektrycznym lub dopasowany do niego zgodnie z wybranym modelem i źródłem zasilania naczynia.
• Parametry hydrauliczne: do potwierdzenia przez model → ciśnienie i przepływ muszą być dopasowane do przemieszczenia silnika, wymaganego przyciągania, prędkości i konstrukcji HPU.
• Zamknięcie hamulca / łańcucha: specyficzne dla projektu → potwierdzić, czy zamknięcie łańcucha jest zamontowane oddzielnie, ponieważ zmienia się podstawa konstrukcyjna obciążenia utrzymującego.
• Kontrola: Lokalne ręczne sterowanie hydrauliczne jako podstawowa koncepcja → można dyskutować o zdalnym lub proporcjonalnym sterowaniu, gdy jest to wymagane przez projekt.
• Referencyjna baza projektowania: ISO 4568:2021 i mające zastosowanie zasady klasyfikacji → ostateczna norma umowna i podstawa zatwierdzenia mają zostać potwierdzone.
• Instalacja: Na pokładzie zamontowana płytka łóżkowa → szczegóły o śrubokrętach / spawaniach fundamentów, wzmocnienie pokładu, przewód łańcucha i dopuszczenie do użytku zgodnie z zatwierdzonym GA.

Jak to działa

Electric motor drives the hydraulic pump → HPU supplies pressure oil to the windlass hydraulic motor → reduction gearing turns the chain gypsy to heave or veer the anchor chain → clutch disconnects the gypsy when required → mechanical brake controls and holds the cable lifter → warping head provides auxiliary rope handling

Wnioski

Łodzie robocze barki małe statki towarowe i służbowe statki lądowe i przybrzeżne podlegające obowiązującym przepisom kompaktowe stacje kotwiczenia na przednim pokładzie nowe budynki i projekty zastępcze

Certyfikacje i zalety

Zatwierdzenie klasyfikacji, inspekcja i certyfikaty mogą być zorganizowane zgodnie z wymaganiami projektu, wybranym modelem, zakresem badań, identyfikowalnością materiału/komponentu oraz procedurą zatwierdzenia klasy.Dostępność certyfikatu i punktów świadków należy potwierdzić przed cytowaniemNie zakłada się, że są one uwzględniane w każdym zamówieniu.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

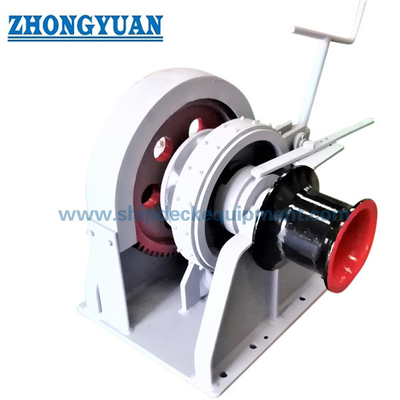

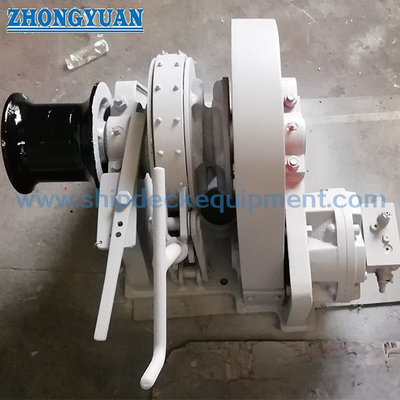

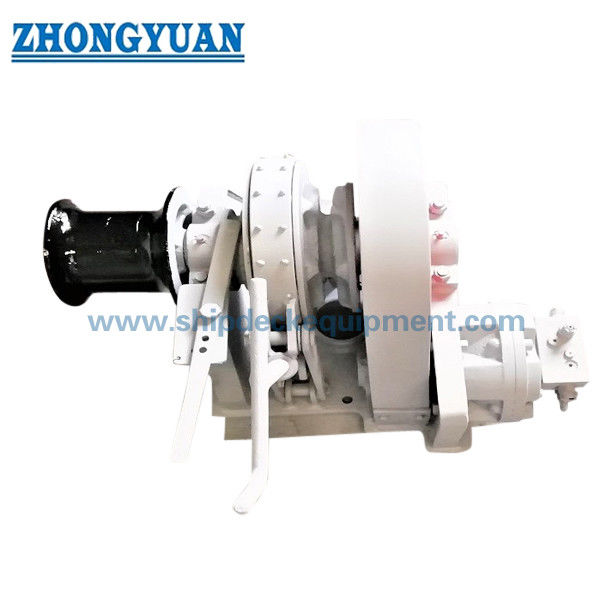

Rysunek i zdjęcia

,

Częste pytania

P1: Czy jeden Cygan potrafi obsłużyć każdy rozmiar łańcucha od 12,5 do 30 mm?

Odpowiedź 1: Nie. Wskaźnik 12,5 ≈ 30 mm jest zakresem seryjnym. Podnoszący cygan / kabel jest wybierany dla określonej średnicy łańcucha kotwiczenia, stopnia i geometrii łącza.wymiarów łańcucha lub próbki łańcucha / rysunku należy sprawdzić przed potwierdzeniem cygana.

P2: Dlaczego wymagane obciążenie hamulca zależy od tego, czy zamontowano zatyczkę łańcuchową?

A2: zatyczka łańcuchowa posiada funkcję przytrzymania statycznego.natomiast przednia ścianka bez oddzielnego korka wymaga większej podstawy hamulca i konstrukcji nośnejZ tego względu przed wyborem hamulca i podstawy należy potwierdzić układ.

P3: Jakie informacje są potrzebne do rozmiaru jednostki napędowej hydraulicznej i przygotowania oferty?

A3: Należy podać średnicę i stopień łańcucha, masę kotwicy, długość łańcucha/głębokość kotwiczenia, wymaganą prędkość, układ zapasowy łańcucha, źródło zasilania statku,dostępne ciśnienie / przepływ hydrauliczny w przypadku zastosowania istniejącego systemu, obowiązek głowy warpingowej, wymagania klasowe, układ pokładu GA / fundament, ilość, miejsce dostawy i wymagany czas dostawy.
