Marynarka ręczna wiertarka wiertarka ręczna do wyposażenia pokładu statku
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Bezpieczna siła uciągu: | 5-100 KN | Trzymanie ładunku: | 50-1000 KN |
|---|---|---|---|
| Pojemność bębna: | Dostosowane | Tworzywo: | Stal miękka, stal nierdzewna |
| Obróbka powierzchniowa: | Sandblasting do S2.5 + 3 warstwy farby epoksydowej, ocynkowane | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS itp. |
| Podkreślić: | Wciągarka sprzęgająca 1000KN,wciągarka z pojedynczym bębnem 1000KN,wyposażenie pokładu statku 1000KN |
||
opis produktu
Instrukcja morska Wciągarka sprzęgająca | Ręczna Wciągarka ręczna do wyposażenia pokładowego statku
Przegląd produktu
Jednobębnowa wciągarka sprzęgająca ręczna to ręcznie obsługiwana wciągarka pokładowa używana do obsługi lin, lekkiego ciągnięcia, pozycjonowania i prac przytrzymujących na barkach, statkach śródlądowych, łodziach roboczych i małych konstrukcjach pokładowych, gdzie nie jest wymagana moc elektryczna ani hydrauliczna. Jest obsługiwana za pomocą kółka ręcznego lub dźwigni, z przekładnią zębatą i mechanizmem zapadkowym lub hamulcowym używanym do kontrolowania ruchu i utrzymywania napięcia liny podczas pracy.
Produkt ten powinien być pozycjonowany jako ręczna wciągarka do obsługi i przytrzymywania lin, a nie jako napędzana wciągarka holownicza, wciągarka podnosząca lub urządzenie do podnoszenia personelu, chyba że dostarczono specjalnie certyfikowany projekt do tego celu. Dostarczone dane podają bezpieczną zdolność ciągnięcia, obciążenie przytrzymujące, konfigurację z jednym bębnem, opcjonalny hamulec lub zapadkę oraz niestandardową pojemność bębna. Średnica liny, rozmiar bębna, przełożenie, podstawa montażowa, siła ręczna i zakres certyfikatu powinny zostać potwierdzone przed wyceną i produkcją.
Szybkie specyfikacje
- Typ produktu: Jednobębnowa ręczna wciągarka sprzęgająca → odpowiednia do ręcznej obsługi i przytrzymywania lin na pokładzie.
- Bezpieczna zdolność ciągnięcia: 5–100 kN → używana jako główny parametr wyboru ciągnięcia; nie powinna być przeliczana na SWL, MBL ani zdolność holowniczą bez zatwierdzonego obliczenia.
- Obciążenie przytrzymujące: 50–1000 kN → odnosi się do urządzenia przytrzymującego lub mechanizmu hamulca/zapadki; nie jest to to samo co ręczna zdolność ciągnięcia.
- Pojemność bębna: Dostosowana → średnica liny, długość liny, kąt nachylenia, szerokość bębna i wysokość kołnierza muszą zostać potwierdzone dla każdego projektu.
- Metoda obsługi: Kółko ręczne lub dźwignia → odpowiednia tam, gdzie wymagana jest prosta obsługa ręczna i lokalne sterowanie.
- Urządzenie przytrzymujące: Hamulec lub zapadka → używane do zapobiegania niekontrolowanemu obrotowi bębna podczas utrzymywania napięcia liny.
- Konstrukcja: Jednobębnowa z przekładnią zębatą → przełożenie i zmiana prędkości powinny zostać potwierdzone zgodnie z wymaganą siłą ciągnięcia i siłą ręczną.
- Obróbka powierzchni: Piaskowanie Sa 2.5 + 3-warstwowa farba epoksydowa lub ocynkowane wykończenie → ostateczne pokrycie zgodne ze specyfikacją środowiska morskiego i projektu.
Główne parametry techniczne
| Parametr | Dostarczona wartość / Zakres | Znaczenie inżynieryjne |
| Bezpieczna zdolność ciągnięcia | 5–100 kN | Główny zakres wyboru ręcznego ciągnięcia; wartość końcowa powinna odpowiadać obciążeniu liny i zadaniu roboczym. |
| Obciążenie przytrzymujące | 50–1000 kN | Wartość związana z przytrzymywaniem/hamulcem lub zapadką; przed użyciem inżynieryjnym należy potwierdzić metodę testowania i współczynnik bezpieczeństwa. |
| Konfiguracja bębna | Jednobębnowa | Odpowiednia do układu przechowywania i obsługi jednej liny lub liny stalowej. |
| Pojemność bębna | Dostosowana | Potwierdź średnicę liny, długość liny, szerokość bębna, wysokość kołnierza i układ warstw liny. |
| Metoda obsługi | Dźwignia ręczna lub kółko ręczne | Wybierz zgodnie z wymaganą siłą ręczną, dostępem operatora i układem pokładu. |
| Urządzenie przytrzymujące | Hamulec lub zapadka | Używane do utrzymywania napięcia liny i kontrolowania ruchu bębna; ostateczny typ powinien być zgodny z wymaganiami zastosowania. |
| Materiał | Stal miękka / stal nierdzewna | Klasa materiału i poziom odporności na korozję powinny zostać potwierdzone przed produkcją. |
| Obróbka powierzchni | Piaskowanie Sa 2.5 + 3-warstwowa farba epoksydowa / ocynkowana | Wybierz zgodnie z ekspozycją na środowisko morskie, systemem powłok i wymaganiami konserwacyjnymi. |
| Zakres certyfikatu | Dostępne CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS itp. zgodnie z zamówieniem | Poziom certyfikatu i inspekcja nadzoru klasowego powinny zostać uzgodnione przed wyceną. |
Przewodnik wyboru i zapytania
Krok 1: Potwierdź wymaganą bezpieczną zdolność ciągnięcia w zakresie 5–100 kN zgodnie z zadaniem obsługi liny, oczekiwanym napięciem linii i rzeczywistym warunkiem pracy.
Krok 2: Potwierdź wymagane obciążenie przytrzymujące i czy wciągarka wymaga mechanizmu zapadkowego, hamulca mechanicznego, czy obu. Obciążenie przytrzymujące powinno być sprawdzane oddzielnie od zdolności ciągnięcia.
Krok 3: Potwierdź typ liny, średnicę liny, długość liny i wymaganą pojemność bębna. Szerokość bębna, wysokość kołnierza, liczbę warstw liny i metodę kotwiczenia liny należy potwierdzić na rysunku.
Krok 4: Potwierdź metodę obsługi: kółko ręczne, dźwignia ręczna, mechanizm zmiany biegów, pozycja operatora i dopuszczalna siła ręczna do obsługi przez jedną osobę.
Krok 5: Potwierdź układ montażu na pokładzie, podstawę, szczegóły śrub lub spawania, wolną przestrzeń wokół i czy instalacja jest dla nowej budowy, wymiany, barki czy statku śródlądowego.
Krok 6: Potwierdź materiał, obróbkę powierzchni, opcję stali nierdzewnej, wykończenie ocynkowane, system powłok, wymagania dotyczące certyfikatu, ilość, miejsce docelowe i wymagania dotyczące dostawy.
Struktura i komponenty
Jednobębnowa lina | Rama boczna | Kółko ręczne lub dźwignia ręczna | Przekładnia zębata | Zapadka lub zabierak przytrzymujący | Opcjonalny hamulec mechaniczny | Wał bębna i obszar tulei/łożyska | Punkt kotwiczenia liny | Podstawa montażowa na pokładzie | Pokrywa ochronna do potwierdzenia
Zalety ręcznej obsługi, przekładni i przytrzymywania
- Obsługa ręczna umożliwia obsługę lin w miejscach, gdzie nie ma dostępnej mocy hydraulicznej lub elektrycznej, lub gdzie preferowane jest proste lokalne urządzenie obsługowe.
- Przekładnia zębata może zapewnić przewagę mechaniczną dla większego wysiłku ciągnącego, podczas gdy zmiana biegów może być używana do szybszego wybierania luzu lub łatwiejszego wciągania, w zależności od konstrukcji.
- Zapadka, zabierak przytrzymujący lub mechanizm hamulcowy pomaga utrzymać napięcie liny i zmniejszyć ryzyko niekontrolowanego obrotu bębna w kierunku przeciwnym podczas pracy.
- Jednobębnowa konstrukcja jest prosta w inspekcji i konserwacji, co czyni ją odpowiednią dla barek, statków śródlądowych i małych urządzeń pokładowych.
- Pozycja operatora, promień kółka ręcznego, długość dźwigni ręcznej, osłona przekładni i wolna przestrzeń wokół powinny zostać sprawdzone, aby obsługa ręczna była praktyczna i bezpieczna.
- Ta strona nie przedstawia wciągarki jako sprzętu podnoszącego. Podnoszenie, podnoszenie personelu lub obciążenie podporowe wymaga oddzielnego certyfikowanego projektu, zatwierdzonego systemu hamulcowego i weryfikacji specyficznej dla projektu.
Atrybuty niestandardowe
- Typ produktu: Jednobębnowa ręczna wciągarka sprzęgająca → ręczna wciągarka pokładowa do obsługi lin na statkach i barkach.
- Zakres ciągnięcia: 5–100 kN → wybierz zgodnie z obciążeniem roboczym i zadaniem obsługi liny.
- Zakres przytrzymywania: 50–1000 kN → potwierdź znamionowe obciążenie hamulca lub zapadki, podstawę testową i współczynnik bezpieczeństwa przed użyciem w wyborze inżynieryjnym.
- Pojemność bębna: Dostosowana → średnica liny i wymagana długość liny określają wymiary bębna.
- Obsługa: Kółko ręczne lub dźwignia ręczna → wybierz zgodnie z dostępem operatora i wymaganą siłą ręczną.
- Prędkość / Przekładnia: Mechanizm zmiany biegów do potwierdzenia → można rozważyć wyższą prędkość do wybierania luzu i niższą prędkość do cięższego ciągnięcia, gdy jest to określone.
- Materiał: Stal miękka lub stal nierdzewna → należy potwierdzić dokładną klasę i zakres certyfikatu materiałowego.
- Obróbka powierzchni: System farby epoksydowej lub wykończenie ocynkowane → wybierz zgodnie z obszarem statku, ekspozycją na korozję i wymaganiami konserwacyjnymi.
- Wymagania dotyczące certyfikatu: Dostępne zgodnie z zakresem zamówienia → certyfikat producenta, certyfikat materiałowy, certyfikat klasyfikacyjny lub inspekcja nadzoru powinny zostać potwierdzone przed wyceną.
Jak to działa
Operator obraca kółko ręczne lub dźwignię ręczną → Przekładnia zębata napędza jednobębnową → Lina jest nawijana lub rozwijana pod kontrolą → Zapadka, zabierak przytrzymujący lub hamulec przytrzymuje bęben, gdy jest to wymagane → Napięcie liny jest przenoszone przez wał bębna, ramę i podstawę montażową na konstrukcję pokładu.
Zastosowania
Barki | Statki śródlądowe | Małe łodzie robocze | Statki serwisowe | Obsługa lin w stoczniach | Regulacja liny cumowniczej | Obsługa lin użytkowych na pokładzie | Wymiana ręcznych wciągarek pokładowych
Certyfikaty i zalety
Certyfikaty mogą być aranżowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiałów i procedurą zatwierdzania towarzystwa klasyfikacyjnego.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

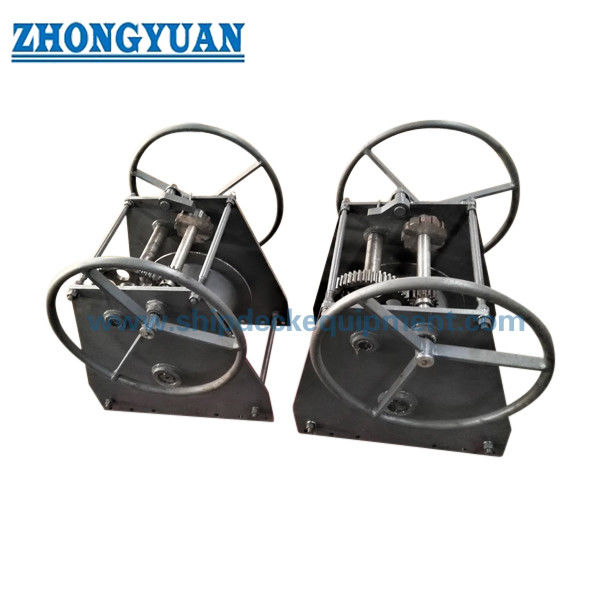

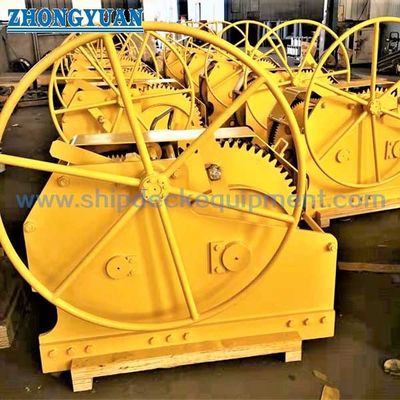

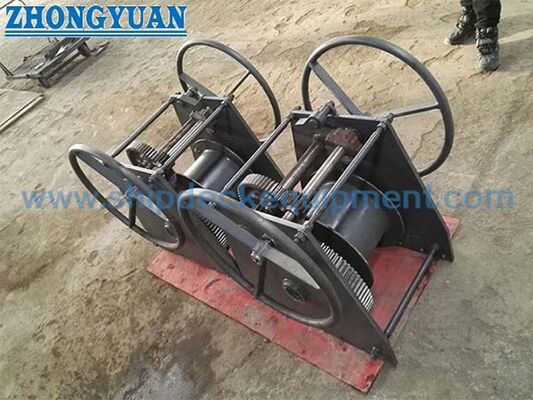

Rysunki i zdjęcia
FAQ
P1: Jak należy wybrać odpowiednią ręczną wciągarkę sprzęgającą?
O1: Wybierz wciągarkę zgodnie z bezpieczną zdolnością ciągnięcia, obciążeniem przytrzymującym, typem liny, średnicą liny, długością liny, pojemnością bębna, metodą obsługi, przełożeniem, wymogiem hamulca lub zapadki oraz warunkami instalacji na pokładzie. W przypadku projektów wymiany należy również sprawdzić istniejącą fundament i prowadzenie liny.
P2: Jaka jest różnica między bezpieczną zdolnością ciągnięcia a obciążeniem przytrzymującym?
O2: Bezpieczna zdolność ciągnięcia odnosi się do parametru wyboru ciągnięcia dla ręcznego wciągania. Obciążenie przytrzymujące odnosi się do zdolności urządzenia przytrzymującego, zapadki lub mechanizmu hamulcowego do utrzymywania napięcia liny. Te dwie wartości nie powinny być mylone, a dokładna podstawa testowa powinna zostać potwierdzona przed zatwierdzeniem inżynieryjnym.
P3: Czy ta ręczna wciągarka może być używana jako wciągarka podnosząca?
O3: Domyślnie nie. Ta strona opisuje ręczną wciągarkę pokładową do obsługi lin. Użycie do podnoszenia lub związane z personelem wymaga specjalnego certyfikowanego projektu podnoszącego, zatwierdzonego mechanizmu hamulcowego, testów obciążeniowych oraz zatwierdzenia klasyfikacyjnego lub urzędowego zgodnie z wymaganiami projektu.
