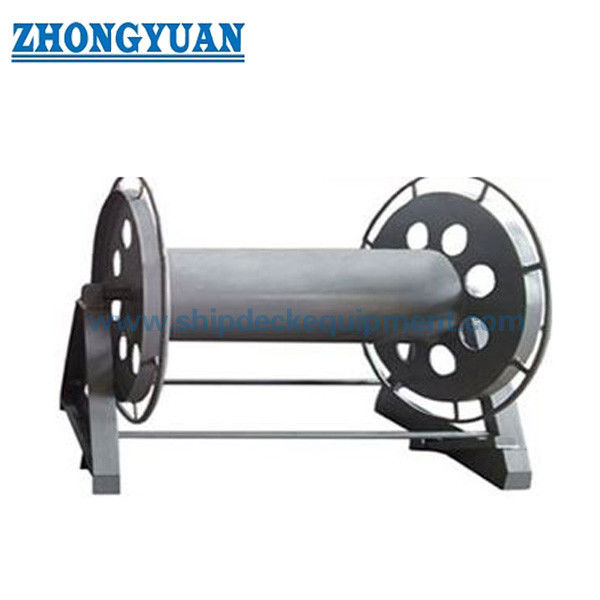

13-32mm Kompaktowy kołowierz bez uchwytu.

13-32mm Kompaktowy kołowierz bez uchwytu.

Przegląd produktu

Węzeł liny stalowej typu AW jest przeznaczony do kompaktowego przechowywania żeglugi żeglugowej, w której nie jest wymagana wyciągająca ręka.

Profil bębna jest prosty i kompaktowy dzięki konstrukcji bez uchwytu.

W porównaniu z rolkami typu A z uchwytem typ AW zmniejsza wystające części i zapewnia prostszą strukturę dla zastosowań zorientowanych na magazynowanie.

Węzeł służy wyłącznie do przechowywania, nie do podnoszenia lub ciągnięcia.

Podstawa śrubkowana, smarowane łożyska, opcjonalne hamulce lub szpilki zamykające oraz gładkie wykończenie wolno-krawiające zapewniają bezpieczne przechowywanie i łatwiejsze ustawienie na pokładzie.

Szybkie specyfikacje

• Stosowny średnica drutu stalowego: 13-32 mm -> nadaje się do przechowywania małych i średnich statków żeglugowych
• Działanie: brak uchwytu, działanie uchwytu bębna -> Operatory obracają rolkę, chwytając zewnętrzną krawędź bębna
• Kompaktna struktura: brak wystającej uchwytu -> Lepsza dla ograniczonej powierzchni pokładowej i pomieszczeń magazynowych
• Standard: CB/T 3468-92 Typ AW -> Normy odniesienia dla żeglugi morskiej
• Pojemność bębna: 120-190 m -> Wybierane według średnicy liny i wymaganej długości przechowywania
• hamulce / zamykanie: dostępne hamulce stopniowe lub plamki zamykające -> utrzymuje stabilność bębna podczas przechowywania
• Przymocowanie podstawy: podstawa śrubkowana -> wygodna instalacja, usunięcie i przeniesienie
• Struktura: Projektowanie otworów redukcji masy -> Zmniejsza masę produktu przy zachowaniu wytrzymałości konstrukcyjnej
• Układ łożysk: konstrukcja łożyska smarowanego -> łatwiejsze obrócenie i mniejszy wysiłek ręczny
• Materiał: Stal łagodna / 304 / 316L stal nierdzewna -> Wybrane zgodnie z korozją i wymaganiami budżetowymi
• Obsługa powierzchniowa: galwanizacja na gorąco / wybuchy Sa2.5 + powłoka epoksydowa / polerowana stal nierdzewna -> Ochrona przed korozją morską
• Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów

Główne parametry techniczne

Uwaga: Model, szczegóły hamulca, układ podstawy i wymiary bębna można potwierdzić zgodnie z rysunkami projektu i układem pokładu statku.

Przewodnik do wyboru

Krok 1 - Potwierdzenie średnicy liny drutowej -> Wybierz AW13, AW17, AW21, AW26 lub AW32 zgodnie z wielkością liny

Krok 2 - Potwierdzenie wymogu kompaktowego pokładu -> Wybierz AW, gdy nie jest preferowany uchwyt wystający

Krok 3 - Potwierdzenie sposobu działania -> Operatorzy obracają się, trzymając zewnętrzną obrzeż bębna

Krok 4 - Potwierdzenie długości przechowywania -> Pojemność bębna dopasowania od 120 m do 190 m

Krok 5 - Potwierdzenie wymogu hamulca lub blokady -> Zalecane dla bezpiecznego przechowywania i stabilnego stanu pokładowego

Krok 6 - Potwierdzenie mocowania podstawy i powłoki -> System przypiętej podstawy i powłoki zgodnie z układem pokładu statku

Krok 7 - Potwierdzenie wymogu certyfikatu -> Certyfikat testowy producenta lub certyfikat klasy zgodnie z wymaganiami projektu

Struktura

bęben. Drubka stalowa. Drubka rdzenia. Ołów. Płynne łożyska. Ramka podtrzymująca.

Zalety projektowania i jakości

• Konstrukcja bez uchwytu -> Unika wystającego uchwytu i poprawia kompaktowość przechowywania
• Operacja uchwytu bębna -> Operatorzy obracają się, trzymając zewnętrzną krawędź bębna
• Prostsza struktura -> Mniej zewnętrznych części obsługujących i łatwiejsze składowanie
• Otwory redukcyjne -> Zmniejszenie masy produktu bez wpływu na wytrzymałość konstrukcyjną
• hamulce stopniowej lub szpilki blokującej -> utrzymuje stabilność bębna podczas przechowywania lub w stanie gotowości
• Układ łożysk smarowanych -> płynne obrócenie i mniejsze wysiłki ręczne
• Podstawa śrubowana -> wygodna instalacja, usunięcie i przeniesienie
• Gładkie wolne krawędzie -> Chroni operatorów przed ostrymi krawędziami i poprawia bezpieczeństwo obsługi
• Gładka powierzchnia kontaktu liny -> Zmniejsza ryzyko uszkodzenia liny drutowej podczas uzwojenia i przechowywania

Atrybuty niestandardowe

• Rodzaj produktu: Kompaktowy, bezprzewodowy kołnierz do przechowywania liny stalowej -> Używany do przechowywania liny żeglugowej, nie podnoszący
• Standard: CB/T 3468-92 Typ AW -> Standard referencyjny dla rol morskich
• Zastosowana linia: linia stalowa o szerokości 13-32 mm -> pokrywa potrzeby magazynowania o małej i średniej średnicy
• Pojemność: 120-190 m -> Wybrane na podstawie średnicy liny i wymaganej długości przechowywania
• Działanie: Działanie uchwytu bębna -> Operatorzy obracają rolkę, trzymając zewnętrzną krawędź bębna
• Struktura: Brak wystającej uchwytu -> Przystosowany do kompaktowego przechowywania i ograniczonej powierzchni pokładowej
• hamulce: dostępne hamulce stopniowe -> poprawia stabilność przechowywania
• Zamknięcie: dostępny szpil - utrzymuje bezpieczeństwo bębna podczas przechowywania
• Instalacja: Podstawa śrubkowana -> Łatwe montaż i przenoszenie
• Materiał: Stal łagodna / 304 / 316L stal nierdzewna -> Wybierz na podstawie korozji i wymogów budżetowych
• Obsługa powierzchniowa: galwanizacja na gorąco / powłoka epoksydowa / polerowana stal nierdzewna -> Ochrona przed korozją morską
• Dostosowanie: Rozmiar bębna, układ podstawy, hamulce, szpilkę zamykającą i materiał -> Wspiera specyficzne wymagania projektu
• Certyfikat: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate -> Wspiera wymagania dotyczące dokumentacji projektu i inspekcji

Przewodnik do zapytania

Proszę podać średnicę liny drutowej, długość liny, wymagania dotyczące kompaktowej przestrzeni, wymagania dotyczące hamulca lub blokady, układ mocowania podstawy, materiał, obróbkę powierzchni i wymagania dotyczące certyfikacji.

Jeśli nie masz pewności co do odpowiedniego rozmiaru bębna, wyślij nam średnicę i długość liny, a my polecimy odpowiednią konfigurację bębna.

Jak to działa

Węzeł stalowy jest zwinięty na bęben do przechowywania. Operatorzy obracają rolę, chwytając zewnętrzną obrzeż bębna, podczas gdy układ łożyska zapewnia płynny ruch.Stopniowe hamulce lub szpilki blokujące zabezpieczają rolę, gdy linia jest przechowywana lub gdy rolka nie jest włączona.

Wnioski

Kompaktowe przechowywanie liny drutowej na pokładzie statku ograniczona przestrzeń na pokładzie zapasowe przechowywanie liny mocowania wyposażenie statku warsztatowe przechowywanie liny

Certyfikacje i zalety

Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.gładkie, wolne krawędzie i dostosowywalne materiały/powłoki.

Rysunek i zdjęcia

Rysunek ogólnej aranżacji i zdjęcia produktu

Zamówienie

Określ: typ modelu AW, średnica liny drutowej, długość liny, wymagania dotyczące kompaktowej przestrzeni, wymagania dotyczące hamulca lub blokady, materiał, obróbka powierzchni, układ podstawy ze śrubokrętem,wymóg ilościowy i certyfikacji.

Częste pytania

P1: Dlaczego wybrać AW bez uchwytu rolki?
Odp.: Typ AW jest odpowiedni, gdy preferowana jest kompaktowa struktura i mniejsza liczba wystających części do zastosowań zorientowanych na magazynowanie.

P2: Jak działa rolka bez uchwytu?
Odpowiedź: Operatory obracają rolkę, trzymając zewnętrzną obrzeż bębna.

P3: Czy typ AW jest lepszy dla ograniczonej powierzchni pokładowej?
Odpowiedź: Tak, konstrukcja bez uchwytów zmniejsza wystające części i ułatwia ich umieszczenie w kompaktowych pomieszczeniach magazynowych.

P4: Czy ta rolka służy do podnoszenia lub ciągnięcia?
Odpowiedź: Nie. To jest bęben do przechowywania sznurka stalowego, a nie chylnik podnoszący lub holowany.

P5: Czy można dostosować obróbkę powierzchni?
O: Tak. Dostępne są galwanizacja na gorąco, wybuchowanie Sa2,5 oraz powłoka epoksydowa, polerowana stal nierdzewna i specjalne powłoki.
