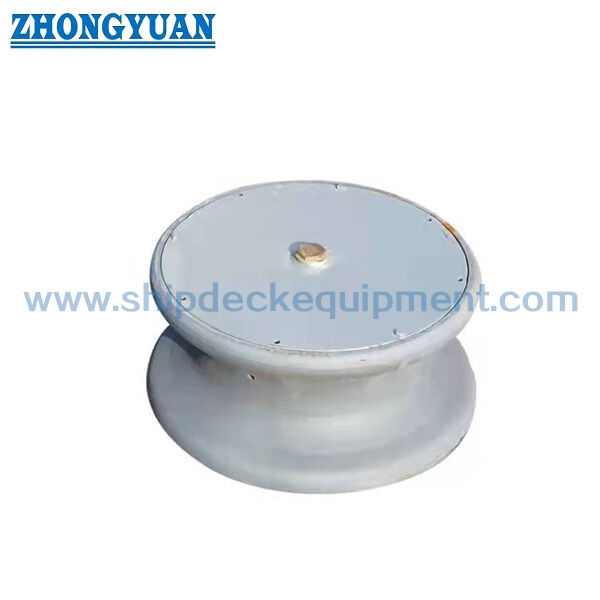

150 ̇ 500 mm walcowany rolnik mocowania ze stali odlewanej z górną osłoną na pył do mocowania statków.

150 ̇ 500 mm Wlewy do mocowania ze stali odlewanej z górną osłoną od pyłu.

Przegląd produktu

Rolnik stalowy ISO 13755:2020 typu B to pojedynczy rolnik mocowy ze stali odlewanej, wyposażony w górną osłonę od pyłu.Jest używany jako rolka kontaktowa z liną w układach fairleadów rolkowych na statku i fairleadów na podstawce, gdzie obrotowa walka kieruje linią mocowania poprzez zmianę kierunku przy jednoczesnym zmniejszeniu kontaktu przesuwnego na powierzchni kontaktu liny.

Typ B różni się od typu A tym, że nad osią i powierzchnią kręgosłupa znajduje się górna pokrywa pyłowa, która pomaga ograniczyć bezpośrednie zanieczyszczenie i narażenie na działanie pogody na górnym obrotowym interfejsie,ale nie jest to uszczelniona obudowa i nie eliminuje potrzeby smarowania i kontroliWybór należy potwierdzić wraz z nominalnym rozmiarem walca, średnicą liny i stosunkiem D/d, kątem prowadzenia liny, odniesieniem SWL, układem fundamentów lub podstawów, wzmocnieniem pod pokładem,wymagania dotyczące powłoki i zatwierdzenia projektu.

Szybkie specyfikacje

• Typ: ISO 13755:2020 Typ B, odlewy stalowe z górną osłoną pyłową → odróżnia tę konfigurację od typu A bez osłony i typu C wykonanego z stali.

• Rozmiar nominalny: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm → Dn odnosi się do zewnętrznej średnicy walca użytej do standardowego wyboru.

• SWL referencyjny: 265 ‰ 1,942 kN przy θ = 90° i 186 ‰ 1,373 kN przy θ = 0° → rzeczywiste SWL pokładowe zależy od zatwierdzonego podłoża i wzmocnienia podpokładowego i nie przekracza wartości standardowej.

• Masa obliczona: 24 374 kg/zestaw → Typ B obejmuje górną osłonę pyłową i związane z nią elementy mocujące.

• Baza materiału walcowania: odlewy ze stali o stopniu wytrzymałości nie mniejszym niż 205 N/mm2 → dokładna stopa i certyfikacja materiału, która zostanie potwierdzona w specyfikacji projektu.

• Podstawa osi/płytki: materiał osiowy ze stali spawalniczej o punkcie wydajności nie mniejszym niż 350 N/mm2 lub równoważnym; mosiądz, brąz lub równoważny płytek.

• Wymóg kontaktu liny: powierzchnie kontaktowe muszą być gładkie i wolne od nieprawidłowości, które mogłyby uszkodzić linię mocowania przez ścieranie.

• Podstawa konserwacji: zewnętrzna ochrona przeciw korozji i smarowanie części obracających → stan pokrycia pyłem, smarowanie i swobodne obrócenie pozostają rutynowymi punktami kontroli.

Główne parametry techniczne

Wybrane wymiary ISO 13755:2020 typu B i obciążenia referencyjne.

Przewodnik do wyboru i zapytania

• Krok 1: potwierdzenie ISO 13755:2020 typu B i wybór wielkości nominalnej Dn 150 ̇ 500 zgodnie z układem mocowania statku i zewnętrzną średnicą walca.

• Krok 2: Potwierdź dopuszczalną przez producenta linii mocowania średnicę, konstrukcję i współczynnik gięcia D/d, wraz z wymaganym kierunkiem prowadzenia liny i kątem działania.

• Krok 3: Potwierdzenie zastosowanego przypadku obciążenia θ, wymaganego na pokładzie SWL, układu na łodzi lub na podstawie, geometrii fundamentów i wzmocnienia pod pokładem.

• Krok 4: Potwierdzenie klasy materiału odlewanej stali, materiału osi i kręgosłupa, górnego układu pokrycia pyłem, metody smarowania i wymogów dokumentacji materiałowej.

• Krok 5: Potwierdzenie systemu powlekania, zakresu kontroli, kontroli wymiarowej, wymogu oznakowania oraz zaangażowania stowarzyszenia klasyfikacyjnego zgodnie ze specyfikacją projektu.

• Krok 6: Podaj ilość, rodzaj zbiornika, położenie instalacji, rysunek lub zdjęcie referencyjne, miejsce dostawy i wymagany czas dostawy.

Struktura

Rolka ze stali lutowej. Oś. mosiądza/brązowy krzew. Górna pokrywa pyłu.

Zalety pokrycia pyłem, kontaktu liny i instalacji

• Górna pokrywa pyłowa odróżnia typ B od typu A i zmniejsza bezpośrednie narażenie górnej osi/obszaru krzewu na zanieczyszczenia pokładu i warunki pogodowe.

• Pokrycie pyłowe jest bardziej ochronne niż ciśnienioodporne; konieczne pozostaje rutynowe smarowanie, kontrole swobodnego obrotu i inspekcja pokrytej powierzchni.

• Rotacyjny walcownik z odlewanej stali zmienia kierunek linii przy mniejszym kontakcie ślizgowym niż stała powierzchnia przewodnicza, gdy walcownik jest prawidłowo ustawiony i utrzymywany.

• Norma ISO 13755 wymaga gładkich powierzchni kontaktu liny bez szkodliwej szorstkości lub nieregularności, co czyni stan powierzchni kluczowym punktem produkcji i kontroli.

• Obecna edycja ISO wymaga również uwzględnienia D/d przy dopasowywaniu średnicy kontaktu rolka do średnicy linii moczeniowej, ponieważ nadmierne gięcie może zmniejszyć wytrzymałość liny.

• Projektowanie fundamentów i spawanie powinny przenosić maksymalne obciążenie rolki do struktury kadłuba bez tworzyw sztucznych lub pęknięć; wzmocnienie pokładu jest zatem częścią wyboru systemu.

• Standardowe odniesienie SWL jest tą samą podstawą obciążenia stosowaną dla rodziny rolników stalowych ISO; górna pokrywa pyłowa zmienia ochronę i dostęp do obsługi, a nie opublikowany przypadek obciążenia.

Atrybuty niestandardowe

• Norma: ISO 13755:2020 → aktualna norma ISO na rolki stalowe do mocowania i ściągania statków.

• Typ: typ B z górną osłoną od pyłu → konstrukcja ze stali odlewanej z chronioną górną oś/obszary krzewu.

• Wielkość nominalna: Dn 150­500 mm → wybierz wraz z wielkością liny, stosunkiem D/d, trasą linii i powierzchnią montażową.

• SWL odniesienia: dwa standardowe przypadki obciążenia pod kątem θ → rzeczywista wartość pokładowa jest określona przy użyciu zatwierdzonego fundamentu i wzmocnienia podpokładowego.

• Baza materiału walcowania: Odlewy ze stali, punkt wydajności ≥205 N/mm2 → dokładna stopień podlegający zatwierdzonej specyfikacji projektu.

• Oś / krzew: materiał oś stalowa spawalna ≥350 N/mm2 lub równoważny.

• Ochrona powierzchni: zewnętrzne wykończenie antykorozyjne → końcowy system lakieru jest zgodny ze specyfikacją statku / stoczni.

• konserwacja: smarowane części obracające + kontrola pokrywy z pyłem → pokrywa nie zastępuje smarowania ani okresowych kontroli swobodnego obracania.

• Wymóg certyfikatu: Dostępny w zależności od zakresu zamówienia → dokumentacja producenta, materiału i klasy, która musi zostać potwierdzona przed zamówieniem.

Jak to działa

Mooring line approaches the roller → Line bears on the smooth cast-steel contact surface → Roller rotates around the axle and bush → Line direction changes with reduced sliding contact → Load transfers through the foundation / pedestal into the hull structure → Upper dust cover limits direct contamination while lubrication maintains free rotation

Wnioski

Shipside roller fairlead arrangements | Pedestal fairleads | Ship deck mooring stations | Mooring-line direction changes | Towing and mooring fitting systems | Newbuilding projects | Replacement and repair projects

Certyfikacje i zalety

Certyfikaty mogą być ułożone zgodnie z wymaganiami projektu, identyfikowalnością materiału, zakresem kontroli i procedurą zatwierdzenia przez stowarzyszenie klasyfikacyjne.Dostępność zależy od zakresu zamówienia i klasy akceptacji.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest różnica między normą ISO 13755 Typ A a Typem B?

A1: Obie używają konstrukcji rolkowej ze stali odlewanej, ale typ B obejmuje górną osłonę pyłową nad obszarem osi / buszu.

P2: Czy górna pokrywa pyłowa sprawia, że walcownik jest uszczelniony lub wolny od konserwacji?

Odpowiedź 2: Nie. Pokrycie pyłowe jest osłoną ochronną, a nie zamkniętą obudową łożyska.podczas konserwacji należy sprawdzić ruch kręgosłupa i wolnego walca.

P3: Jak należy wybrać rzeczywiste SWL na pokładzie statku?

A3: Jako górną normę graniczną należy zastosować odniesienie ISO SWL dla zastosowanego przypadku odchylenia liny, a następnie potwierdzić rzeczywiste SWL pokładowe z zatwierdzonego fundamentu, podstawy, w stosownych przypadkach,wzmocnienie podpokładowe, układ linii i plan mocowania statku.
