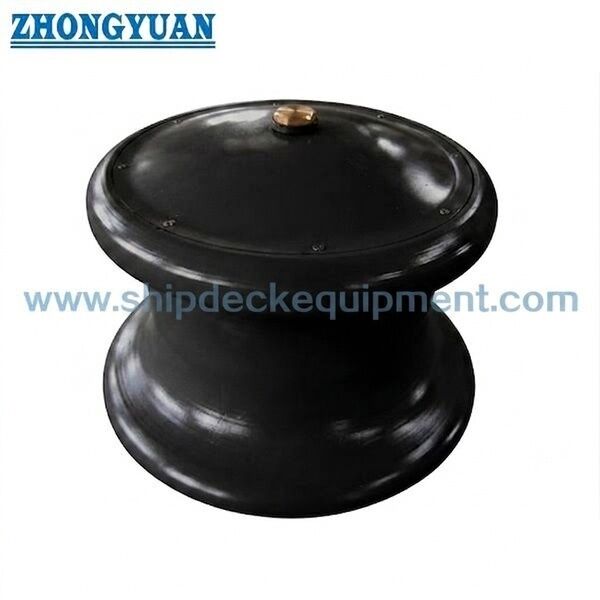

Węgiel mocowy z płytki stalowej o średnicy 150 ‰ 500 mm z pokryciem pyłowym zgodny z normą ISO 13755:2020 typ C

150 ̇500 mm Roller do mocowania stalowej płyty z zakryciem pyłem.

Przegląd produktu

Rolnik stalowy ISO 13755:2020 typu C jest wytworzonym rolnikiem mocowym wykonanym z płyty stalowej, z rolkiem wykonanym z rurki stalowej lub formowanej płyty i wyposażonym w osłonę przeciw pyłu.Jest stosowany w układach fairleadów rolkowych na statku i piedestałów fairleadów do prowadzenia linii moczarskich poprzez kontrolowaną zmianę kierunku przy jednoczesnym zmniejszeniu kontaktu przesuwnego na linie.

Typ C jest wytworzoną alternatywą w ramach rodziny rolników stalowych ISO 13755.Typ C wykorzystuje konstrukcję stalową / rurkową i własne układy wymiaroweStandardowe przypadki SWL odniesienia pozostają oparte na stosownym kącie odchylenia liny, podczas gdy wytworzona konstrukcja ma niższą masę obliczoną odniesienia niż odpowiednie rozmiary typu B.Wybór powinien zatem uwzględniać wielkość nominalną, średnicy liny i stosunku D/d, geometrii montażu, jakości produkcji, kontroli spawania, projektowania fundamentów i wymagań zatwierdzenia projektu.

Szybkie specyfikacje

• Typ: ISO 13755:2020 Typ C, konstrukcja stalowa z pokrywą pyłową → wytworzona alternatywa dla rolków odlewowych typu A / B.

• Wielkość nominalna: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 mm → Dn jest standardowym oznaczeniem średnicy zewnętrznej walca.

• SWL referencyjny: 265 ‰ 1,942 kN przy θ = 90° i 186 ‰ 1,373 kN przy θ = 0° → rzeczywiste SWL pokładowe zależy od zatwierdzonego fundamentu i wzmocnienia podpokładowego.

• Masa obliczona: 21253 kg/zestaw → niższa standardowa masa odniesienia niż typ B przy tych samych wymienionych wielkościach nominalnych; ostateczny projekt instalacji pozostaje napędzany obciążeniem.

• Baza materiału walcowania: płytka stalowa o punkcie wytrzymałości nie mniejszym niż 235 N/mm2 → walcowanie typu C jest wykonane z rurki stalowej lub formowanej płyty.

• Podstawa osi/płytki: materiał osiowy ze stali spawalniczej o punkcie wydajności nie mniejszym niż 350 N/mm2 lub równoważnym; mosiądz, brąz lub równoważny płytek.

• Kontrola wykonania: powierzchnie spawane i formowane muszą być wolne od widocznych wad; powierzchnie kontaktu liny muszą być gładkie i wolne od szkodliwych nieprawidłowości.

• Podstawa konserwacji: zewnętrzne wykończenie przeciwkorodowe i smarowane części obracające → pokrycie pyłem, stan spawania, zużycie kręgosłupa i swobodne obracanie pozostają punktami kontroli.

Główne parametry techniczne

Wybrane wymiary ISO 13755:2020 typu C i obciążenia referencyjne.

Przewodnik do wyboru i zapytania

• Krok 1: Potwierdzenie ISO 13755:2020 Typ C i wybór wielkości nominalnej Dn 150 ̇ 500 zgodnie z układem mocowania statku i wymaganą średnicą zewnętrzną walca.

• Krok 2: Potwierdź średnicę linii mocowania, konstrukcję i dopuszczalny stosunek D/d, a także kierunek przewodzenia liny i kąt działania przez walcownik.

• Krok 3: Potwierdzenie zastosowanego przypadku obciążenia θ, wymaganego na pokładzie SWL, układu na łodzi lub na podstawie, geometrii fundamentów i wzmocnienia pod pokładem.

• Krok 4: Potwierdzenie wymogów dotyczących materiału płyty stalowej typu C, materiału osi i kręgosłupa, zakresu inspekcji produkcji/spojenia, układu pokrycia pyłem i identyfikowalności materiału.

• Krok 5: Potwierdzenie systemu powłoki, inspekcji wymiarowej, wymogu wizualnego / NDT spawania, jeśli określono, smarowania, oznakowania i zaangażowania stowarzyszenia klasyfikacyjnego.

• Krok 6: Podaj ilość, rodzaj zbiornika, położenie instalacji, rysunek lub zdjęcie referencyjne, miejsce dostawy i wymagany czas dostawy.

Struktura

Steel tube / formed plate roller | Fabricated steel-plate components | Axle | Brass / bronze bush | Dust cover | Grease path / lubrication point | Foundation or pedestal interface | Welded connection to ship structure

Zalety produkcji, kontaktu liny i montażu

• Typ C wykorzystuje konstrukcję rury stalowej lub walcowanej płyty, co daje trasę wytwarzania, która jest strukturalnie odmienna od układów typu A / B.

• Standardowa minimalna podstawa wydajności dla płyty stalowej typu C jest wyższa niż minimalna podstawa wydajności walców odlewanych,ale nie należy tego używać do uzyskania wyższej SWL, ponieważ tabela SWL referencyjna ISO reguluje stosowne przypadki obciążenia.

• Masa obliczona w oparciu o odniesienie jest niższa niż masa typu B dla wymienionych wielkości nominalnych, co może zmniejszyć masę przenośną; konstrukcja fundamentów musi nadal opierać się na zatwierdzonym obciążeniu roboczym.

• Jakość spawania i kontrola wymiarów są szczególnie ważne dla typu C, ponieważ walcownik jest wytwarzany zamiast produkować jako jeden walcownik z odlewanej stali.

• Powierzchnie kontaktu liny powinny pozostawać gładkie i wolne od rozpraszania spawaniami, ostrych krawędzi lub nieregularności, które mogłyby uszkodzić linię mocowania.

• Wskaźnik D/d powinien być zweryfikowany w stosunku do rzeczywistej średnicy linii mocowania i wskazówek producenta liny w celu ograniczenia redukcji wytrzymałości związanej z gięciem.

• Podstawy i połączenia spawalnicze muszą przenosić obciążenie rolka do kadłuba bez deformacji lub pęknięć plastycznych,więc wyprodukowane walcowanie nie może być wybrane niezależnie od konstrukcji nośnej.

Atrybuty niestandardowe

• Norma: ISO 13755:2020 → aktualna norma ISO na rolki stalowe do mocowania i ściągania statków.

• Typ: typ C z osłonięciem od pyłu → konstrukcja stalowo-płytkowo-rurowa.

• Wielkość nominalna: Dn 150­500 mm → wybierz z uwzględnieniem wielkości liny, stosunku D/d, drogi linii i powierzchni montażowej.

• SWL odniesienia: dwa standardowe obciążenia pod kątem θ → faktyczne oznakowanie pokładowe pozostaje podlegające zatwierdzonemu fundamentom i wzmocnieniu pod pokładem.

• Baza materiału walcowania: Płytka stalowa, punkt wydajności ≥235 N/mm2 → walcowanie wykonane z rurki stalowej lub płyty formowanej zgodnie z układem typu C.

• Oś / krzew: materiał oś stalowa spawalna ≥350 N/mm2 lub równoważny.

• Jakość wytwarzania: Widoczne defekty spawania/powierzchni nie są dozwolone → wykończenie powierzchni kontaktów liny i kontrola wymiarów są kluczowymi punktami akceptacji.

• Ochrona powierzchni: zewnętrzne wykończenie antykorozyjne + smarowanie obracających się części → powłoka końcowa jest zgodna ze specyfikacją statku / stoczni.

• Wymagania dotyczące certyfikatu: Dostępne w zależności od zakresu zamówienia → producenta, materiału, spawania / inspekcji i dokumentacji klasy, która musi zostać potwierdzona przed zamówieniem.

Jak to działa

Mooring line approaches the fabricated roller → Rope bears on the smooth steel contact surface → Roller rotates around the axle and bush → Line direction changes with reduced sliding contact → Load transfers through the fabricated body and foundation / pedestal into the hull structure → Dust cover and lubrication support protection and free rotation

Wnioski

Shipside roller fairlead arrangements | Pedestal fairleads | Ship deck mooring stations | Mooring-line direction changes | Towing and mooring fitting systems | Fabricated-steel deck equipment projects | Newbuilding and replacement projects

Certyfikacje i zalety

Certyfikaty można ułożyć w zależności od wymogów projektu, identyfikowalności materiału, zakresu spawania/inspekcji oraz procedury zatwierdzenia przez stowarzyszenie klasyfikacyjne.Dostępność zależy od zakresu zamówienia i klasy akceptacji.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest główna różnica między normą ISO 13755 Typ C a Typem B?

A1: Typ B wykorzystuje walcownik stalowy z górną osłoną na pył. Typ C wykorzystuje konstrukcję stalową z osłoną na pył, a walcownik jest wykonany z rurki stalowej lub formowanej płyty.Typ C ma również swoje szczegółowe układy wymiarowe.

P2: Czy lżejsza masa odniesienia typu C oznacza, że ma niższą SWL?

Masa odniesienia i SWL to różne parametry. W tabeli ISO podano stosowne przypadki obciążenia SWL według wielkości nominalnej i kąta odchylenia liny.Podstawa i podpokładowe wzmocnienie nadal określają rzeczywiste SWL na pokładzie statku.

P3: Jakie informacje dotyczące produkcji należy potwierdzić w przypadku dochodzenia typu C?

A3: Potwierdź wielkość nominalną, podstawę materiału stalowo-płytkowego, rysunek produkcji, wymagania dotyczące spawania/inspekcji, materiały osi i kręgu, wielkość liny i stosunek D/d, układ fundamentów lub podstaw,powłoka, zakres certyfikatu i wymóg dostarczenia.
