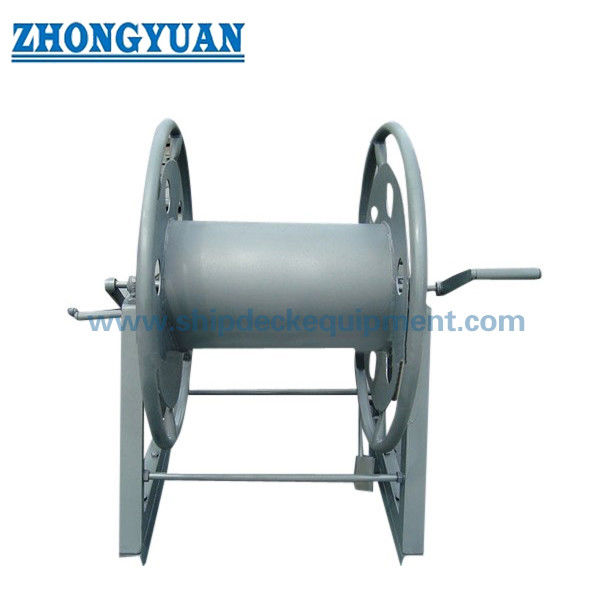

13-32 mm Węzeł z żelaza ze zdalnym uchwytem.

13-32 mm Węzeł z żelaza ze zdalnym uchwytem.

Przegląd produktu

Węzeł liny stalowej typu A jest przeznaczony do przechowywania liny stalowej na statku, gdzie wymagana jest wygodna obsługa ręczna.

Zdejmowalny uchwyt może być odłączany po użyciu i może być obsługiwany z lewej lub prawej strony zgodnie z układem pokładu.

W porównaniu z rolkami bez uchwytu, typ A jest bardziej odpowiedni do częstego ręcznego zawijania i rozwijania, ponieważ uchwyt zapewnia lepszą kontrolę obrotu i zmniejsza wysiłek operatora.

Węzeł służy wyłącznie do przechowywania, nie do podnoszenia lub ciągnięcia.

Podstawa śruby, smarowane łożyska, opcjonalne hamulce lub szpilki zamkowe oraz gładkie wykończenie na wolnych krawędziach sprawiają, że rolka jest bezpieczniejsza i łatwiejsza w obsłudze na pokładzie statku.

Szybkie specyfikacje

• Stosowny średnica drutu stalowego: 13-32 mm -> nadaje się do przechowywania małych i średnich statków żeglugowych
• Działanie: Ręcznik zdalny -> Łatwiejsze obrócenie ręczne i lepsza kontrola działania
• Pozycja uchwytu: obsługa po lewej lub prawej stronie -> elastyczna obsługa zgodnie z układem pokładu
• Standard: CB/T 3468-92 Typ A -> Standard referencyjny dla żeglugi morskiej
• Pojemność bębna: 120-190 m -> Wybierane według średnicy liny i wymaganej długości przechowywania
• hamulce / zamykanie: dostępne hamulce stopniowe lub plamki zamykające -> utrzymuje stabilność bębna podczas przechowywania
• Przymocowanie podstawy: podstawa śrubkowana -> wygodna instalacja, usunięcie i przeniesienie
• Struktura: Projektowanie otworów redukcji masy -> Zmniejsza masę produktu przy zachowaniu wytrzymałości konstrukcyjnej
• Układ łożysk: konstrukcja łożyska smarowanego -> łatwiejsze obrócenie i mniejszy wysiłek ręczny
• Materiał: Stal łagodna / 304 / 316L stal nierdzewna -> Wybrane zgodnie z korozją i wymaganiami budżetowymi
• Obsługa powierzchniowa: galwanizacja na gorąco / wybuchy Sa2.5 + powłoka epoksydowa / polerowana stal nierdzewna -> Ochrona przed korozją morską
• Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów

Główne parametry techniczne

Uwaga: Model, szczegóły hamulca, układ podstawy i wymiary bębna można potwierdzić zgodnie z rysunkami projektu i układem pokładu statku.

Przewodnik do wyboru

Krok 1 - Potwierdzenie średnicy liny drutowej -> Wybierz A13, A17, A20.5, A26 lub A32 w zależności od rozmiaru liny

Krok 2 - Potwierdzenie częstotliwości pracy ręcznej -> Wybierz typ A, gdy wymagane jest częste zawijanie i rozwijanie

Krok 3 - Potwierdzenie działania uchwytu po stronie -> Usunięty uchwyt może być ustawiony do pracy po lewej lub prawej stronie

Krok 4 - Potwierdzenie długości przechowywania -> Pojemność bębna dopasowania od 120 m do 190 m

Krok 5 - Potwierdzenie wymogu hamulca lub blokady -> Zalecane dla bezpiecznego przechowywania i stabilnego stanu pokładowego

Krok 6 - Potwierdzenie mocowania podstawy i powłoki -> System przypiętej podstawy i powłoki zgodnie z układem pokładu statku

Krok 7 - Potwierdzenie wymogu certyfikatu -> Certyfikat testowy producenta lub certyfikat klasy zgodnie z wymaganiami projektu

Struktura

bęben. Drubka stalowa. Drubka rdzenia. Ołów. Płynne łożyska. Zdejmowalna ręka.

Zalety projektowania i jakości

• Zdejmowalny uchwyt -> Można go usunąć po operacji, aby zaoszczędzić miejsce i zmniejszyć zakłócenia
• Obsługa po lewej/prawej stronie -> Wspiera elastyczną obsługę ręczną zgodnie z układem pokładu
• Lepsza kontrola obrotu -> Przystosowany do częstego ręcznego zawijania i rozwijania
• Otwory redukcyjne -> Zmniejszenie masy produktu bez wpływu na wytrzymałość konstrukcyjną
• hamulce stopniowej lub szpilki blokującej -> utrzymuje stabilność bębna podczas przechowywania lub w stanie gotowości
• Układ łożysk smarowanych -> płynne obrócenie i mniejsze wysiłki ręczne
• Podstawa śrubowana -> wygodna instalacja, usunięcie i przeniesienie
• Gładkie wolne krawędzie -> Chroni operatorów przed ostrymi krawędziami i poprawia bezpieczeństwo obsługi
• Gładka powierzchnia kontaktu liny -> Zmniejsza ryzyko uszkodzenia liny drutowej podczas uzwojenia i przechowywania

Atrybuty niestandardowe

• Rodzaj produktu: Zdejmowalna cewka do przechowywania liny stalowej -> Używana do ręcznego przechowywania liny żeglugowej, nie podnosząca
• Standard: CB/T 3468-92 Typ A -> Standard referencyjny dla rol morskich
• Zastosowana linia: linia stalowa o szerokości 13-32 mm -> pokrywa potrzeby magazynowania o małej i średniej średnicy
• Pojemność: 120-190 m -> Wybrane na podstawie średnicy liny i wymaganej długości przechowywania
• Układ uchwytu: uchwyt zdalny -> Wspiera obsługę z lewej lub prawej strony
• hamulce: dostępne hamulce stopniowe -> poprawia stabilność przechowywania
• Zamknięcie: dostępny szpil - utrzymuje bezpieczeństwo bębna podczas przechowywania
• Instalacja: Podstawa śrubkowana -> Łatwe montaż i przenoszenie
• Materiał: Stal łagodna / 304 / 316L stal nierdzewna -> Wybierz na podstawie korozji i wymogów budżetowych
• Obsługa powierzchniowa: galwanizacja na gorąco / powłoka epoksydowa / polerowana stal nierdzewna -> Ochrona przed korozją morską
• Dostosowanie: Rozmiar bębna, układ podstawy, hamulce, szpilkę zamykającą, uchwyt i materiał -> Wspiera specyficzne wymagania projektu
• Certyfikat: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate -> Wspiera wymagania dotyczące dokumentacji projektu i inspekcji

Przewodnik do zapytania

Należy podać średnicę liny drutowej, długość liny, stronę pracy rękojeści, wymagania dotyczące hamulca lub blokady, układ mocowania podstawy, materiał, obróbkę powierzchni i wymagania dotyczące certyfikacji.

Jeśli nie masz pewności co do odpowiedniego rozmiaru bębna, wyślij nam średnicę i długość liny, a my polecimy odpowiednią konfigurację bębna.

Jak to działa

Węzeł stalowy jest owinięty na bębnie za pomocą ręcznego ruchu uchwytu.Układ łożyska umożliwia płynne obrotowe, a hamulca lub szpilka blokująca zabezpieczają rolkę podczas przechowywania liny.

Wnioski

Przechowywanie liny drutowej na pokładzie statku. Częste ręczne obsługiwanie liny. Przechowywanie zapasowego liny mocowania.

Certyfikacje i zalety

Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.gładkie, wolne krawędzie i dostosowywalne materiały/powłoki.

Rysunek i zdjęcia

Rysunek ogólnej aranżacji i zdjęcia produktu

Zamówienie

Określ: model typu A, średnica liny drutowej, długość liny, strona ruchu uchwytu, wymagania dotyczące hamulca lub blokady, materiał, obróbka powierzchni, układ podstawy ze śrubokrętami,wymóg ilościowy i certyfikacji.

Częste pytania

Pytanie 1: Dlaczego wybrać typ A ze zdalnym uchwytem?
A: Typ A jest odpowiedni, gdy operatorzy potrzebują łatwiejszego rucznego obrotu i lepszej kontroli podczas częstego zawijania lub rozwijania.

P2: Czy uchwyt może być używany z obu stron?
Odpowiedź: Tak. Zdejmowalny uchwyt można ustawić do pracy z lewej lub prawej strony w zależności od układu pokładu.

P3: Czy uchwyt można zdjąć po użyciu?
Odpowiedź: Tak, zdejmowalny uchwyt można usunąć, aby zaoszczędzić miejsce i zmniejszyć zakłócenia podczas przechowywania.

P4: Czy ta rolka służy do podnoszenia lub ciągnięcia?
Odpowiedź: Nie. To jest bęben do przechowywania sznurka stalowego, a nie chylnik podnoszący lub holowany.

P5: Czy można dostosować obróbkę powierzchni?
O: Tak. Dostępne są galwanizacja na gorąco, wybuchowanie Sa2,5 oraz powłoka epoksydowa, polerowana stal nierdzewna i specjalne powłoki.

Dodatkowo dostępne są powłoki epoksydowe, polerowana stal nierdzewna i niestandardowa obróbka powierzchni.
