Węzeł do mocowania włókien włókienniczych CB/T 498-1995 Standard
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
| Dokument: | Marine Rope Reel Manual Dri...92.pdf |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Obowiązująca średnica: | 28 ~ 72 mm | Przepustowość bębna długości drutu stalowego: | 110~220m |
|---|---|---|---|
| Śruby stóp: | 8 ~ 12 | Materiał: | 304, 316L stali nierdzewnej, polerowana stal nierdzewna, stal miękka |
| Podkreślić: | Węzeł drutu z włókna liniowego do mocowania |
||
opis produktu

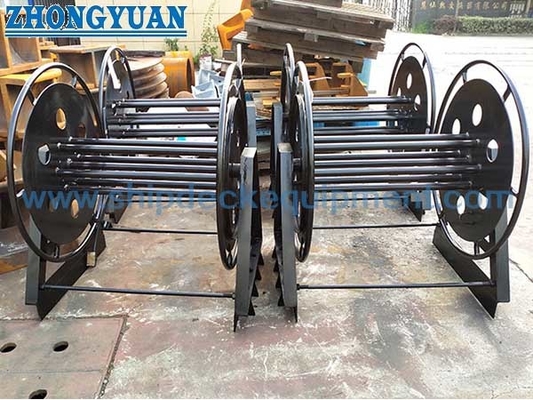

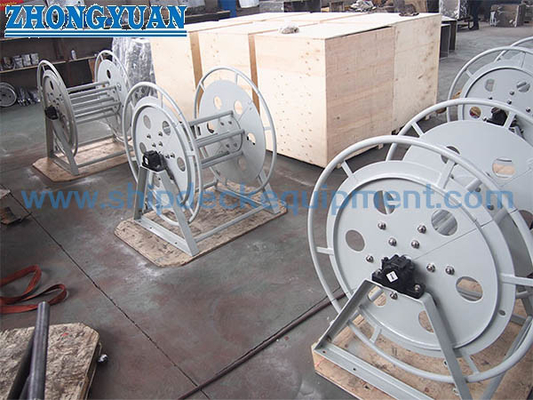

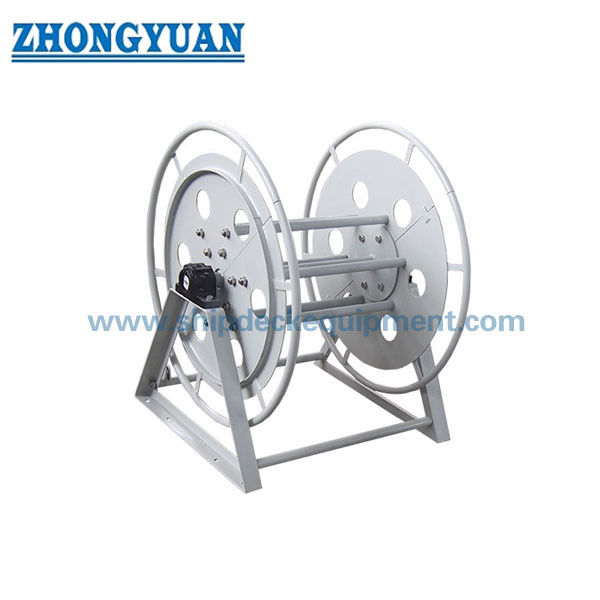

Węzeł liniowy do kotwiczenia statkówCB/T 498-1995 Norma
Opis:
Węzeł liny z włókna do mocowania statków został zaprojektowany zgodnie z normą CB/T 498-1995.
Główne specyfikacje techniczne:
1. Stosowany do przechowywania liny z włókien syntetycznych
2Dziewięć różnych specyfikacji.
3. Stosowana średnica: 28~72 mm;
4Pojemność zbiornika bębna długość drutu stalowego: 110~220m;
5. Śruby stóp ilość: 8 ~ 12;
6Materiał: 304, 316L stali nierdzewnej, polerowanej stali nierdzewnej, stali miękkiej.
7. Gładka powierzchnia bez grzybów, pęknięć, ostrych kątów itp.
8. Wał smarowany;
9. Sa2.5 Przelawanie piaskiem i antykorozyjne malowanie epoksydowe;
11- spełniać specjalne wymagania klienta;
Główne parametry techniczne:
| Rodzaj | Dia. włókna Włókna |
Pojemność bębna | D | D1 | D2 | L | L1 | B | B1 | H | Bolt Dia. (mm) |
Ilość bultów | b | B2 | Waga (kg) |
| 30 | 28 ~ 30 | 140 ~ 220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | M16 | 8 | 40 | 190 | 85.1 |
| 34 | 32~34 | 160 ~ 220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36~38 | 170 ~ 220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40 ~ 42 | 170 ~ 220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44~46 | 180~220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | 48 do 50 | 180~220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | 52 do 54 | 190~220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56 ~ 60 | 190~220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64~70~72 | 200 ~ 220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
RysunekCB/T 498-1995 Sprzęt na pokładzie statku do mocowania włóknistej liny drutowej
