Wykorzystanie w trybie ręcznym węzła kablowego CB*875-78
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
| Dokument: | Marine Rope Reel Manual Dri...92.pdf |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Typ modelu: | A28, B16, B22, C36, C44 | Średnica kabla: | 27,6 ~ 44 mm |
|---|---|---|---|
| Przepustowość bębna długości drutu stalowego: | 150 ~ 230 m | Śruby stóp: | 6 ~ 14 |
| Materiał: | 304, 316L stali nierdzewnej, polerowana stal nierdzewna, stal miękka | ||
| Podkreślić: | Lekkie wiązanie kablowe |
||
opis produktu

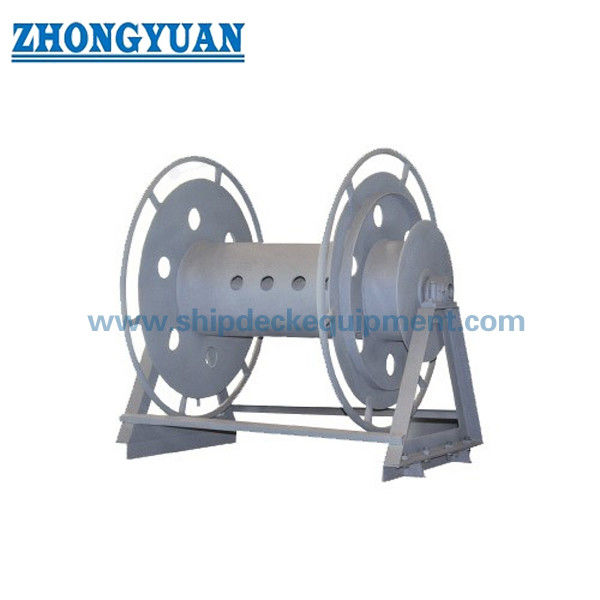

Ręcznie uruchomić wiązanie kabloweCB*875-78
Opis
Węzeł kable CB*875-78 jest używany do przechowywania kabli uziemieniowych statków.
Główne specyfikacje techniczne:
1. Ma zastosowanie do przewodów do wiązania z magazynem;
2Typ modelu: A28, B16, B22, C36, C44;
3Średnica kabla:270,6~44 mm;
4Pojemność zbiornika bębna długość drutu stalowego: 150~230m;
5. Śruby stóp ilość: 6 ~ 14;
6Materiał:304, 316L stali nierdzewnej, szlifowanej stali nierdzewnej, stali łagodnej.
7. Gładka powierzchnia bez grzybów, pęknięć, ostrych kątów itp.
8. Wał smarowany;
9. Sa2.5 Przelawanie piaskiem i antykorozyjne malowanie epoksydowe;
11- spełniać specjalne wymagania klienta;
Główne parametry techniczne:
| Rodzaj | Nazwa | Model | Wykorzystany kabel | Uwaga | |
| Średnica kabla (mm) |
Maksymalna długość kabla (L) m | ||||
| A |
Węzeł kablowy z elektrycznością Obecna pętla |
A28 | 27.6 | 150 |
CHF R Kabel 3x25 50A poniżej |
| B | Rodzaj uchwytu Wlewu Kablowego | B16 | 12.7 | 125 | |
| 16 | 100 | ||||
| B22 | 20.3 | 200 | |||
| 22.6 | 180 | ||||
| C | Rodzaj koła ręcznego, cewka kablowa | C36 | 28 | 220 | |
| 36 | 180 | ||||
| C44 | 38 | 230 | |||
| 44 | 200 | ||||
Rysunek cewki kabla typu A z pętlą prądu elektrycznego
Rysunek cewki kablowej typu uchwytu typu B
Rysunek koła ręcznego typu C
