Wypuszczalnik łańcucha kotwicy typu żelaza odlewanego dla statków JIS F 2015

Wypuszczalnik łańcucha kotwicy typu żelaza odlewanego dla statków JIS F 2015

Przegląd produktu

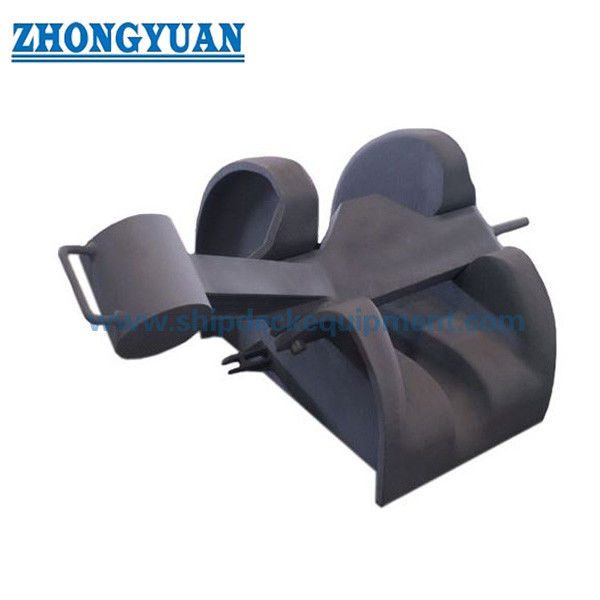

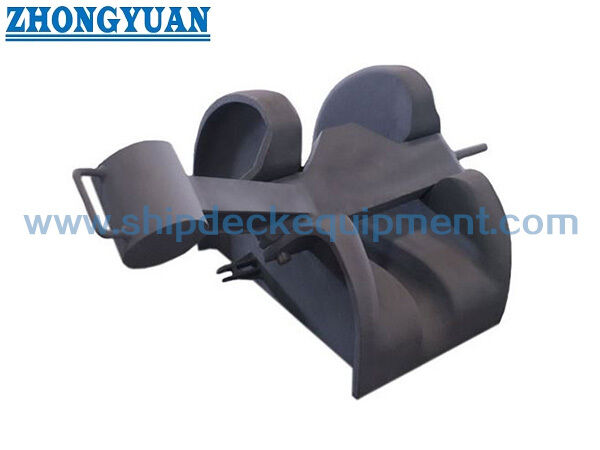

Zamknięcie łańcucha kotwiczenia typu żelaza odlewanego typu JIS F 2015 jest stosowane w układzie kotwiczenia statku pomiędzy rurą łańcuchową i wiatrem. Jest to zamek typu żelaza bez wbudowanego walca,i jest zamontowany na wykonanej podstawie, dzięki czemu wysokość instalacji może być regulowana dla prawidłowego wyrównania ścieżki łańcucha.

W przypadku tego produktu kontrolę jakości odlewanego w piasku stalowego korpusu jest kluczowym punktem produkcyjnym.i interfejs fundamentów należy kontrolować ostrożnie, ponieważ wpływają na dopasowanie instalacjiW przypadku konieczności płynnego podnoszenia łańcucha do linii wiatrówki przed zatyczką zazwyczaj umieszcza się oddzielne koło łańcuchowe lub walcownik.

Szybkie specyfikacje

• Rodzaj produktu: zatyczka łańcucha kotwiczenia typu żelaza odlewanego → stosowana w układach kotwiczenia statku pomiędzy rurą hawse a wiatrem.
• Norma techniczna: JIS F 2015-1987 → norma odniesienia do oznaczenia typu i głównych wymiarów.
• Zakres rozmiarów łańcucha: 38×78 mm → obejmuje wymienione średnice łańcucha kotwicowego do wstępnego wyboru modelu.
• Struktura: typ pręta bez wbudowanego walca → przednie koło łańcucha lub walca należy potwierdzić oddzielnie w razie potrzeby.
• Podstawa montażu: zainstalowane na wykonanym fundamencie → wysokość fundamentu może być ustawiona w celu wyrównania łańcucha z rurą hawse i windlass.
• Koncentracja produkcyjna: Odlewane stalowe ciało w formie piaskowej → jakość odlewu, wykończenie łańcuchowo-kontaktowe, siedzenia w pręcie i kontrola wymiarów są kluczowe.
• Obsługa powierzchniowa: Sa2,5 wybuchowe + jedna warstwa epoksydowej warzywki pierwotnej → ocynkowane, polerowane lub dostosowane do potrzeb można omówić w zależności od materiału i wymogów projektu.
• Zakres świadectwa: świadectwo producenta lub świadectwo klasyfikacji można zorganizować zgodnie z wymaganiami projektu i zakresem inspekcji.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok pierwszy:Potwierdzenie zatyczki łańcucha kotwiczenia typu prętów JIS F 2015-1987 i wymaganej średnicy łańcucha od 38 mm do 78 mm.

Krok 2:Wybierz odpowiedni typ zgodnie z średnicą łańcucha kotwiczenia, a następnie sprawdź wymiary A / B / C / D w stosunku do układu pokładu kotwiczenia statku.

Krok trzeci:Potwierdź wysokość wykonanego fundamentu, położenie rurociągu, położenie kółkowego łańcucha i czy wymagane jest wzmocnienie pokładu lub przegląd klasy.

Krok czwarty:Potwierdzić, czy przednie koło lub walcownik łańcucha znajdują się w obszarze dostaw lub czy stocznia rozmieszcza je oddzielnie.

Krok 5:Potwierdź materiał, wymagania dotyczące kontroli odlewu, obróbkę powierzchni, system powłoki i zakres certyfikatu przed cytowaniem.

Krok 6:Należy podać rodzaj statku, położenie instalacji, ilość, miejsce dostawy, wymagany czas dostawy oraz rysunek lub zdjęcia, jeżeli są dostępne.

Struktura

Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment

Zalety odlewania, instalacji i jakości

• W procesie odlewania należy kontrolować kurczenie, pęknięcia, oznaki szkodliwe i odchylenia wymiarowe w ramach przyjętych kryteriów odlewania morskiego.
• Po odlewie powierzchnie z kontaktem łańcucha i miejsca siedzące w barze są owinięte, aby uniknąć ostrego lokalnego kontaktu i wspierać płynniejsze zaangażowanie łańcucha kotwiczenia.
• Układ typu pręta jest prosty i nie zawiera wbudowanego walca, który pomaga kupującym oddzielić zakres zasilania zatyczką od przedniego koła łańcucha lub układu walcowania przewodnika.
• Zbudowana podstawa umożliwia stoczni dostosowanie wysokości instalacji do wyrównania między rurą hawse, zatyczką łańcuchową i kołem łańcuchowym windlass.
• Tabela rozmiarów obejmuje średnice łańcuchów o średnicy 38-78 mm, pomagając stoczniom i warsztatom remontowym porównać rozmiar łańcucha, wymiary koperty i wagę przed cytowaniem.
• Siła fundamentów, wzmocnienie pokładu, obciążenie testowe,Wymogi dotyczące obciążenia i obciążenia utrzymującego powinny być sprawdzane przez projektanta statku lub stowarzyszenie klasyfikacyjne, ponieważ dane o obciążeniu nie są podane w dostarczonej tabeli parametrów..

Atrybuty niestandardowe

• Standard: JIS F 2015-1987 → stosowany w przypadku, gdy specyfikacja zbiornika wymaga wymiarów zatyczki łańcucha kotwiczenia typu JIS.
• Rodzaj Zakres: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → wybierz zgodnie z średnicą łańcucha kotwiczenia.
• Wielkość łańcucha: 38×78 mm → model końcowy powinien odpowiadać specyfikacji łańcucha kotwiczenia i rysunku naczynia.
• Główną konstrukcję: rodzaj żłobka ze stali odlewanej → umieszczony jako ciało z odlewanej stali; alternatywne opcje materiałowe wymagają potwierdzenia.
• Układ rolkowy: bez wbudowanego rolka → przednie koło łańcucha lub rolka jest zazwyczaj odrębnym układem, chyba że jest uwzględnione w uzgodnionym zakresie dostaw.
• Instalacja: zainstalowana na wykonanym fundamencie → konstrukcja fundamentu i regulacja wysokości powinny zostać potwierdzone na rysunku stoczni.
• Obsługa powierzchniowa: Sa2.5 wybuchowe + epoxy primer → ocynkowane, polerowane lub dostosowane do potrzeb zależy od materiału i projektu.
• Wymóg certyfikatu: Dostępny zgodnie z wymaganiami projektu → certyfikat producenta, certyfikat materiału, certyfikat klasy lub inspekcja świadka należy potwierdzić przed zamówieniem.

Jak to działa

Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required

Wnioski

Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vessels, łodzie robocze, holowniki i barki według rysunku statku

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez stowarzyszenie klasyfikacyjne.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

Q1:Jak należy wybrać prawidłowy typ zatyczki łańcucha kotwiczenia JIS F 2015?

A1:Wybierz typ zgodnie z rzeczywistą średnicą łańcucha kotwiczenia, a następnie sprawdź wymiary A / B / C / D, wysokość fundamentów, ustawienie rur hawse,i pozycja koła łańcuchowego wiatraka w stosunku do rysunku statku.

P2:Czy ten blok łańcuchowy typu pręt zawiera rolkę?

A2:Opis produktu jest zatyczką łańcuchową typu pręty bez wbudowanego walca.Koło łańcuchowe lub rolka są zazwyczaj umieszczane przed zatyczką, gdy łańcuch musi być płynnie podniesiony, ale zakres dostaw powinien zostać potwierdzony oddzielnie.

P3:Jakie punkty jakości odlewu są ważne dla tej zatyczki?

A3:Kluczowe punkty obejmują solidność odlewu, dokładność wymiarową, gładkie wykończenie z kontaktem łańcucha, stan siedzenia pręta, dopasowanie interfejsu fundamentów i zakres kontroli.wymagania dotyczące konstrukcji i fundamentów powinny być potwierdzone wymaganiami dotyczącymi konstrukcji lub klasy statku.
