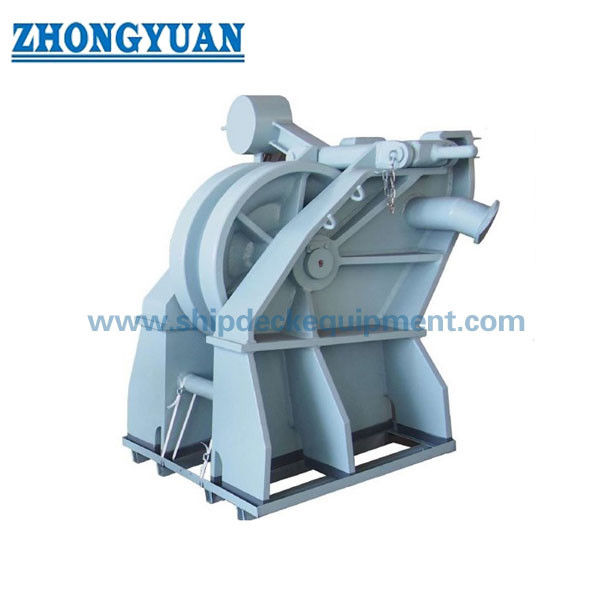

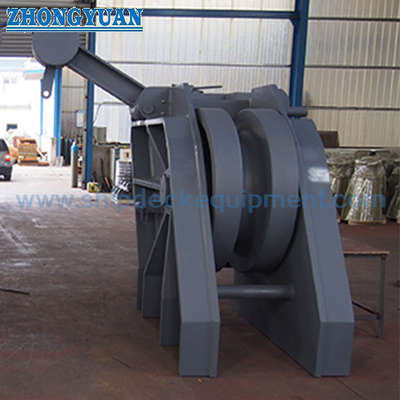

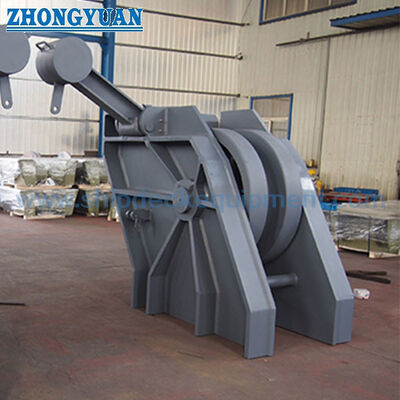

Rolety typu Anchor Chain Stopper z hakem. JIS F 2031 dla 70 ′′ 132 mm dużego Anchor Chain

Zaczep łańcucha kotwicznego typu rolkowego z hakiem | JIS F 2031 dla dużych łańcuchów kotwicznych o średnicy 70-132 mm

Przegląd produktu

Zaczep łańcucha kotwicznego typu rolkowego z hakiem o średnicy 70-132 mm jest instalowany na trasie łańcucha kotwicznego, zazwyczaj przed kabestanie i wyrównany z układem łańcucha kotwicznego statku. Służy do zaciskania i trzymania łańcucha kotwicznego o dużej średnicy, dzięki czemu siła trzymająca łańcuch może być przenoszona na fundament zaczepu i konstrukcję statku, zamiast być stale przenoszoną przez kabestan.

Konstrukcja haka pozwala zaczepowi na zaczepienie łańcucha kotwicznego i działanie jako hak trzymający łańcuch kotwiczny w ramach układu zaczepu. Ta strona jest napisana dla dużych łańcuchów kotwicznych o średnicy od 70 mm do 132 mm, gdzie dopasowanie łańcucha, wytrzymałość fundamentu, kierunek prowadzenia łańcucha, klasa materiału, obróbka powierzchni i zakres certyfikatu powinny zostać potwierdzone przed produkcją. Produkt jest urządzeniem do trzymania łańcucha kotwicznego, a nie hakiem lub urządzeniem podnoszącym.

Szybkie specyfikacje

• Typ produktu: Zaczep łańcucha kotwicznego typu rolkowego z hakiem → układ trzymania łańcucha dla systemów kotwiczenia statków.
• Zakres rozmiarów łańcucha: 70-132 mm → odpowiedni dla łańcuchów kotwicznych o dużej średnicy, gdzie należy sprawdzić fundament pokładu i kierunek prowadzenia łańcucha.
• Odnośnik normy: JIS F 2031 → aktualny odnośnik normy dla zaczepów łańcucha; JIS F 2032 może pojawić się na starszych rysunkach i powinien być sprawdzany tylko pod kątem kompatybilności zamiennej.
• Funkcja haka: hak trzymający łańcuch kotwiczny → zaczepia ogniwo łańcucha i pomaga zabezpieczyć łańcuch w układzie zaczepu; nie jest to hak podnoszący.
• Podane główne wymiary: h, h1, h2, L, L1, L4, B, b i D → przydatne do układu pokładu, sprawdzania fundamentów i potwierdzania wyceny.
• Przybliżony zakres wagowy: 1096-5750 kg → ważne dla obsługi stoczniowej, pakowania, transportu i planowania instalacji.
• Opcje materiałowe: stal miękka, stal C-Mn, stal nierdzewna, stal odlewana, żeliwo sferoidalne i odkuwki stalowe → ostateczna klasa materiału i trasa produkcji powinny być zgodne z wymaganiami projektu.
• Obróbka powierzchni: piaskowanie Sa 2.5 + jedna warstwa podkładu epoksydowego, ocynkowana, polerowana lub obróbka niestandardowa → ostateczne pokrycie zgodne ze specyfikacją statku.

Główne parametry techniczne

Krok 1: Potwierdź zaczep łańcucha kotwicznego typu rolkowego z hakiem JIS F 2031. Jeśli rysunek projektu nadal wspomina o starym JIS F 2032, potwierdź kompatybilność zamienną przed wyceną.

Krok 2: Potwierdź nominalną średnicę łańcucha kotwicznego od 70 mm do 132 mm, klasę łańcucha, geometrię ogniwa łańcucha i czy hak zaczepu pasuje do rzeczywistego ogniwa łańcucha.

Krok 3: Potwierdź pozycję instalacji, kierunek prowadzenia łańcucha, dostępną przestrzeń pokładową, interfejs fundamentu, wzmocnienie pokładu i wymagania instalacyjne stoczni.

Krok 4: Potwierdź wymagania materiałowe: stal miękka, stal C-Mn, stal nierdzewna, stal odlewana, żeliwo sferoidalne, odkuwki stalowe lub klasa materiału określona w projekcie.

Krok 5: Potwierdź obróbkę powierzchni: piaskowanie Sa 2.5 z podkładem epoksydowym, powierzchnia ocynkowana, polerowana powierzchnia, system malowania końcowego lub specjalne wymagania antykorozyjne.

Krok 6: Potwierdź zakres certyfikatu przed wyceną: certyfikat producenta, certyfikat materiału, certyfikat klasyfikacyjny, inspekcja z udziałem świadka lub inne zatwierdzenie specyficzne dla projektu.

Krok 7: Podaj ilość, typ statku, rysunek instalacyjny lub zdjęcie referencyjne, miejsce dostawy i wymagany czas dostawy.

Struktura

Korpus zaczepu rolkowego | Hak trzymający łańcuch kotwiczny | Duże przejście dla łańcucha | Obszar kontaktu z łańcuchem | Podstawa fundamentu | Obszar zaczepu | Obróbka powierzchni zgodnie z zamówieniem

Zalety trzymania łańcucha, instalacji i inżynierii

Zaczep jest przeznaczony do dużych łańcuchów kotwicznych o średnicy od 70 mm do 132 mm, gdzie trzymanie łańcucha, układ fundamentów i przenoszenie obciążeń na konstrukcję statku wymagają starannego sprawdzenia.

• Układ haka może zaczepić ogniwo łańcucha kotwicznego i działać jako hak trzymający łańcuch kotwiczny w zespole zaczepu. Dopasowanie łańcucha powinno być potwierdzone w stosunku do rzeczywistego rozmiaru ogniwa i klasy łańcucha.
• Umieszczenie zaczepu przed kabestanie pomaga przenieść siłę trzymającą łańcuch kotwiczny na fundament zaczepu i konstrukcję statku, gdy jest prawidłowo zabezpieczony zgodnie z procedurą eksploatacji statku.
• Rolka i układ kontaktu z łańcuchem wspierają wyrównanie łańcucha i zmniejszają skoncentrowany kontakt w porównaniu do płaskiej przeszkody, podczas gdy ostateczna ścieżka łańcucha musi pasować do układu statku.
• Wysoka masa jednostkowa i duże wymiary wymagają zaplanowanej obsługi, podnoszenia podczas instalacji, pakowania transportowego i przygotowania fundamentów stoczniowych.
• Wybór materiału powinien być potwierdzony zgodnie z podstawą obciążenia projektu, rozmiarem łańcucha, środowiskiem korozyjnym, zakresem inspekcji i wymogami zatwierdzenia klasyfikacyjnego.
• Przygotowanie powierzchni przez piaskowanie Sa 2.5 i podkład zapewnia kontrolowaną bazę dla dalszego powlekania; ostateczny system malarski powinien być zgodny ze specyfikacją powłoki statku.
• W dostarczonych danych nie podano żadnych wartości SWL, obciążenia testowego, obciążenia dopuszczalnego ani klasy łańcucha. Wartości te nie powinny być publikowane do czasu potwierdzenia na podstawie rysunku normowego, obliczeń lub dokumentu projektu zatwierdzonego przez klasę.
• Atrybuty niestandardowe

Odnośnik normy: JIS F 2031 → używany jako główna norma strony dla zaczepu łańcucha; stare sformułowania JIS F 2032 powinny być traktowane jako odniesienie historyczne, gdy pojawią się na starszych rysunkach.

• Typ: Typ rolkowy z hakiem → układ zaczepu zaprojektowany do trzymania dużego łańcucha kotwicznego w systemie kotwiczenia.
• Rozmiar łańcucha: 70-132 mm → wybierać zgodnie z rzeczywistą średnicą łańcucha kotwicznego i geometrią ogniwa.
• Funkcja haka: Hak trzymający łańcuch kotwiczny → trzyma / zabezpiecza ogniwo łańcucha w układzie zaczepu; nie jest to hak podnoszący.
• Materiał: Stal miękka, stal C-Mn, stal nierdzewna, stal odlewana, żeliwo sferoidalne lub odkuwki stalowe → ostateczna klasa materiału powinna być potwierdzona przed produkcją.
• Obróbka powierzchni: piaskowanie Sa 2.5 + podkład epoksydowy / ocynkowana / polerowana / niestandardowa → ostateczne wykończenie powierzchni zgodne z zamówieniem i specyfikacją statku.
• Pozycja instalacji: Przed kabestanie na trasie łańcucha kotwicznego → fundament, kierunek prowadzenia łańcucha i wzmocnienie pokładu powinny być potwierdzone rysunkiem.
• Wymagania dotyczące certyfikatu: Dostępne zgodnie z wymaganiami projektu → inspekcja klasyfikacyjna, identyfikowalność materiału i zakres zatwierdzenia powinny być potwierdzone przed zamówieniem.
• Personalizacja: Dostępna → niestandardowy materiał, powłoka, interfejs fundamentu lub zakres inspekcji powinny być oparte na potwierdzonym rysunku i wymaganiach projektu.
• Jak to działa

Łańcuch kotwiczny przechodzi przez trasę zaczepu → Układ haka i rolki zaczepia się o ogniwo łańcucha → Siła trzymająca łańcuch jest przenoszona przez korpus zaczepu na fundament i konstrukcję statku → Kabestan jest odciążony od ciągłego obciążenia trzymającego, gdy łańcuch jest prawidłowo zabezpieczony

Zastosowania

Systemy kotwiczenia statków | Układy kotwiczenia na dziobie | Duże łańcuchy kotwiczne 70-132 mm | Układy ochrony kabestanu | Projekty budowy nowych statków | Projekty wymiany i napraw | Statki towarowe | Masowce | Tankowce | Kontenerowce

Certyfikaty i zalety

Certyfikaty mogą być aranżowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzania przez towarzystwo klasyfikacyjne.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

Rysunki i zdjęcia

FAQ

P1: Czy hak w tym zaczepie łańcucha kotwicznego jest hakiem podnoszącym?

Odp. 1: Nie. Hak służy jako hak trzymający łańcuch kotwiczny w układzie zaczepu łańcucha. Jest przeznaczony do trzymania / zabezpieczania ogniwa łańcucha kotwicznego, a nie do podnoszenia ładunku, podnoszenia sprzętu ani zastępowania certyfikowanego urządzenia podnoszącego.

P2: Jak wybrać odpowiedni rozmiar zaczepu łańcucha?

Odp. 2: Wybierz rozmiar zgodnie ze średnicą łańcucha kotwicznego, geometrią ogniwa, klasą łańcucha, rysunkiem statku, kierunkiem prowadzenia łańcucha, przestrzenią instalacyjną, fundamentem pokładu i wymaganiami klasyfikacyjnymi. Dostarczona tabela zawiera tylko główne wymiary i wagę; nie podaje SWL ani obciążenia testowego.

P3: Jakie informacje są potrzebne przed wyceną?

Odp. 3: Potwierdź ostateczne oznaczenie normy, typ, średnicę łańcucha, klasę materiału, obróbkę powierzchni, ilość, wymagania dotyczące certyfikatu, rysunek instalacyjny, typ statku, miejsce dostawy i wymagany czas dostawy. Jeśli wymagana jest inspekcja z udziałem świadka klasyfikacyjnego lub przegląd obliczeń, należy to podać przed wyceną.
