Blokada linki do łańcucha kotwiącego z haczykiem | JIS F 2031 do dużego łańcucha kotwicznego 70–132 mm

Rolety Anchor Chain Cable Stopper z hakem JIS F 2031 dla 70 ′′ 132 mm duży Anchor Chain

Przegląd produktu

Przyczepka do kabli kotwicowej typu kolczówkowej o długości 70 ̊132 mm z hakem jest zainstalowana na szlaku kotwicowego, zwykle przed windlassem i wyrównana z układem łańcucha kotwicowego statku. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

Konstrukcja haczyka pozwala zatyczce na zaangażowanie łańcucha kotwiczącego i funkcjonowanie jako haczyk trzymający łańcuch kotwiczący w układzie zatyczki.Niniejsza strona została napisana dla dużych łańcuchów kotwicowych od 70 mm do 132 mm, w przypadku których przed produkcją należy potwierdzić dopasowanie łańcucha, wytrzymałość fundamentów, kierunek prowadzenia łańcucha, stopień materiału, obróbkę powierzchni i zakres certyfikatu.Produkt jest urządzeniem przytrzymującym łańcuch kotwiczenia, a nie haczyk lub urządzenie podnoszące.

Szybkie specyfikacje

• Rodzaj produktu: zatykacz kablu łańcuchowego typu koła kołowego z hakem → układem przytrzymania łańcucha dla układów kotwiczenia statków.
• Zakres rozmiarów łańcucha: 70~132 mm → nadaje się do łańcuchów kotwicowych o dużej średnicy, w których należy sprawdzić podstawę pokładu i kierunek prowadzenia łańcucha.
• Standardowe odniesienie: JIS F 2031 → aktualne odniesienie standardowe zatyczki kablowej; JIS F 2032 może pojawić się na wcześniejszych rysunkach i należy sprawdzić tylko zgodność wymiany.
• Funkcja haczyka: haczyk trzymający łańcuch kotwicowy → angażuje ogniwo łańcucha i pomaga zabezpieczyć łańcuch w układzie zatyczki; nie jest haczykiem podnoszącym.
• Główne wymiary: h, h1, h2, L, L1, L4, B, b i D → przydatne do układu pokładu, sprawdzania fundamentów i potwierdzenia oferty.
• Przybliżony zakres masy: 1 096 ∼ 5 750 kg → istotne dla obsługi stoczniowej, pakowania, transportu i planowania instalacji.
• Opcje materiału: stal łagodna, stal C-Mn, stal nierdzewna, stal odlewana, żelazo odlewane węzłowe i kształtowanie stali → końcowa stopa materiału i trasa produkcji powinny być zgodne z wymaganiami projektu.
• Obsługa powierzchniowa: Sa 2,5 wybuchowe + jedna warstwa epoxy primer, ocynkowany, polerowany lub dostosowany do potrzeb → powłoka końcowa do specyfikacji naczynia.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie zatyczki kablowej typu kociołkowy JIS F 2031 z hakem.

Krok 2: Potwierdzić nominalną średnicę łańcucha kotwiczenia od 70 mm do 132 mm, stopień łańcucha, geometrię ogniwa łańcucha oraz to, czy hak zatyczkowy pasuje do rzeczywistego ogniwa łańcucha.

Krok 3: Potwierdzenie pozycji montażu, kierunku przewodzenia łańcucha, dostępnej przestrzeni pokładowej, interfejsu fundamentów, wzmocnienia pokładu i wymogów instalacji stoczni.

Krok 4: Potwierdzenie wymogów materiałowych: stal łagodna, stal C-Mn, stal nierdzewna, stal odlewana, żelazo odlewane węzłowe, kucenie stali lub klasa materiału określona w projekcie.

Krok 5: Potwierdzenie obróbki powierzchni: Sa 2.5 wybuchowe z epoxy primer, połączona powierzchnia, polerowana powierzchnia nierdzewna, system powłoki końcowej lub specjalne wymagania antykorozyjne.

Krok 6: Przed złożeniem oferty potwierdź zakres certyfikatu: certyfikat producenta, certyfikat materiału, certyfikat klasy, inspekcja świadków lub inne wymagania dotyczące zatwierdzenia projektu.

Krok 7: Podaj ilość, rodzaj statku, rysunek instalacji lub zdjęcie referencyjne, miejsce dostawy oraz wymagany czas dostawy.

Struktura

Korpus zatyczki rurowej. Łańcuch kotwiczący. Wielki przejście łańcucha. Obszar kontaktu łańcucha. Podłoże podstawy. Obszar zaangażowania zatyczki.

Zalety związane z utrzymaniem łańcucha, instalacją i inżynierią

• Zamknięcie przeznaczone jest do dużych łańcuchów kotwicowych o długości od 70 mm do 132 mm, w których należy dokładnie sprawdzić przytrzymanie łańcucha, układ fundamentów i przenoszenie ładunku konstrukcji statku.
• Układ haków może włączać łącze łańcucha kotwiczenia i działać jako hak trzymający łańcuch kotwiczenia w układzie zatyczkowym.Właściwość łańcucha należy potwierdzić w stosunku do rzeczywistego rozmiaru ogniwa łańcucha i klasy łańcucha.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• Wyróżnienie rurowe i łańcuchowo-kontaktowe wspierają wyrównanie łańcucha i zmniejszają skoncentrowany kontakt w porównaniu z płaską przeszkodą, podczas gdy końcowa ścieżka łańcucha musi odpowiadać układowi naczynia.
• Duża masa jednostkowa i duże wymiary wymagają planowanej obsługi, podnoszenia podczas montażu, pakowania transportu i przygotowania fundamentów stoczni.
• Wybór materiału powinien zostać potwierdzony zgodnie z podstawą obciążenia projektu, wielkością łańcucha, środowiskiem korozyjnym, zakresem kontroli i wymogiem zatwierdzenia klasy.
• Przygotowanie powierzchni poprzez wybuchowanie Sa 2.5 i gruntowanie w zakładzie zapewnia kontrolowaną podstawę dla kolejnych powłok; końcowy system lakierniczy powinien być zgodny ze specyfikacją powłoki naczynia.
• W dostarczonych danych nie podano SWL, obciążenia badawczego, dopuszczalnego obciążenia ani klasy łańcucha. Wartości te nie powinny być publikowane, dopóki nie zostaną potwierdzone standardowym rysunkiem, obliczeniem,lub dokument projektu zatwierdzony w klasie.

Atrybuty niestandardowe

• Standard odniesienia: JIS F 2031 → stosowany jako główna strona standardowa dla zatyczki kablowej; stare brzmienie JIS F 2032 powinno być traktowane jako stare odniesienie, gdy znajduje się je na starszych rysunkach.
• Rodzaj: rodzaj kołnierza z hakem → zatyczką przeznaczonym do utrzymania dużego łańcucha kotwiczenia w układzie kotwiczenia.
• Wielkość łańcucha: 70132 mm → wybierz zgodnie z rzeczywistą średnicą łańcucha kotwiczenia i geometrią ogniw łańcuchowych.
• Funkcja haczyka: haczyk łączący łańcuch kotwicowy → utrzymuje / zabezpiecza ogniwo łańcucha w układzie zatyczki; nie jest haczykiem podnoszącym.
• Materiał: stal łagodna, stal C-Mn, stal nierdzewna, stal odlewana, żelazo odlewane węzłowe lub stalowe kucie → przed produkcją należy potwierdzić końcową jakość materiału.
• Obsługa powierzchniowa: Sa 2.5 wybuchem + epoxy primer / ocynkowany / polerowany / dostosowany → końcowe wykończenie powierzchni jest zgodne z zamówieniem i specyfikacją naczynia.
• Pozycja montażu: przed windlass w szlaku łańcucha kotwiczenia → fundament, kierunek kierownicy łańcucha i wzmocnienie pokładu należy potwierdzić na rysunku.
• Wymóg certyfikatu: Dostępny zgodnie z wymogami projektu → przed zamówieniem należy potwierdzić inspekcję klasy, identyfikowalność materiału i zakres zatwierdzenia.
• Dostosowanie: Dostępne → dostosowany materiał, powłoka, interfejs fundamentów lub zakres inspekcji powinny być oparte na potwierdzonym rysunku i wymaganiach projektowych.

Jak to działa

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

Wnioski

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału i procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

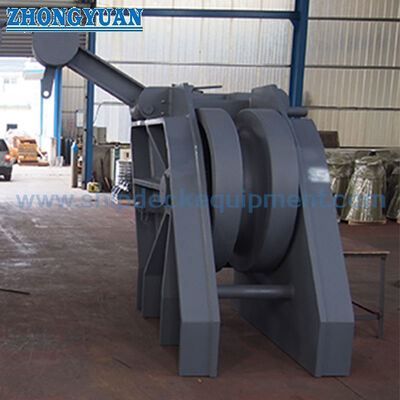

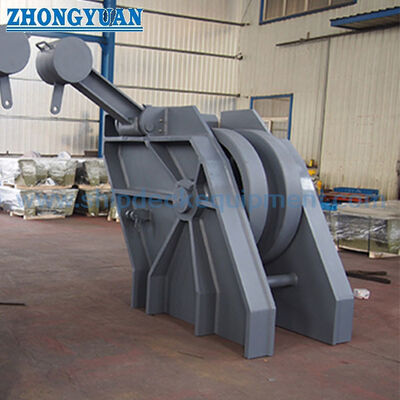

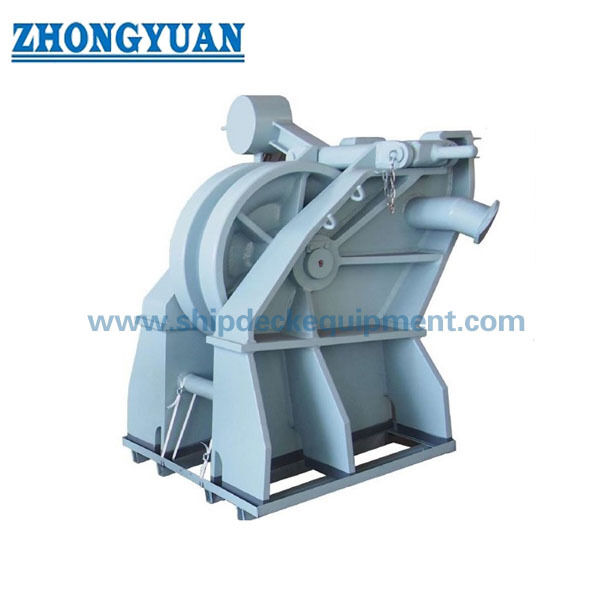

Rysunek i zdjęcia

Częste pytania

P1: Czy haczyk na zamku łańcucha jest haczykiem podnoszącym?

Odpowiedź 1: Nie. Hak służy jako haczyk przytrzymujący łańcuch kotwicowy w układzie zatyczki łańcucha.lub zastąpić certyfikowane urządzenie podnoszące.

P2: Jak należy wybrać odpowiedni rozmiar zatyczki łańcuchowej?

Odpowiedź 2: Wybierz rozmiar zgodnie z średnicą łańcucha kotwiczenia, geometrią łańcucha, stopniem łańcucha, rysunkiem naczynia, kierunkiem kierownicy łańcucha, przestrzenią instalacyjną, fundamentem pokładu i wymaganiami klasowymi.W załączonej tabeli podane są tylko główne wymiary i waga; nie zapewnia SWL ani obciążenia badawczego.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Potwierdzenie ostatecznego oznaczenia standardowego, typu, średnicy łańcucha, klasy materiału, obróbki powierzchni, ilości, wymogu certyfikatu, rysunku instalacji, rodzaju zbiornika, miejsca dostawy,i wymagany czas dostawyJeżeli wymagana jest inspekcja świadka klasy lub przegląd obliczeń, należy o tym poinformować przed cytowaniem.
