CB / T 3062 Typ A 3 rolki rurowe Uniwersalny sprzęt do cumowania statków Fairleads

Marine 3 Roller Universal Fairlead dla kompaktowych statków.

Przegląd produktu

Marine 3 Roller Universal Fairlead jest kompaktowym i ekonomicznym rowerowym fairleadem wykorzystywanym do podstawowych zastosowań mocowania statków i kierowania linami pokładowymi.CB/T 3062 Typ A jest zaprojektowany z dwoma pionowymi walcownikami i jednym dolnym walcownikami poziomymi, pomagając linie prowadzić płynnie z trzech kierunków przy jednoczesnym zmniejszeniu bezpośredniego kontaktu linia z konstrukcją pokładu.

W porównaniu z fairleadami na 5-, 7- lub 9-roll, typ 3-walcowy nie jest przeznaczony do reprezentowania złożonego wielokierunkowego układu ciężkiego użytku.mniejszy wpływ instalacji, łatwiejsza konserwacja i niższe koszty projektu, co sprawia, że nadaje się do małych i średnich statków, pomocniczych miejsc mocowania i ogólnych układów przewodników liny, w których droga liny jest stosunkowo czysta.

Szybkie specyfikacje

• Rodzaj produktu: CB/T 3062 Typ A 3 Roller Universal Fairlead → kompaktowy podstawowy rolkowy fairlead do kierowania linami do cumowania statków.

• Układ walcowania: 2 walcowania pionowe + 1 dolne walcowanie poziome → kieruje liną z trzech praktycznych kierunków i zmniejsza lokalne tarcie.

• Zakres wielkości nominalnych: od 100 do 320 → obejmuje średnice sznurowych sznurowych ze stali od 14 do 44 mm i sznurowych z nylonu od 36 do 100 mm.

• Zakres SWL: od 54 do 533 kN zgodnie z podaną tabelą parametrów → wybór wielkości powinien być zgodny z rysunkiem i układem kotwiczenia statku.

• Zakres masy: od 112 do 2122 kg → przydatne do układu pokładu, podnoszenia podczas montażu, pakowania i szacowania przewozu.

• Opcje materiałów: stal C-Mn, stal łagodna lub stal nierdzewna w zależności od zamówienia → materiał końcowy i zakres certyfikatu należy potwierdzić przed ofertą.

• Obsługa powierzchniowa: wybuchowa do Sa2,5/S2,5 zgodnie z specyfikacją + epoxy primer, galwanizowane, polerowane lub indywidualne powłoki → wybrane zgodnie z systemem powłoki zbiornika.

• Pozycjonowanie: ekonomiczne rozwiązanie 3-walcowe do podstawowego kierowania liną → nie jest to samo pozycjonowanie produktu jak wielowalcowe fairleady 5 / 7 / 9.

Główne parametry techniczne

Główne parametry strony internetowej CB/T 3062 Typ A 3 Roller Universal Fairlead.

Przewodnik do wyboru i zapytania

• Krok 1: Potwierdzenie CB/T 3062 typu A i wielkości nominalnej zgodnie z rysunkiem naczynia, średnicą liny stalowej lub nailonówki.

• Krok 2: Potwierdź kierunek prowadzenia liny i pozycję montażu.

• Krok 3: Przed produkcją potwierdzić wymagania dotyczące SWL, typ liny, średnicę liny, układ pokładu i dostępną przestrzeń pod podłoże.

• Krok 4: Potwierdzenie wymogów materiałowych: stal C-Mn, stal łagodna, stal nierdzewna lub materiał określony w projekcie.

• Krok 5: Potwierdzenie obróbki powierzchni: granulowanie i gruntowanie, wykończenie ocynkowane, polerowana powierzchnia ze stali nierdzewnej lub kompletny system powłoki morskiej.

• Krok 6: Potwierdź wymóg certyfikatu, ilość, miejsce przeznaczenia, wymagany czas dostawy oraz przedstaw rysunek statku lub zdjęcia referencyjne, jeśli są dostępne.

Struktura

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Zalety projektowania, instalacji i konserwacji

• Układ 3-walcowy zapewnia prosty przewód liny do normalnych pozycji mocowania, w których nie jest wymagana pełna wielowalcowa przewódnica.

• Kompaktna konstrukcja pomaga zmniejszyć przestrzeń zajętą na pokładzie, co czyni ją odpowiednią dla małych i średnich statków lub miejsc dodatkowego mocowania.

• Rolki zmniejszają bezpośredni kontakt liny z stałymi konstrukcjami stalowymi, pomagając zmniejszyć tarcie i chronić powierzchnię liny podczas mocowania.

• Układ typu A z dwoma pionowymi rolkami i jednym niższym rolkiem poziomym wspiera prowadzenie lin z praktycznych kierunków na poziomie pokładu.

• W porównaniu z większą liczbą rolków, konstrukcja jest łatwiejsza do sprawdzenia, pomalowania, smarowania i konserwacji.

• Zakres materiałów, powłok i certyfikatów może być ustalony zgodnie z zamówieniem, specyfikacją zbiornika i procedurą zatwierdzania klasy.

Atrybuty niestandardowe

• Standard: CB/T 3062-2011 Typ A → stosowany w przypadku, gdy specyfikacja projektu wymaga chińskiego uniwersalnego standardu żeglugi morskiej.

• Pozycjonowanie produktu: Podstawowy kompaktowy 3-walcowy fairlead → nadaje się do zwykłego kierowania liną, nie do złożonych aplikacji wielo kierunkowych 9-walcowych.

• Ilość walcowników: 3 walcowników → dwa walcowników pionowych i jeden dolny walcownik poziomy dla prostej i ekonomicznej konstrukcji kierowniczej.

• Zakres liny: liny stalowe 1444 mm / liny nylonowe 36100 mm → wybierz zgodnie z planem mocowania statku i specyfikacją liny.

• SWL: 54-533 kN według wielkości nominalnej → nie zastępują weryfikacji projektu, przeglądu konstrukcji pokładu lub zatwierdzenia klasy w razie potrzeby.

• Materiał: stal C-Mn / stal łagodna / stal nierdzewna → stopień końcowy, identyfikowalność i certyfikat należy potwierdzić przed zamówieniem.

• Obsługa powierzchniowa: Blasting + primer / galwanizowany / polerowany / dostosowany → system powłoki powinien odpowiadać wymaganiom ochrony naczynia przed korozją.

• Wymagania dotyczące certyfikatów: Dostępne w zależności od wymagań projektu → certyfikat klasy i świadectwo inspekcyjne podlegają zakresowi zamówienia i zatwierdzeniu klasy.

Jak to działa

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Wnioski

System mocowania statków. Kierowanie linami pokładowymi. Małe i średnie statki. Łodzie robocze. Statki śródlądowe.

Certyfikacje i zalety

Świadectwa mogą być ułożone zgodnie z wymogami projektu, zakresem kontroli, identyfikowalnością materiału i procedurą zatwierdzenia przez stowarzyszenie klasyfikacyjne.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest główna pozycja fairleada na trzech rolkach?

A1: Trójwalcowy żeglarz jest podstawowym, kompaktowym i ekonomicznym produktem wiodącym linę do standardowych pozycji mocowania statków.7 lub 9 rolkowe żeglarki używane do bardziej skomplikowanych szlaków liniowych.

P2: Jak należy wybrać prawidłowy rozmiar nominalny?

A2: Wybierz rozmiar zgodnie z typem liny, średnicą liny, SWL, układem pokładu statku i rysunkiem montażu.

P3: Czy materiał, łożysk i powłoka mogą być dostosowane?

A3: Materiał i obróbkę powierzchni można potwierdzić zgodnie z wymaganiami projektu.specyfikacja zamówienia i wymóg kontroli.

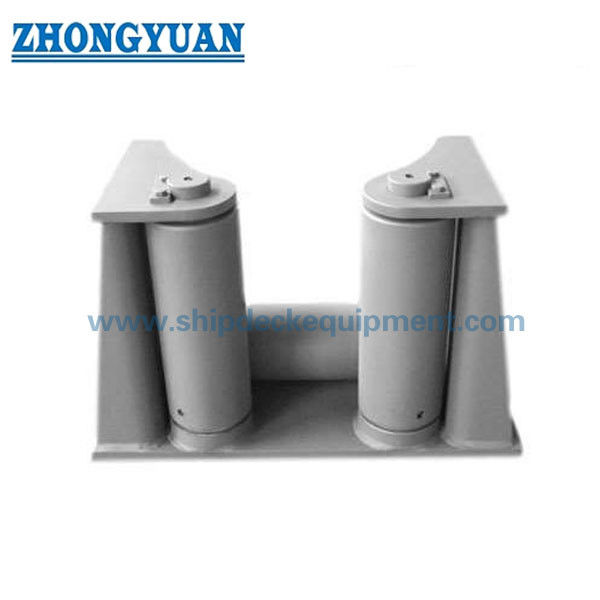

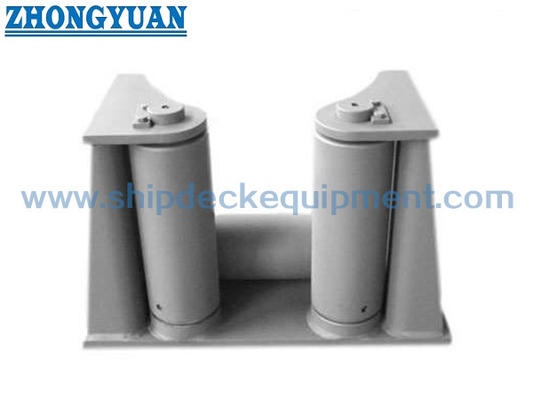

Rysunek CB/T 3062 Typ A 3 Rulki rurowe Uniwersalne urządzenia mocowania statków
