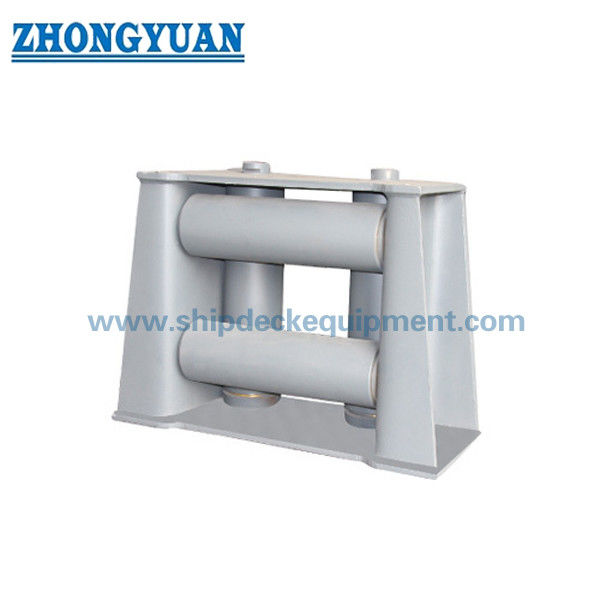

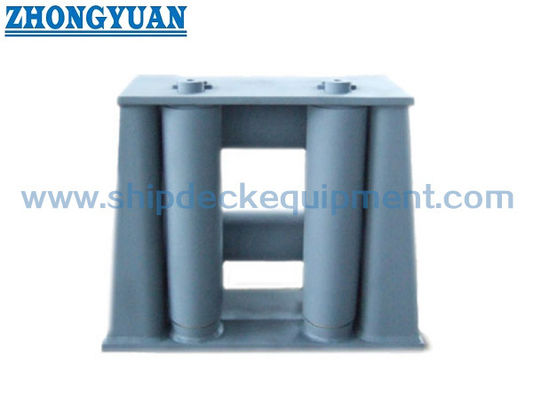

100 ‰ 320 mm Cztery rolki Uniwersalny Fairlead. CB/T 3062 Typ B Wielokierunkowy Mooring Fairlead na pokładzie statku.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ modelu: | Typ B. | Przybory: | Stal C-Mn, stal miękka, stal nierdzewna |
|---|---|---|---|
| Standard: | CB/T*3062-2011 | Nr rolki: | 4 rolki |
| Średnice kabli stalowych: | 14~44mm | Średnice lin nylonowych: | 36 ~ 100 mm |
| waga: | 112 kg ~ 2441 kg | Obróbka powierzchniowa: | Sandblasting do S2.5 + jedna warstwa podkładu sklepu epoksydowego, ocynkowane, wypolerowane, sperson |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Podkreślić: | CB / T 3062-2011 cztery rolki rolkowe,stalowe prowadnice CB / T 3062-2011 cztery rolki,sprzęt do cumowania pokładu CCS |
||
opis produktu
100 ‰ 320 mm Cztery rolki Uniwersalny Fairlead. CB/T 3062 Typ B Wielokierunkowy Mooring Fairlead na pokładzie statku.
Przegląd produktu
CB/T 3062 Uniwersalny wiertnik czterorolkowy typu B jest przeznaczony do wielo-dyrekcyjnego kierowania linami mocowymi na pokładach statków.
Konstrukcja składa się z dwóch pionowych i dwóch poziomych rolków, umożliwiających kierowanie linami z czterech kierunków z lepszym rozkładem obciążeń.
Jest odpowiedni do złożonych warunków mocowania, w których kierunek liny jest zróżnicowany, zapewniając zmniejszone zużycie liny i stabilną pracę.
Inżynieryjne spostrzeżenia
W warunkach wielo kierunkowego mocowania obciążenie liny nie jest równomiernie rozmieszczone.
Konfiguracja czterech rolków rozprowadza obciążenie w wielu punktach styku, zmniejszając lokalne obciążenie i zwiększając bezpieczeństwo.
Takie rozwiązanie pozwala również na zminimalizowanie gięcia i ścierania lin, wydłużając ich żywotność.
Szybkie specyfikacje
Konfiguracja rolki: 4 rolki (2 pionowe + 2 poziome) → Wielokierunkowe prowadzenie
Przedział średnicy walca: 100×320 mm → kompatybilność z liną
Zakres SWL: 54-533 kN → odniesienie obciążenia
Rodzaj liny: drut stalowy / nylon / syntetyczny → szerokie zastosowanie
Materiał: stal odlewana / stal C-Mn → Wytrzymałość konstrukcyjna
Obsługa powierzchniowa: Sa2,5 + powłoka epoksydowa → odporność na korozję
Standard: CB/T 3062-2011 → Zgodność branżowa
Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów
Główne parametry techniczne (SWL i wielkość)
| Nazwa Wielkość |
Drut stalowy Liny Dia. |
Wiązka z nylonu | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Waga (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Waryfikacja inżynieryjna i testowanie
Analiza elementów skończonych (FEA) jest wykonywana w celu sprawdzenia wytrzymałości konstrukcyjnej i rozkładu obciążeń.
Badania obciążenia przeprowadzono na podobnych produktach w celu zweryfikowania wydajności SWL.
Konstrukcja i produkcja spełniają wymagania społeczeństwa klasyfikacyjnego.
Struktura
Górne rolki. Dolne rolki poziome. Pionowe rolki.
Porównanie typu Fairlead
3 Roller Fairlead → Standardowe kierowanie kierunkowe w warunkach umiarkowanego obciążenia
4 Roller Fairlead → Wielokierunkowe kierowanie z lepszym rozkładem obciążenia i zmniejszonym naprężeniem liny
Otwarty typ Fairlead → Elastyczne wejście do liny, odpowiednie dla zmiennych kątów liny
Zamknięty typ Fairlead → Kontrolowana ścieżka liny, zapobiega ucieczce liny pod obciążeniem
Wskazówka do wyboru:
W przypadku skomplikowanych warunków kotwiczenia lub wielo-kierunkowych przewodów liniowych zaleca się stosowanie czterech rolek.
Nie jesteś pewien, który typ żeglarza pasuje do twojego statku?
Skontaktuj się z nami, polecimy odpowiednią konfigurację w zależności od rozmiaru liny, obciążenia i warunków pracy.
Optymalizacja strukturalna
Zoptymalizowany system smarowania zapewnia płynne obrotowe i długotrwałe działanie.
Konstrukcja łożyska bush poprawia odporność na zużycie i wydajność przenoszenia obciążenia.
Wał szpilkowy jest zaprojektowany jako główny element nośny.
Opcje materiału i powierzchni
Rolki mogą być wytwarzane w pełnej stali nierdzewnej lub pokrycie ze stali nierdzewnej dla odporności na korozję.
W celu zmniejszenia zużycia liny do rolków można dodać warstwę ochronną z syntetycznego materiału.
Gładka powierzchnia zabezpiecza linę i zwiększa jej żywotność.
Przewodnik do wyboru
Krok 1 Wybierz rozmiar walca → Na podstawie średnicy liny
Krok 2 Potwierdzenie typu liny → Drut stalowy / syntetyczny
Krok 3 ️ Potwierdzenie kierunku liny → Wymóg wielowrotności
Krok 4 ️ Potwierdzenie wymogu obciążenia → Odniesienie SWL
Krok 5 ️ Potwierdzenie miejsca instalacji → Pozycja pokładu
Potrzebujesz pomocy w wyborze odpowiedniego rozmiaru lub ładunku?
Atrybuty niestandardowe
Struktura czterech rolek → Wielokierunkowe sterowanie
Konstrukcja sprawdzona przez FEA → Niezawodna wytrzymałość
Zbudowany SWL → udowodniona wydajność
łożysko krzewu → płynne obrotowe
Opcje odporne na korozję → wydłużony okres użytkowania
Przewodnik do zapytania
Proszę podać średnicę liny, rodzaj liny, wymagane obciążenie, pozycję montażu i wymóg certyfikacji.
Jeśli nie macie pewności, który model pasuje do waszego statku, skontaktujcie się z nami, aby uzyskać wsparcie techniczne.
Jak to działa
Liny przechodzą przez wiele rolków, rozprowadzając obciążenie i kierunek kierowania przy jednoczesnym zmniejszeniu tarcia i zużycia.
Wnioski
Przygotowanie statku do cumowania. Operacje ciągnięcia. Statki wspierające na morzu. Wielokierunkowe kierowanie linami.
Certyfikacje i zalety
Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów
Rysunek i zdjęcia
Dostępny rysunek ogólnego układu i zdjęcia produktu
Zamówienie
MOQ: 1 jednostka. Dostawa: 3060 dni. Dostępne dostosowanie.
Częste pytania
Q1: Dlaczego używamy czterech rolków fairlead?
A: Do wielokierunkowego rozkładu obciążeń i zmniejszenia zużycia liny.
P2: Jak sprawdzana jest siła?
Odpowiedź: poprzez analizę FEA i badania obciążenia.
P3: Czy rolki można dostosować?
O: Tak, dostępne są opcje ochrony ze stali nierdzewnej lub syntetycznej.
