2 & 3 Rolkowy Uniwersalny Ucho cumownicze do cumowania statków | Typ JIS F 2020-1979 A/B1/B2

2 & 3 Roller Universal Fairlead do kotwiczenia statków JIS F 2020-1979 Typ A/B1/B2

Przegląd produktu

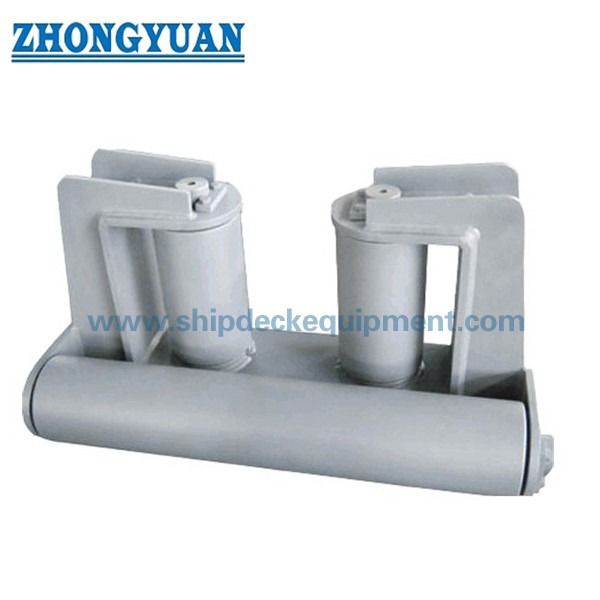

JIS F 2020-1979 małych rozmiarów stalowych płytek rolkowych jest kompaktowy rolkowy fairlead używany do cumowania statków, obsługi ładunku i kierowania linami do obsługi łodzi.Produkty w tej postaci są również powszechnie określane jako uniwersalne fairleady na dwóch lub trzech rolkachW normie określono trzy układy: typ A wykorzystuje dwa rolety pionowe i jeden rolet poziomy; typ B1 wykorzystuje jeden rolet pionowy i jeden rolet poziomy;Typ B2 jest odzwierciedleniem układu typu B1.

Oryginalna konfiguracja JIS wykorzystuje rolki o średnicy około 76,3 mm.Wersje 135 i 168 mm w dostarczanych seriach produktów powinny być traktowane jako wzmocnione konfiguracje specyficzne dla projektu, a nie standardowe rozmiary JIS F 2020W przypadku zamówienia lub nowego budynku kupujący powinien zatem potwierdzić wymagany układ typu A/B1/B2, trasę liny, geometrię montażu, zatwierdzony rysunek,podstawa obciążenia materiałem i projektem przed produkcją.

Szybkie specyfikacje

• Rodzaj produktu: 2-walcowy / 3-walcowy układ wiodący liną na pokładzie → kompaktowy układ wiodący liną na krawędzi pokładu i na pokładzie statku.

• Standard: JIS F 2020-1979 → oficjalna nazwa standardowa to rolki końcowe ze stali płytkowej (małe rozmiary).

• Typ A: 3 rolki, 2 pionowe + 1 poziome → standardowa konfiguracja trzech rolek.

• Typ B1/B2: 2 rolki, 1 pionowa + 1 pozioma → Typ B2 odzwierciedla układ B1 pionowo-rolkowy i pazur.

• Standardowa średnica walca: około 76,3 mm → oryginalna konfiguracja JIS; większe wersje 101 / 135 / 168 mm wymagają potwierdzenia rysunku projektu.

• Masa obliczona jako odniesienie: typ A 20,6 kg; typ B1/B2 17,7 kg → standardowe wartości odniesienia dla oryginalnej konfiguracji.

• Standardowa baza materiałowa: konstrukcja główna ze stali SS41, rurka rolkowa SGP lub STPG38, brąz BC6 lub miedziany busz YBsC2 → współczesne równoważniki wymagają zatwierdzenia projektu.

• Podstawa kontroli: stan wizualny, zgodność wymiarowa i płynne działanie walców → kluczowe kontrole przed wysyłką.

Główne parametry techniczne

Referencja konfiguracji standardowej JIS F 2020-1979:

Specyficzne dla danego projektu powiększone dane o wielkości dostarczone dla tej serii produktów:

Przewodnik do wyboru i zapytania

Krok pierwszy:Potwierdzenie typu A, typu B1 lub typu B2 na rysunku zbiornika.

Krok 2:Potwierdź informacje o linie, w tym typ linia, średnicę linia, normalny kierunek prowadzenia i trasę do krawędzi pokładu.

Krok trzeci:W oryginalnym układzie JIS wykorzystuje się rolki o średnicy około 76,3 mm; wersje 101 / 135 / 168 mm wymagają zatwierdzonego rysunku projektu.

Krok czwarty:Potwierdzenie pozycji instalacji, dostępnej przestrzeni, układu fundamentów/spojenia, lokalnego wzmocnienia pokładu oraz dostępu do kontroli i smarowania rolków.

Krok 5:Potwierdzenie klas materiału lub zatwierdzonych nowoczesnych odpowiedników, układu przygotowania powierzchni i powłoki, ilości, wymogu certyfikatu/inspekcji, miejsca przeznaczenia i wymaganego czasu dostawy.

Krok 6:W przypadku prac zastępczych należy dostarczyć istniejące zdjęcie i rysunek wymiarowy, aby przed produkcją można było sprawdzić typ, układ ręcznego i interfejs montażu.

Struktura

Korpus stalowy. Horyzontalny rolnik. Wyrostowe rolniki. Włoki rolnicze. Brązowe / mosiężne krzewy.

Projektowanie / Inżynieria / Zalety jakości

• Specyficzne dla danego typu kierownictwo lin → Typ A zapewnia dwie pionowe pozycje kontaktu oraz jeden rolnik poziomy; typ B1/B2 zapewnia jednoboczny rolnik pionowy z lustrzanymi układami w lewo/prawo.

• obrotowe powierzchnie kontaktu liny → rolki zmieniają kierunek prowadzenia liny przy jednoczesnym zmniejszeniu kontaktu przesuwnego z krawędziami stałego stalowego pokładu.

• Utrzymujący się układ szpilkowy → norma obejmuje wymienne wały rolkowe, krzewy i osprzęt tłuszczowy, wspierające kontrolę i smarowanie w eksploatacji.

• Plan materiałów jest specyficzny dla każdego elementu → nadwozie, rolki, wały i krzewy wykorzystują różne grupy materiałów zamiast jednej ogólnej nazwy materiału.

• Standardowa kontrola koncentruje się na jakości istotnej dla użytkownika → wykończenie powinno być wolne od szkodliwych wad, wymiary powinny być zgodne, a rolki powinny działać płynnie.

• Inżynieria wymiany powinna zweryfikować właściwość i interfejs → Typy B1 i B2 są układami lustrzanymi, dlatego istniejący układ zbiornika należy sprawdzić przed produkcją.

Atrybuty niestandardowe

• Norma: JIS F 2020-1979 → norma referencyjna dla małych rolków końcowych na pokładzie z stali.

• Typ: A / B1 / B2 → Typ A to układy z trzema rolkami; typ B1 / B2 to układy z dwoma rolkami.

• Standardowa średnica walca: ok. 76,3 mm → oryginalna konfiguracja JIS.

• Rozmiary powiększone specyficzne dla projektu: 101 / 135 / 168 mm → nie standardowe rozmiary JIS; wymagane jest zatwierdzone rysunek.

• Standardowa baza materiałowa: SS41/SGP lub STPG38/BC6 lub YBsC2 → klasy JIS i harmonogram materiałów dla poszczególnych komponentów.

• Busz i smarowanie: busz z brązu lub mosiądzu z tłuszczem → wspiera obrót i utrzymanie rolka.

• SWL / Obciążenie projektowe: Należy potwierdzić → żadne SWL produktu nie powinno być uzyskane z dostarczonej tabeli średnicy walca.

• Ochrona powierzchni: Zgodnie ze specyfikacją projektu → sprężanie, powłoka morska, wykończenie ze stali nierdzewnej lub inne systemy są opcjami dostawami specyficznymi dla danego projektu.

• Wymóg certyfikatu: W zależności od zakresu zamówienia → dokumentacja producenta lub zaangażowanie klasy podlega wymaganiom projektu i procedurze zatwierdzenia.

Jak to działa

Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure

Wnioski

Przewodnictwo linami do kotwiczenia statków. Łodzie robocze. Wciągacze. Statki służbowe w porcie. Pozycje kierownictwa linami na pokładzie.

Certyfikacje i zalety

Przed złożeniem oferty należy potwierdzić zakres kontroli i certyfikacji.Inspekcja operacji walcowania i obecność stowarzyszenia klasyfikacyjnego można zorganizować zgodnie z wymaganiami projektu i zakresem zamówienia.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

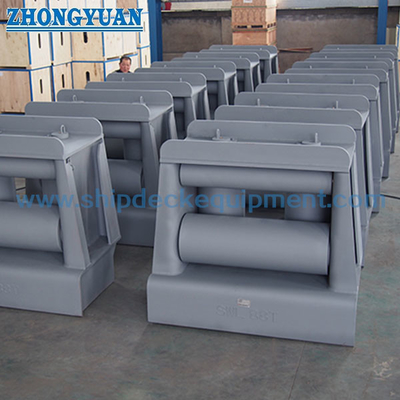

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest różnica między systemami JIS F 2020 typu A, typu B1 i typu B2?

A1: typ A to układ trójwalcowy z dwoma walcownikami pionowymi i jednym walcownikami poziomymi. typ B1 wykorzystuje jeden walcownik pionowy i jeden walcownik poziomy,natomiast typ B2 odzwierciedla układ pionowego rolka i pazurów B1Prawidłowy typ powinien być wybrany z układu naczynia lub rysunku zamiennego.

P2: Czy rozmiary 101, 135 i 168 mm są standardowymi rozmiarami JIS F 2020?

Oryginalna konfiguracja JIS F 2020-1979 wykorzystuje rolki o średnicy około 76,3 mm.Wersje 135 i 168 mm w tej serii produktów są powiększonymi konfiguracjami specyficznymi dla danego projektu i powinny być wytwarzane wyłącznie na podstawie zatwierdzonego rysunku.

P3: Co należy potwierdzić przed zamówieniem wymiany lub powiększonego fairleadu?

A3: Potwierdzenie typu A/B1/B2, układu walcowania, trasy i średnicy liny, rzeczywistych wymiarów montażu, strony montażu, materiału, powłoki, podstawy obciążenia projektu,wymóg certyfikatu oraz rysunek lub zdjęcie istniejącego statkuW przypadku wymiany typu B należy potwierdzić, czy wymagane jest układ B1 lub układ odzwierciedlony B2.
