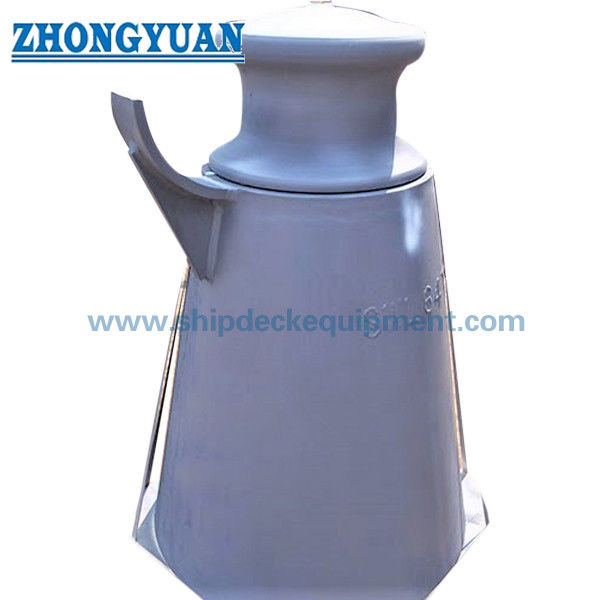

DN100mm 450mm Pedestal Roller Fairlead z cleatem. Zweryfikowany SWL (2541766 kN) do kotwiczenia statków.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Standard techniczny: | CB/T 436-2000 | Typ rolki: | Typ A ze standardową rolką CB*58-83 |
|---|---|---|---|
| Średnice wałków: | 100 mm ~ 450 mm | Nr rolki: | Nr rolki: Pojedyncza rolka |
| Waga rolki: | 9,9 kg ~ 452 kg | Waga podstawowa: | 63,9 kg ~ 454,4 kg |
| Przybory: | Łagodna stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne | Obróbka powierzchniowa: | piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, ocynkowana, dostępna niestandardowa obrób |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. | ||
| Podkreślić: | Włóczęga o podłożu szczelnym,CB/T 436 Fairlead,CB/T 436 Podstawowy kołowy kołowy |
||
opis produktu
DN100mm 450mm Pedestal Roller Fairlead z cleatem. Zweryfikowany SWL (2541766 kN) do kotwiczenia statków.
Przegląd produktu
CB/T 436 Podstawowy kołowiec rolkowy typu A z kluczem przeznaczony jest do połączonego kierowania linami i tymczasowego mocowania w systemach mocowania statków.
Podwyższona konstrukcja podstawy zapewnia odpowiedni kąt prowadzenia liny od pokładu do szczytu, zmniejszając nieprawidłowe gięcia i poprawiając rozkład obciążeń.
Rotacyjny walcownik ze stali odlewanej zmniejsza tarcie i zużycie liny, a zintegrowany klucz umożliwia szybkie pozycjonowanie i trzymanie.
Zbudowany z zdefiniowanymi wartościami SWL do wyboru w rzeczywistych obciążeniach kotwiczenia, zapewniając niezawodne przenoszenie obciążenia i bezpieczeństwo eksploatacji.
Szybkie specyfikacje
- Średnica walcowania: 100×450 mm → Określa pojemność liny
- Wysokość podstawy (H): ~1000 mm → Zapewnia odpowiedni kąt prowadzenia
- SWL: 2541766 kN → Określa dopuszczalne obciążenie
- Funkcja: Prowadzenie + Wyciąganie → Połączone działanie
- Materiał: walcownik ze stali odlewanej + podłoże wytworzone → Wytrzymałość
- Rury: stal o wysokiej wytrzymałości → przenoszenie obciążenia
- Smarowanie: tłuszcz do sutka → Łatwa konserwacja
- Powierzchnia: Sa2,5 + podstawkę → ochronę przed korozją
- Standard: CB/T 436-2000 → Zgodność z przepisami morskimi
Główne parametry techniczne
| Włókno Dia. |
Wykorzystane przewody liniowe (maks.) (tylko do celów odniesienia) |
Wymiary | Waga kg |
SWL (kN) | ||||||||||||||||
| Włókna Wiązka Dia. |
Natury Wiązka Dia. |
SWR (GB /T 8918) Wytrzymałość 1570 Mpa |
a) | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Włókno | Podstawa | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14 ~ 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 do 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Uwaga: Podstawa h= 1000 mm | ||||||||||||||||||||
Przewodnik do wyboru
Krok 1 Wybór średnicy walca → W oparciu o rozmiar liny
Krok 2 ️ Potwierdzenie rodzaju liny → liny włóknistej lub stalowej
Krok 3 ️ Potwierdzenie SWL → Należy przekroczyć obciążenie kotwiczenia
Krok 4 Potwierdź wysokość podstawy → Dopasować kąt prowadzenia pokładu
Krok 5 ️ Potwierdzenie funkcji → Tylko z kluczem lub przewodnikiem
Krok 6 Potwierdzenie certyfikacji → Wymóg klasowy
Struktura
Rolka z odlewanej stali. Wzmocniona podstawa.
Atrybuty niestandardowe
- Wysokość podstawy: 500~1500 mm → prawidłowe prowadzenie liny
- SWL: 2541766 kN → Pojemność ładunkowa
- Funkcja: Przewodnik + przytrzymaj → Efektywna obsługa
- Materiał: stali odlewanej → Wytrzymałość
- Węzeł: wysoka wytrzymałość → przenoszenie obciążenia
- System smarowania → płynne obrócenie
- Certyfikaty: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikaty badawcze producentów
Przewodnik do zapytania
Proszę podać średnicę liny, wymaganą SWL, wysokość podstawy (jeśli różni się), położenie instalacji i certyfikat.
Jak to działa
Podwyższony piedestal zapewnia odpowiedni kąt sznurka, rolka zmniejsza tarcie, a klucz umożliwia tymczasowe zabezpieczenie.
Wnioski
Przymocowanie pokładu statku. Aplikacje wysokiego kąta prowadzenia. Kompaktny układ.
Certyfikacje i zalety
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; prawidłowa konstrukcja kąta prowadzenia, zmniejszone zużycie liny, zintegrowana funkcja.
Rysunek i zdjęcia

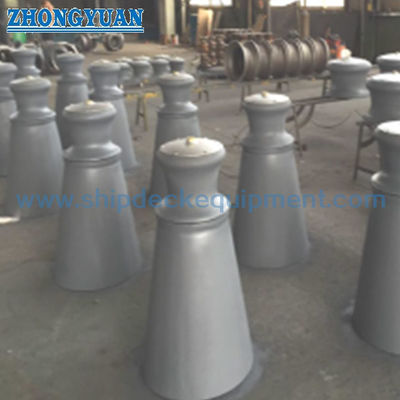

Rysunek GA. Zdjęcia produktów.
Zamówienie
MOQ: 1 jednostka. Dostawa: 45-60 dni. Dostępna wysokość na zamówienie
Częste pytania
P1: Dlaczego wysokość podstawy jest ważna?
O: Zapewnia odpowiedni kąt prowadzenia lin i zmniejsza obciążenie boczne.
Q2: Czy wysokość może być dostosowana?
O: Tak, wysokość podstawy można dostosować do układu pokładu.
P3: Jak wybrać SWL?
A: SWL musi przekraczać oczekiwane obciążenie kotwiczenia.
