100×450mm Pedestal Roller Fairlead z cleatem. Zweryfikowany SWL (254×1766 kN) do mocowania statków.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | TT, akredytywa |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Standard techniczny: | CB/T 436-2000 | Typ rolki: | Typ A ze standardową rolką CB*58-83 |
|---|---|---|---|
| Średnice wałków: | 100 mm ~ 450 mm | Nr rolki: | Nr rolki: Pojedyncza rolka |
| Waga rolki: | 9,9 kg ~ 452 kg | Waga podstawowa: | 63,9 kg ~ 454,4 kg |
| Przybory: | Łagodna stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne | Obróbka powierzchniowa: | piaskowanie do S2,5 + jedna warstwa podkładu epoksydowego, ocynkowana, dostępna niestandardowa obrób |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. | ||
| Podkreślić: | Włóczęga o podłożu szczelnym,CB/T 436 Fairlead,CB/T 436 Podstawowy kołowy kołowy |
||
opis produktu
100–450mm Rolkowe prowadnice cumownicze z knagą | Zweryfikowane SWL (254–1766 kN) do cumowania statków
Przegląd produktu
Rolkowe prowadnice cumownicze z knagą typu A CB/T 436 są przeznaczone do wspólnego prowadzenia liny i tymczasowego mocowania w systemach cumowniczych statków.
Podwyższona konstrukcja podstawy zapewnia odpowiedni kąt prowadzenia liny od pokładu do prowadnicy, zmniejszając nienormalne zginanie i poprawiając rozkład obciążenia.
Obrotowy wałek ze staliwa zmniejsza tarcie i zużycie liny, a zintegrowana knaga umożliwia szybkie pozycjonowanie i trzymanie.
Zaprojektowane z określonymi wartościami SWL do wyboru przy rzeczywistych obciążeniach cumowniczych, zapewniając niezawodne przenoszenie obciążeń i bezpieczeństwo operacyjne.
Szybkie specyfikacje
- Średnica rolki: 100–450 mm → Określa nośność liny
- Wysokość podstawy (H): ~1000 mm → Zapewnia odpowiedni kąt prowadzenia
- SWL: 254–1766 kN → Określa dopuszczalne obciążenie
- Funkcja: Prowadzenie + Knaga → Połączone działanie
- Materiał: Rolka ze staliwa + spawana podstawa → Wytrzymałość
- Wał: Stal o wysokiej wytrzymałości → Przenoszenie obciążeń
- Smarowanie: Smarowniczka → Łatwa konserwacja
- Powierzchnia: Sa2.5 + podkład → Ochrona przed korozją
- Norma: CB/T 436-2000 → Zgodność z przepisami morskimi
Główne parametry techniczne
| Rolka Średnica. |
Odpowiednia średnica liny stalowej (maks.) (Tylko w celach informacyjnych) |
Wymiary | Waga kG |
SWL (kN) | ||||||||||||||||
| Lina Lina Średnica. |
Rodzaj Lina Średnica. |
Lina stalowa (GB /T 8918) Wytrzymałość 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Rolka | Podstawa | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Uwaga: Podstawa h= 1000 mm | ||||||||||||||||||||
Przewodnik wyboru
Krok 1 – Wybierz średnicę rolki → Na podstawie rozmiaru liny
Krok 2 – Potwierdź typ liny → Lina włóknowa lub stalowa
Krok 3 – Potwierdź SWL → Musi przekraczać obciążenie cumownicze
Krok 4 – Potwierdź wysokość podstawy → Dopasuj kąt prowadzenia na pokładzie
Krok 5 – Potwierdź funkcję → Z knagą lub tylko prowadzenie
Krok 6 – Potwierdź certyfikat → Wymaganie klasy
Struktura
Rolka ze staliwa | Knaga | Podwyższona podstawa | Wał | System smarowania
Atrybuty niestandardowe
- Wysokość podstawy: 500~1500 mm → Prawidłowe prowadzenie liny
- SWL: 254–1766 kN → Nośność
- Funkcja: Prowadzenie + trzymanie → Wydajna praca
- Materiał: Stalwo → Wytrzymałość
- Wał: Wysoka wytrzymałość → Przenoszenie obciążeń
- Smarowanie: System smarowania → Płynny obrót
- Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta
Przewodnik zapytania
Proszę podać średnicę liny, wymagane SWL, wysokość podstawy (jeśli inna), pozycję montażu i certyfikat.
Jak to działa
Podwyższona podstawa zapewnia odpowiedni kąt liny, rolka zmniejsza tarcie, a knaga umożliwia tymczasowe mocowanie.
Zastosowania
Cumowanie na pokładzie statku | Zastosowania z wysokim kątem prowadzenia | Kompaktowy układ
Certyfikaty i zalety
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; prawidłowy projekt kąta prowadzenia, zmniejszone zużycie liny, zintegrowana funkcja.
Rysunki i zdjęcia

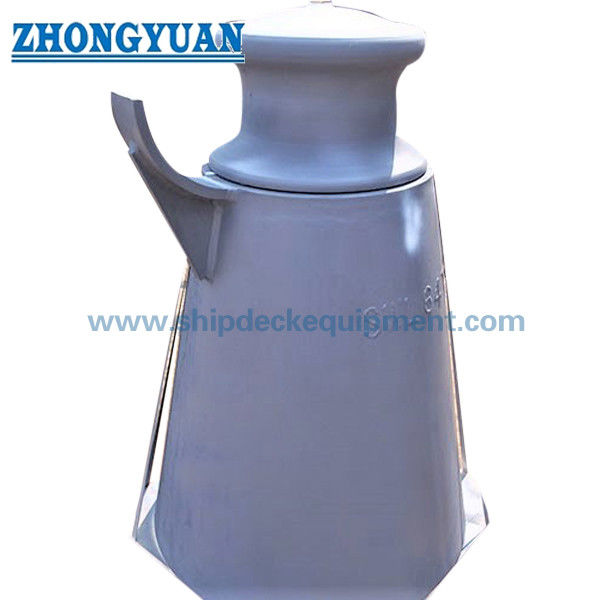

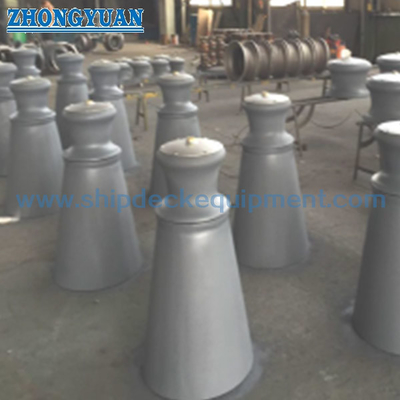

Rysunek ogólny | Zdjęcia produktu
Zamówienie
MOQ: 1 sztuka | Dostawa: 45–60 dni | Dostępna niestandardowa wysokość
FAQ
P1: Dlaczego wysokość podstawy jest ważna?
Odp.: Zapewnia prawidłowy kąt prowadzenia liny i zmniejsza obciążenie boczne.
P2: Czy wysokość można dostosować?
Odp.: Tak, wysokość podstawy można dostosować do układu pokładu.
P3: Jak wybrać SWL?
Odp.: SWL musi przekraczać oczekiwane obciążenie cumownicze.
