GB / T 554 Spawany typ Double Cross Bitt Sprzęt do cumowania statków Sprzęt do cumowania statków
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Standard techniczny: | GB554-2008 | Materiały: | Stal miękka, stal C-Mn, stal nierdzewna, może również dostarczać specjalną stal do lodołamacza |
|---|---|---|---|
| Średnice nominalne: | 50 do 300mm | Waga: | 7 do 576 kg |
| Obróbka powierzchniowa: | piaskowanie do S2.5 + jedna warstwa epoksydowego gruntu czasowej ochrony, ocynkowana, polerowana, do | Zakres SWL: | 13KN-185KN |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp | ||
| Podkreślić: | Włókna z spawaniem,Wyposażenie do cumowania statków,GB/T 554 Boltard |
||
opis produktu

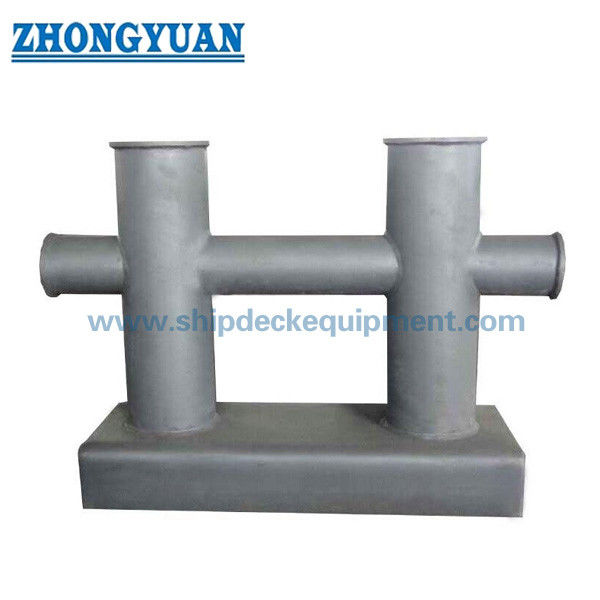

GB / T 554 Spawane urządzenie do cumowania statków z podwójnym krzyżem Bitt
Opis:
GB / T 554 Spawany typ Double Cross Bitt Sprzęt do cumowania statków to podwójne pachołki w kształcie krzyża.Ma różne średnice nominalne.Ma typ skręcany i spawany.Wykonany jest z rur stalowych i blachy stalowej.Cała powierzchnia jest wolna od ostróg.Wszystkie te słupki posiadają aprobatę Towarzystwa Klasyfikacyjnego IACS.Możemy dostarczyć słupek zgodnie z Państwa specyficznymi wymaganiami. Możemy również wyprodukować słupek ze stali nierdzewnej polerowanej na wysoki połysk na jacht.
Główna specyfikacja techniczna:
1. Standard techniczny: GB554-2008;
2. Materiały: stal miękka, stal C-Mn, stal nierdzewna, mogą również dostarczać specjalną stal do lodołamacza.
3. Średnice nominalne: od 50 do 300 mm;
4. Waga: od 7 do 576 kg;
5. Obróbka powierzchniowa: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu warsztatowego, polerowane lustrzane lub satynowe, polerowane, ocynkowane, dostępna niestandardowa obróbka powierzchni.
6. Zakres SWL: 13KN-185KN.
7. Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp.
Główny parametr techniczny:
| Średnica nominalna | Bezpieczne obciążenie robocze | A | A1 | A2 | B | d | d1 | D | D1 | h |
| (SWL) / kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| Średnica nominalna | h1 | h2 | H | L | r |
t ≥ |
t1 ≥ |
Śruba | Waga | |
| Rozmiar śruby | Numer | kg | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
RysunekGB / T 554 Spawane urządzenie do cumowania statków z podwójnym krzyżem Bitt
