JIS F 2030 Typ A Jednopunktowy Czak do kotwiczenia.

JIS F 2030Typ A Jednopunktowe Ucho cumownicze | OwalnePrzelotka cumownicza na nadburciu dziobowym

Przegląd produktu

Jednopunktowe ucho cumownicze typu A JIS F 2030, znane również w terminologii standardowej jako rura cumownicza jednopunktowa, to duży odlewany element prowadzący linę, zamontowany na nadburciu dziobowym statku. Jego owalny otwór zapewnia płynne przejście dla liny cumowniczej lub cumy, gdy lina jest prowadzona między zewnętrznym jednopunktowym systemem cumowniczym a pokładowym wyposażeniem mocującym.

Typ A to konfiguracja owalna, niepochyła, zgodnie z opisem produktu, podczas gdy Typ B to konfiguracja owalna, pochyła. Seria Typu A obejmuje rozmiary nominalne od 400 do 800 mm i referencyjne obliczone masy od 210 do 880 kg. Wybór musi być oparty na zatwierdzonym układzie cumowniczym statku, konstrukcji i średnicy liny, kierunku prowadzenia liny, lokalnym wzmocnieniu nadburcia oraz wymaganiach klasyfikacyjnych projektu. Jest to pokładowe ucho/przelotka liny; nie jest to sam system boj cumowniczych jednopunktowych na morzu.

Szybkie specyfikacje

• Norma i typ: JIS F 2030-1978 Typ A → owalna, niepochyła rura/ucho cumownicze jednopunktowe do montażu na nadburciu dziobowym.
• Zakres rozmiarów nominalnych: 400 / 500 / 600 / 700 / 800 mm → pięć rozmiarów dopasowanych do przejścia liny, układu statku i zatwierdzonego układu cumowniczego.
• Referencyjna obliczona masa: 210-880 kg → ważne dla obsługi odlewu, planowania instalacji, układów podnoszenia, pakowania i frachtu.
• Opcje materiałowe: stal węglowo-manganowa, stal nierdzewna lub specjalna stal określona w projekcie → dokładny gatunek, właściwości udarnościowe i identyfikowalność muszą zostać potwierdzone.
• Geometria kontaktu z liną: duży owalny otwór z zaokrąglonymi promieniami → przeznaczony do prowadzenia liny cumowniczej, jednocześnie zmniejszając ryzyko ostrego lokalnego kontaktu i przetarcia.
• Obróbka powierzchni: czyszczenie strumieniowo-ścierne do Sa 2½ + jedna warstwa podkładu epoksydowego w malarni dla stali węglowej → ostateczne powłoki zgodne ze specyfikacją malarską statku.
• Opcja stali nierdzewnej: polerowane powierzchnie mające kontakt z liną i powierzchnie zewnętrzne → stopień polerowania i ostateczna chropowatość są potwierdzane przez specyfikację zakupu.
• Zakres certyfikatu: dokumentacja producenta lub inspekcja klasyfikacyjna → dostępne zgodnie z wymaganiami projektu i podlegające zatwierdzeniu rysunków oraz uzgodnieniom dotyczącym nadzoru.

Główne parametry techniczne

Krok 1: Potwierdź JIS F 2030 Typ A i rozmiar nominalny 400, 500, 600, 700 lub 800 zgodnie z zatwierdzonym układem statku i wymaganym przejściem liny.

Krok 2: Podaj typ liny, konstrukcję, średnicę nominalną, MBL, łańcuch przeciw przetarciu lub układ końca liny cumowniczej, jeśli dotyczy, oraz oczekiwane kierunki prowadzenia poziomego i pionowego.

Krok 3: Potwierdź otwór w nadburciu dziobowym, wysokość instalacji, dostępne prześwity, interfejs spawania, lokalne wzmocnienie oraz relację z knagami, blokadą łańcucha lub wyposażeniem cumowniczym.

Krok 4: Potwierdź materiał: stal węglowo-manganowa, stal nierdzewna lub specjalna stal niskotemperaturowa/do pracy w lodzie. Podaj dokładny gatunek, temperaturę udarności, obróbkę cieplną i wymagania dotyczące identyfikowalności.

Krok 5: Potwierdź obróbkę powierzchni, wykończenie kontaktu z liną, system powłok, zakres NDE, inspekcję wymiarową, wymagania dotyczące certyfikatu oraz wszelkie punkty nadzoru inspektora klasyfikacyjnego.

Krok 6: Podaj ilość, typ statku, rysunek instalacyjny, towarzystwo klasyfikacyjne, miejsce docelowe, wymagany termin dostawy oraz zdjęcia referencyjne lub wymiary istniejących zamienników.

Struktura

Owalny korpus odlewany | Niepochyłe przejście liny Typu A | Gładkie promienie kontaktu z liną R i R1 | Spawany interfejs montowany na nadburciu | Wzmocnione sekcje odlewu | Powłoka ze stali węglowej lub polerowane wykończenie ze stali nierdzewnej

Zalety cumowania, odlewania i instalacji

Owalny otwór zapewnia duże przejście liny dla jednopunktowych systemów cumowniczych na dziobie i mieści podane referencyjne zakresy lin, nie wprowadzając ostrej krawędzi w otworze nadburcia.

• Zaokrąglone promienie kontaktu z liną pomagają prowadzić linę cumowniczą lub cumę i zmniejszają lokalne zginanie i ścieranie w porównaniu z nieobrobionym otworem w płycie; rzeczywiste zużycie liny zależy również od kąta prowadzenia, konstrukcji liny, napięcia, ruchu i stanu powierzchni.
• Pięć rozmiarów nominalnych pozwala projektantowi statku skoordynować otwór ucha z średnicą liny, prowadzeniem liny, geometrią nadburcia i otaczającym wyposażeniem cumowniczym, zamiast wybierać tylko na podstawie rozmiaru statku.
• W przypadku stali węglowo-manganowej, kontrola produkcji powinna koncentrować się na właściwościach chemicznych i mechanicznych, obróbce cieplnej, jakości odlewu, dokładności wymiarowej, kontroli spawania naprawczego i gładkim wykończeniu powierzchni kontaktu z liną.
• W przypadku stali nierdzewnej, dokładny gatunek, proces odlewania, środowisko korozyjne, kompatybilność spawania, obróbka cieplna, trawienie/pasywacja i wymagania dotyczące polerowania muszą zostać potwierdzone przed produkcją.
• Ucho przenosi siły kontaktu z liną na spawane nadburcie i konstrukcję wsporczą. Stocznia lub projektant statku musi zweryfikować lokalną ścieżkę obciążenia, wzmocnienie, rozmiar spoiny, grubość otaczającej płyty i dopuszczalne kierunki prowadzenia.
• Duże rozmiary i masy wymagają kontrolowanego planu obsługi i instalacji, w tym tymczasowych punktów podnoszenia lub zatwierdzonych układów zawiesi, tolerancji dopasowania, sekwencji spawania i inspekcji po spawaniu.
• Inspekcja klasyfikacyjna, certyfikacja materiałowa, NDE i ostateczne przyjęcie mogą być zorganizowane zgodnie z uzgodnionym zakresem projektu; nie są one automatycznie wliczone, chyba że określono inaczej w zamówieniu.
• Atrybuty niestandardowe

Norma: JIS F 2030-1978 → podane przez klienta wymiary i typ; należy potwierdzić akceptację bieżącego projektu i oryginalny rysunek.

• Typ: Typ A owalny, konfiguracja niepochyła → odróżnienie od Typu B, konfiguracji pochyłej.
• Rozmiar nominalny: 400 / 500 / 600 / 700 / 800 mm → wybierany na podstawie przejścia liny, kierunku prowadzenia, przestrzeni instalacyjnej i rysunku statku.
• Materiał: Stal węglowo-manganowa / stal nierdzewna / stal specjalna → dokładny gatunek i właściwości specyficzne dla komponentu są zależne od zamówienia.
• Masa referencyjna: 210-880 kg → wspiera planowanie obsługi, instalacji i logistyki; ostateczna waga jest zgodna z zatwierdzonym rysunkiem i rzeczywistym materiałem.
• Obróbka powierzchni: Sa 2½ + podkład epoksydowy lub polerowana stal nierdzewna → ostateczny system powłok/polerowania musi być określony.
• Instalacja: Spawany układ na nadburciu dziobowym → lokalna konstrukcja, szczegóły spoin, wzmocnienie i dostęp pozostają odpowiedzialnością stoczni lub projektanta.
• Wymaganie certyfikatu: Certyfikat producenta lub certyfikat klasyfikacyjny zgodnie z zamówieniem → podlega zatwierdzeniu przez klasę, zakres inspekcji i uzgodnienia dotyczące nadzoru.
• Jak to działa

Lina cumownicza zbliża się do dziobu → Lina przechodzi przez owalne ucho Typu A → Gładkie promienie prowadzą linę i ograniczają ostre lokalne stykanie → Siła liny jest przenoszona przez odlewany korpus i spawany układ nadburcia → Lina jest mocowana przez zatwierdzony pokładowy układ cumowniczy

Zastosowania

Duże statki handlowe | Tankowce przystosowane do cumowania jednopunktowego | Masowce | Stanowiska cumownicze na dziobie | Tymczasowe operacje cumowania na morzu | Projekty budowy nowych statków | Wymiana rur cumowniczych JIS F 2030 Typ A

Certyfikaty i zalety

Certyfikaty materiałowe, protokoły inspekcji wymiarowej, raporty NDE i inspekcja klasyfikacyjna mogą być zorganizowane zgodnie z wymaganiami projektu. Zatwierdzenie klasyfikacyjne i zakres nadzoru muszą zostać potwierdzone przed wyceną i podlegają zatwierdzonemu rysunkowi oraz obowiązującym przepisom klasyfikacyjnym.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat Testu Producenta.

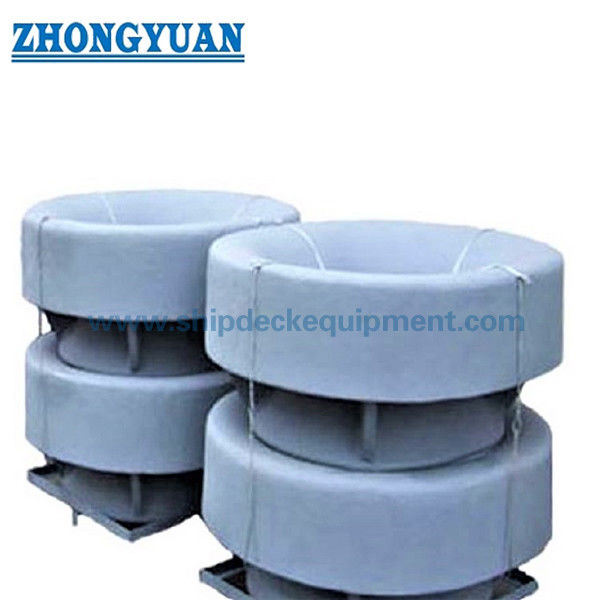

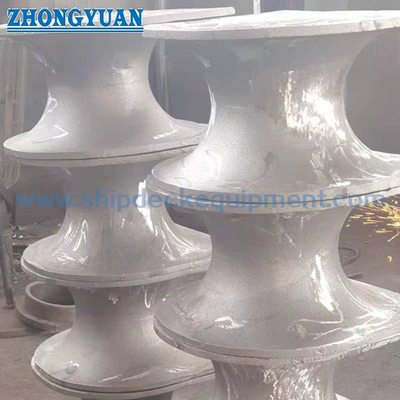

Rysunki i zdjęcia

FAQ

Pytanie 1: Jaka jest różnica między JIS F 2030 Typ A a Typ B?

Odpowiedź 1: Zgodnie z dostarczonym opisem produktu, Typ A to konfiguracja owalna, niepochyła, a Typ B to konfiguracja owalna, pochyła. Ostateczny wybór zależy od geometrii dziobu statku, prowadzenia liny, pozycji instalacji oraz oryginalnej normy lub zatwierdzonego rysunku projektu.

Pytanie 2: Czy można użyć tabeli lin referencyjnych jako jedynej podstawy wyboru?

Odpowiedź 2: Nie. Referencyjne średnice są wstępnym przewodnikiem wymiarowym. Ostateczny wybór musi również uwzględniać konstrukcję liny i MBL, łańcuch przeciw przetarciu lub układ końca liny cumowniczej, kąty prowadzenia liny, obciążenia dynamiczne, ciśnienie kontaktowe, wytrzymałość lokalnego nadburcia oraz wymagania klasyfikacyjne/właściciela.

Pytanie 3: Jakie informacje są wymagane do uzyskania wyceny zatwierdzonej przez klasę?

Odpowiedź 3: Podaj oryginalny rysunek JIS lub rysunek statku, rozmiar nominalny, gatunek materiału, dane liny, rysunek instalacji i wzmocnienia, specyfikację powłoki lub polerowania, zakres NDE i testów, wymagania dotyczące certyfikatu, ilość, miejsce docelowe i wymagany harmonogram dostawy.
