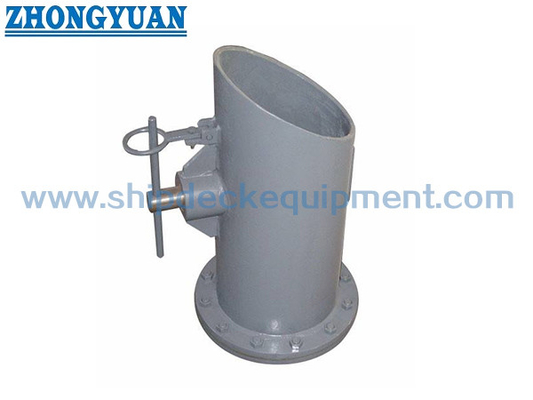

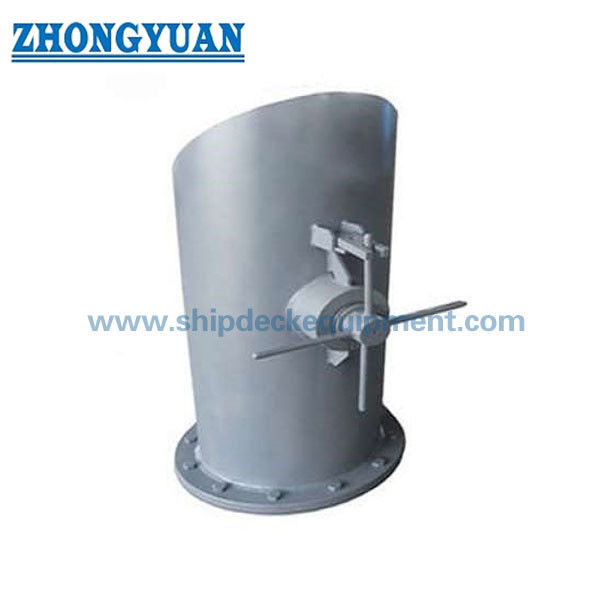

DIN 81860 Anchor Chain Cable Clench Releaser.

DIN 81860 Anchor Chain Cable Clench Releaser.

Przegląd produktu

Wykorzystuje się urządzenie DIN 81860, które jest urządzeniem do zamykania końcowego kabli na pokładzie statków.Zazwyczaj jest rozmieszczony na wewnętrznym krańcu łańcucha kotwiczenia w systemie łańcucha, gdzie końcówka łańcucha musi być przymocowana podczas normalnej eksploatacji i uwolniona, gdy statek potrzebuje awaryjnego rozładowania łańcucha kotwiczenia.

Niniejsza strona obejmuje opcje wodoodporności i wodoodporności.podczas gdy nie wodoodporna wersja jest stosowana, gdy rysunek instalacyjny nie wymaga funkcji uszczelniającejPrzed produkcją należy potwierdzić ostateczne wydanie standardowe, stopień łańcucha, stopień materiału, interfejs instalacji, układ uwolnienia i wymagania dotyczące badań szczelności wodnej.

Szybkie specyfikacje

• Rodzaj produktu: zacisk kable łańcucha kotwiczenia / rozpuszczalnik łańcucha kotwiczenia / przymocowanie końca → zabezpiecza wewnętrzny koniec łańcucha i umożliwia awaryjne uwolnienie zgodnie z układem naczynia.
• Referencja standardowa: DIN 81860-1999 dostarczona przez projekt → aktualne wydania DIN 81860-1 / DIN 81860-2 można sprawdzić, jeśli stocznia wymaga najnowszej normy.
• Nominalna średnica łańcucha: od 36 mm do 152 mm w załączonej tabeli → nadaje się do szerokiej gamy rozmiarów łańcuchów kotwicowych statków.
• Wartość łańcucha kotwicznego: ma zastosowanie do łańcuchów kotwicznych klasy 2 i 3 → końcowy rodzaj łańcucha i zakres zatwierdzenia klasy należy potwierdzić w specyfikacji projektu.
• Opcja wodoszczelna: wersja wodoszczelna lub wodoszczelna → badanie funkcji wodoszczelnej, ciśnienie, czas trwania i wymagania świadków muszą zostać potwierdzone przed zamówieniem.
• Opcje materiału: stal C-Mn, stal odlewana lub stal nierdzewna → dokładna stopa materiału, obróbka cieplna i identyfikowalność powinny być zgodne z wymaganiami projektu.
• Obsługa powierzchniowa: Sa 2,5 wybuchowe + jedna warstwa epoxy primer, ocynkowany, wypolerowany ze stali nierdzewnej lub specjalnie do niego dopasowany → wykończenie końcowe powinno być zgodne z planem powlekania naczynia.
• Zakres świadectwa: świadectwo producenta, świadectwo materiału, inspekcja klasy i protokół badań szczelności dostępny zgodnie z wymaganiami zamówienia.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

• Krok 1: Potwierdzenie wersji standardowej normy DIN 81860, nazwy produktu oraz tego, czy projekt wymaga konstrukcji wodoszczelnej, czy nie.
• Krok 2: Potwierdzić nominalną średnicę łańcucha, stopień łańcucha, układ końcowego ogniwa oraz czy produkt jest przeznaczony do nowej budowy, naprawy lub wymiany.
• Krok 3: Potwierdź położenie instalacji, interfejs łańcucha / grodzi, dostępną przestrzeń operacyjną, kierunek uwolnienia i otaczające wzmocnienie poprzez rysunek.
• Krok 4: Potwierdzenie wymogu materiału: stal C-Mn, stal odlewana, stal nierdzewna lub specjalny materiał projektowy z możliwością śledzenia certyfikatem.
• Krok 5: Potwierdzenie obróbki powierzchniowej i zakresu inspekcji: gruntowanie w sklepie, wykończenie ocynkowane, polerowanie ze stali nierdzewnej, inspekcja klasy i w razie potrzeby badanie funkcji szczelności.
• Krok 6: Podaj ilość, miejsce dostawy, wymagany czas dostawy, rodzaj statku, wymagania stowarzyszenia klasyfikacyjnego, rysunek GA oraz, w razie potrzeby, zdjęcia referencyjne.

Struktura

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Bezpieczeństwo i techniczne zalety szafki łańcuchowej

• Zakres wymiarów DIN 81860 pomaga dopasować urządzenie mocowania końcowego do określonej średnicy łańcucha kotwicznego, zmniejszając niejednoznaczność podczas wymiany lub cytowania.
• Na etapie badań można oddzielić wersje wodoszczelne i niewodoszczelne, co pozwala uniknąć stosowania produktu niezamykającego, jeżeli układ zbiornika wymaga integralności wodoszczelnej.
• Urządzenie obsługuje logikę awaryjnego uwolnienia łańcucha: końcówka łańcucha kotwiczenia jest normalnie zabezpieczona,i połączenie końcowe może zostać uwolnione, gdy układ statku wymaga ofiary kotwicy w niebezpiecznych warunkach.
• W przypadku projektów szczelnych należy potwierdzić strukturę uszczelniającą, szczegóły uszczelnienia lub pierścienia O, ciśnienie badawcze, czas trwania badania i zakres klasy świadectwa, zamiast zakładać jeden uniwersalny warunek badania.
• Wybór materiału może być dostosowany do projektów ze stali C-Mn, stali odlewanej lub stali nierdzewnej, ale dokładny stopień, proces spawania / odlewania,i identyfikowalność certyfikatów należy określić przed ich produkcją.
• Przygotowanie powierzchni, takie jak wystrzaływanie Sa 2.5 i epoksydowy primer, pomaga zapewnić kontrolowany stan podstawy do ostatecznej powłoki naczynia,natomiast ocynkowane lub stali nierdzewnej wypolerowane wykończenie można omówić, gdy określone.
• W przypadku projektów wymiany należy przed potwierdzeniem wymiany sprawdzić istniejący interfejs łańcucha, położenie otworu, połączenie końcowego ogniwa i dostępny dopuszczalny poziom pracy.

Atrybuty niestandardowe

• Norma: DIN 81860-1999 → stosowane w przypadku, gdy w specyfikacji stoczni lub właściciela wymagane jest to standardowe niemieckie mocowanie końcówki łańcucha kotwiczenia.
• Aktualna kontrola standardowa: DIN 81860-1 / DIN 81860-2:2022 → potwierdzenie, czy projekt nadal wymaga wydania z 1999 r. czy najnowszej edycji DIN.
• Wersja: wodoodporny / nie wodoodporny → wybierz zgodnie z granicą szafki łańcuchowej, wymogami uszczelniającymi i rysunkiem instalacyjnym.
• Nominalna średnica łańcucha: 36 ̊152 mm → wybiera się ściśle zgodnie z rozmiarem łańcucha kotwiczenia i układem ogniw końcowych.
• Stopień łańcucha kotwiczącego: Stopień 2 / Stopień 3 zgodnie z zaopatrzeniem → należy potwierdzić ostateczny stopień, podstawę zasad klasy i wymóg akceptacji.
• Materiał: stal C-Mn / stal odlewana / stal nierdzewna → dokładna stopa i zakres certyfikatu należy potwierdzić przed zamówieniem.
• Badanie funkcji szczelności: Dostępne w zależności od wymagań projektu → ciśnienia, czasu trwania, metody inspekcji i wymogu potwierdzenia przez świadków.
• Obsługa powierzchniowa: Sa 2,5 wybuchowe + epoxy primer / ocynkowany / dostosowany → ostateczny stan powierzchni powinien być zgodny ze specyfikacją powłoki naczynia.
• Wymagania dotyczące certyfikatu: Dostępne na żądanie → certyfikat klasy, certyfikat producenta, certyfikat materiału i zapis testu są ułożone zgodnie z potwierdzonym zakresem zamówienia.

Jak to działa

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Wnioski

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Certyfikacje i zalety

Certyfikaty mogą być organizowane zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiału, wymaganiami dotyczącymi badań szczelności wody oraz procedurą zatwierdzenia przez społeczeństwo klasowe.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest różnica między wersją wodoszczelną a niewodoszczelną?

A1: wersja wodoszczelna jest stosowana, gdy instalacja wymaga uszczelnienia wokół szafki łańcuchowej lub powiązanej wodoszczelnej granicy.Wersja niedowodna jest stosowana, gdy nie jest wymagana funkcja uszczelniającaW przypadku projektów wodoszczelnych należy potwierdzić ciśnienie badawcze, czas trwania badania, szczegóły uszczelniania i wymóg świadka klasy.

P2: Czy ten produkt jest taki sam jak zatykacz łańcucha pokładowego?

A2: Nie. Uwaga: Uwaga: Uwaga: Uwaga: Uwaga: Uwaga:Na pokładzie zwykle umieszczono zatyczkę łańcuchową do utrzymania i prowadzenia łańcucha podczas operacji kotwiczeniaW rysunkach i cytacjach nie należy mieszać obu produktów.

P3: Jakie informacje są wymagane przed cytowaniem?

A3: Proszę potwierdzić wydanie standardowe, wersję wodoszczelną lub wodoszczelną, średnicę łańcucha, stopień łańcucha, materiał, obróbkę powierzchni, ilość, wymóg certyfikatu, wymóg badania wodoszczelności,rysunek instalacji, miejsce dostawy i wymagany czas dostawy.
