DIN 81860 Anchor Chain Cable Clench Releaser.

DIN 81860 Zwalniacz linki łańcucha kotwicznego | Wodoszczelne/niewodoszczelne mocowanie końcowe

Przegląd produktu

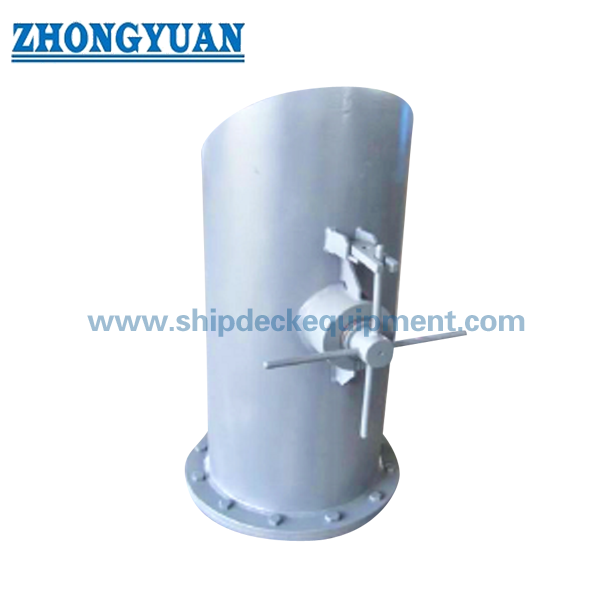

Zwalniacz linki łańcucha kotwicznego DIN 81860 jest końcowym urządzeniem mocującym kable łańcucha kotwicy na pokładach statków. Zwykle jest on umieszczony na wewnętrznym końcu łańcucha kotwicy w systemie schowków na łańcuch, gdzie koniec łańcucha musi być zabezpieczony podczas normalnej pracy i zwolniony, gdy statek wymaga awaryjnego rozładowania łańcucha kotwicy.

Na tej stronie opisano opcje dostaw wodoszczelnych i niewodoszczelnych. Wersja wodoszczelna jest wybierana, gdy wymagane jest uszczelnienie wokół komory łańcucha lub powiązanej granicy wodoszczelnej, natomiast wersja niewodoszczelna jest stosowana, gdy rysunek instalacyjny nie wymaga funkcji uszczelniającej. Ostateczna edycja standardu, klasa łańcucha, klasa materiału, interfejs instalacyjny, układ zwalniający i wymagania dotyczące testu wodoszczelności powinny zostać potwierdzone przed rozpoczęciem produkcji.

Szybkie specyfikacje

• Typ produktu: zacisk liny łańcucha kotwicznego / zwalniacz łańcucha kotwicy / mocowanie końcowe → zabezpiecza wewnętrzny koniec łańcucha i umożliwia awaryjne zwolnienie w zależności od układu statku.
• Odniesienie do normy: DIN 81860-1999 zgodnie z projektem → aktualne wydania DIN 81860-1 / DIN 81860-2 można sprawdzić, jeśli stocznia wymaga najnowszej normy.
• Nominalna średnica łańcucha: 36 mm do 152 mm w dołączonej tabeli → nadaje się do szerokiej gamy rozmiarów łańcuchów kotwicznych statków.
• Klasa łańcucha kotwicznego: dotyczy łańcuchów kotwicznych klasy 2 i 3 → ostateczna klasa łańcucha i zakres zatwierdzenia klasy powinny zostać potwierdzone w specyfikacji projektu.
• Opcja wodoszczelna: wersja wodoszczelna lub niewodoszczelna → przed złożeniem zamówienia należy potwierdzić test działania wodoszczelności, ciśnienie, czas trwania i wymagania dotyczące obecności świadka.
• Opcje materiałowe: stal C-Mn, staliwo lub stal nierdzewna → dokładny gatunek materiału, obróbka cieplna i identyfikowalność powinny być zgodne z wymaganiami projektu.
• Obróbka powierzchniowa: piaskowanie Sa 2,5 + jedna warstwa podkładu epoksydowego, ocynkowana, polerowana stal nierdzewna lub powłoka dostosowana do indywidualnych potrzeb → ostateczne wykończenie powinno odpowiadać planowi powłoki statku.
• Zakres certyfikatu: certyfikat producenta, certyfikat materiałowy, kontrola klasy i protokół testu wodoszczelności dostępne zgodnie z wymaganiami zamówienia.

Główne parametry techniczne

Przewodnik po wyborze i zapytaniach

• Krok 1: Potwierdź wydanie normy DIN 81860, nazwę produktu i to, czy projekt wymaga konstrukcji wodoszczelnej czy niewodoszczelnej.
• Krok 2: Potwierdź nominalną średnicę łańcucha, klasę łańcucha, układ ogniw końcowych oraz to, czy produkt jest przeznaczony do nowej budowy, naprawy czy wymiany.
• Krok 3: Potwierdź pozycję montażową, złącze blokady łańcucha / przegrody, dostępną przestrzeń roboczą, kierunek zwolnienia i otaczające wzmocnienie poprzez rysunek.
• Krok 4: Potwierdź wymagania materiałowe: stal C-Mn, staliwo, stal nierdzewna lub specjalny materiał projektowy z identyfikowalnością certyfikatu.
• Krok 5: Potwierdź obróbkę powierzchni i zakres kontroli: gruntowanie warsztatowe, ocynkowane wykończenie, polerowanie stali nierdzewnej, kontrola klasy i, jeśli to konieczne, test działania wodoszczelnego.
• Krok 6: Podaj ilość, miejsce dostawy, wymagany czas dostawy, typ statku, wymagania towarzystwa klasyfikacyjnego, rysunek GA i zdjęcia referencyjne, jeśli są dostępne.

Struktura

Korpus zacisku kablowego | Interfejs mocowania końca łańcucha | Układ zwalniający / poślizgowy | Dostęp do obsługi lub zwolnienia | Opcja wodoszczelnego uszczelnienia | Opcja niewodoszczelna | Interfejs montażowy schowka na łańcuch / przegrody | Ochrona powierzchni

Bezpieczeństwo i zalety techniczne szafek łańcuchowych

• Zakres wymiarowy DIN 81860 pomaga dopasować końcowe urządzenie mocujące do określonej średnicy łańcucha kotwicznego, zmniejszając niejednoznaczność podczas wymiany lub wyceny.
• Wersje wodoszczelne i niewodoszczelne można rozdzielić na etapie zapytania ofertowego, co pozwala uniknąć stosowania produktu nieuszczelniającego, gdy układ zbiornika wymaga wodoszczelności.
• Urządzenie obsługuje logikę awaryjnego zwalniania łańcucha: koniec łańcucha kotwicy jest zwykle zabezpieczony, a połączenie końcowe można zwolnić, gdy układ statku wymaga poświęcenia kotwicy w niebezpiecznych warunkach.
• W przypadku projektów wodoszczelnych należy potwierdzić konstrukcję uszczelniającą, szczegóły uszczelki lub pierścienia uszczelniającego typu O-ring, ciśnienie próbne, czas trwania badania i zakres obserwacji klasy, zamiast zakładać jeden uniwersalny warunek badania.
• Wybór materiału można dostosować do projektów ze stali C-Mn, staliwa lub stali nierdzewnej, ale dokładny gatunek, proces spawania/odlewania i identyfikowalność certyfikatu powinny zostać określone przed produkcją.
• Przygotowanie powierzchni, takie jak piaskowanie Sa 2,5 i gruntowanie epoksydowe, pomaga zapewnić kontrolowany stan podstawowy dla końcowego pokrycia zbiornika, natomiast wykończenie ocynkowane lub polerowane ze stali nierdzewnej może być omówione, jeśli jest to określone.
• W przypadku projektów zamiennych przed potwierdzeniem zamienności należy sprawdzić istniejący interfejs blokady łańcucha, położenie otworu, połączenie ogniwa końcowego i dostępny luz roboczy.

Atrybuty niestandardowe

• Norma: DIN 81860-1999 → stosować, gdy specyfikacja stoczni lub właściciela wymaga mocowania końca łańcucha kotwicy zgodnie z niemiecką normą.
• Kontrola aktualnej normy: DIN 81860-1 / DIN 81860-2:2022 → potwierdź, czy projekt nadal wymaga wydania z 1999 r., czy najnowszego wydania DIN.
• Wersja: Wodoszczelna / Niewodoszczelna → wybierz zgodnie z granicami komory łańcucha, wymaganiami dotyczącymi uszczelnienia i rysunkiem montażowym.
• Nominalna średnica łańcucha: 36–152 mm → wybrać ściśle według rozmiaru łańcucha kotwiącego i rozmieszczenia ogniw końcowych.
• Klasa łańcucha kotwicznego: Stopień 2 / Stopień 3 zgodnie z dostawą → należy potwierdzić ocenę końcową, podstawę przepisów klasowych i wymagania akceptacji.
• Materiał: stal C-Mn / staliwo / stal nierdzewna → dokładny gatunek i zakres certyfikatu należy potwierdzić przed złożeniem zamówienia.
• Test działania wodoszczelności: Dostępny zgodnie z wymaganiami projektu → ciśnienie, czas trwania, metoda kontroli i wymagania dotyczące obecności świadka do potwierdzenia.
• Obróbka powierzchniowa: piaskowanie Sa 2.5 + podkład epoksydowy / cynkowanie / niestandardowe → ostateczny stan powierzchni powinien być zgodny ze specyfikacją powłoki statku.
• Wymagania dotyczące certyfikatu: Dostępne na żądanie → certyfikat klasy, certyfikat wytwórcy, certyfikat materiałowy i protokół testów są ustalane zgodnie z potwierdzonym zakresem zamówienia.

Jak to działa

Koniec łańcucha kotwicy jest podłączony do zwalniacza zacisku → Koniec łańcucha pozostaje zabezpieczony podczas normalnej pracy → Operator aktywuje układ zwalniający, gdy wymagany jest awaryjny rozładunek → Koniec łańcucha zostaje zwolniony z punktu mocowania → Kotwica i łańcuch mogą się wysunąć zgodnie z procedurą awaryjną statku

Aplikacje

Schowek na łańcuch kotwiczny | Mocowanie końca łańcucha kotwicznego | System awaryjnego zwalniania łańcucha kotwicy | Układ kotwiczenia statku | Statki handlowe | Projekty nowych budynków | Projekty napraw i wymian | Wodoszczelne lub niewodoszczelne instalacje zamków łańcuchowych

Certyfikaty i zalety

Certyfikaty można uporządkować zgodnie z wymaganiami projektu, zakresem inspekcji, identyfikowalnością materiałów, wymogami testów wodoszczelności i procedurą zatwierdzania towarzystwa klasowego.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat testu Makers.

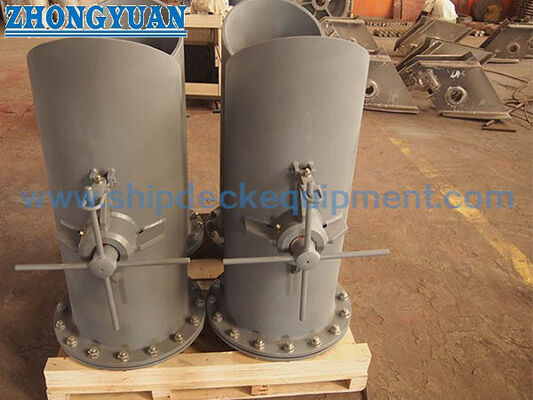

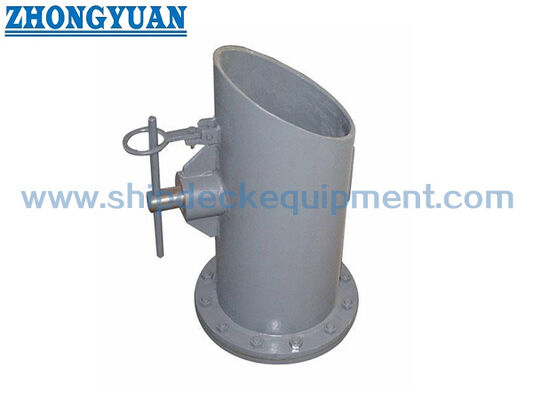

Rysunek i zdjęcia

Często zadawane pytania

P1: Jaka jest różnica między wersją wodoszczelną i niewodoszczelną?

A1: Wersja wodoszczelna jest stosowana, gdy instalacja wymaga uszczelnienia wokół komory łańcucha lub powiązanej wodoszczelnej granicy. Wersję niewodoszczelną stosuje się tam, gdzie nie jest wymagana funkcja uszczelniania. W przypadku projektów wodoszczelnych należy potwierdzić ciśnienie próbne, czas trwania próby, szczegóły uszczelnienia i wymagania dotyczące świadectwa klasy.

P2: Czy ten produkt jest tym samym, co stoper łańcucha pokładowego?

A2: Nie. Zwalniacz linki łańcucha kotwicznego DIN 81860 jest końcowym urządzeniem mocującym/zwalniającym wewnętrzny koniec łańcucha kotwicznego. Stoper łańcucha jest zwykle umieszczony na pokładzie w celu przytrzymywania i prowadzenia łańcucha podczas operacji kotwiczenia. Nie należy mieszać tych dwóch produktów na rysunkach ani w cytatach.

P3: Jakie informacje są potrzebne przed wyceną?

A3: Proszę potwierdzić wydanie standardowe, wersję wodoszczelną lub niewodoszczelną, średnicę łańcucha, klasę łańcucha, materiał, obróbkę powierzchni, ilość, wymagania dotyczące certyfikatu, wymagania dotyczące testu wodoszczelności, rysunek montażowy, miejsce dostawy i wymagany czas dostawy.
