Odłączalny wtykacz typu Anchor Chain Cable Clench JIS F 2025 Typ A

Przegląd produktu

Złącze kablowe typu JIS F 2025 typu A to urządzenie do zamykania łańcucha używane do mocowania gorzkiego końca łańcucha kotwiczenia na przegrodzie łańcucha.Jego odłączalny układ wtyczki / pokrywy i szpilki zapewnia kontrolowany sposób uwolnienia połączenia łańcucha, gdy zatwierdzona procedura awaryjnego opuszczenia wymaga uwolnienia łańcucha kotwiczaNie jest to zatykacz łańcucha pokładowego, podnośnik, element holowniczy lub zwykłe urządzenie do obsługi kotwicy.

Podawane dane wymiarowe są zgodne z JIS F 2025:1992. JIS F 2025:2021 jest aktualną aktywną edycją, dlatego zamówienia na nowe budynki i zamówienia związane z klasami powinny potwierdzać aktualną edycję przed cytowaniem.Wybór powinien opierać się na nominalnej średnicy łańcucha kotwiczenia, stopień łańcucha i podstawy obciążenia projektu, geometria przegrody łańcucha, dostęp do otwierania, interfejs spawania, wymagania dotyczące uszczelnienia, system powłoki i wymagany zakres kontroli.

Szybkie specyfikacje

• Funkcja produktu: Anchor-chain bitter-end fastening in the chain locker → zapewnia zdefiniowane połączenie przy przegrodzie łańcucha-locker i odłączalny układ rozpuszczalności.
• Standard i typ: JIS F 2025 Typ A typu odłączalnego → Typ A jest konfiguracją odłączalną; typ B jest konfiguracją stałą.
• Standardowe wydanie: wymiary dostarczone w 1992 r.; wydanie 2021 jest aktualne → potwierdź umowę, rysunek naczynia i wymagania klasowe przed produkcją.
• Zakres wielkości nominalnych: od 52 do 120, w tym wielkość nominalna 73 → obejmuje stosowne średnice łańcucha kotwiczenia od 50 ‰ 52 mm do 114 ‰ 120 mm.
• Przybliżona masa: od 40,5 do 274 kg → ma znaczenie dla obsługi, planowania montażu przegrod, pakowania i szacowania przewozu.
• Standardowa baza materiałowa: nadwozie SS400 ze specyficzną dla każdego elementu stali, mosiądzu, uszczelnienia, opakowania i materiałów podtrzymujących → stal nierdzewna lub alternatywne materiały wymagają zatwierdzonego rysunku projektu.
• Instalacja: spawana do przegrody łańcuchowej → norma pozwala na dopasowanie nadwozia do zakrzywionej powierzchni montażowej w razie potrzeby.
• Uszczelnienie i badanie:Wydajność uszczelniacza i opakowania powinna spełniać określone wymagania uszczelniające → wszelkie kryteria badania ciśnienia i akceptacji szczelności wodnej z ukończonym zespołem muszą zostać potwierdzone przez projekt.

Główne parametry techniczne

Przewodnik do wyboru i zapytania

Krok 1: Potwierdzenie obowiązującej wersji standardowej, konfiguracji odłączalnej typu A oraz oznaczenia, takiego jak JIS F 2025 A52.

Krok 2: Potwierdzenie nominalnej średnicy łańcucha kotwiczenia, klasy łańcucha, danych z certyfikatu łańcucha oraz tego, czy zamówienie dotyczy nowej budowy lub wymiany istniejącego zacisku kablowego.

Krok 3: Podaj układ łańcucha, grubość / zakrzywienie grodzi, spawany interfejs instalacyjny, szczegóły wzmocnienia, kierunek łańcucha i dostępny dostęp operacyjny.

Krok 4: Potwierdź harmonogram materiałów dla nadwozia, osłony, szpilki, zatyczki, uszczelniaczy, uszczelniacza, opakowania, elementów podtrzymujących oraz wszelkich wymogów dotyczących stali nierdzewnej lub specjalnych materiałów.

Krok 5: Potwierdź obróbkę powierzchni, obowiązek uszczelnienia, wszelkie badania funkcji szczelności wodnej, procedurę uwolnienia/przywracania, punkty inspekcji oraz wymaganie uchwytu osłony.

Krok 6: Potwierdzenie ilości, certyfikatu i zakresu klasy, miejsca dostawy, wymaganego czasu dostawy, zatwierdzonego rysunku, zdjęć istniejącego produktu i wymogu pakowania.

Struktura

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

Zainstalowanie zamków łańcuchowych i zalety jakości

• Typ A jest konfiguracją JIS odłączalną, umożliwiającą uwolnienie połączenia z gorzką końcówką w procedurze kontrolowanego zbiornika, zamiast pozostawać na stałe.
• Geometria nadwozia powinna być dopasowana do przegrody łańcuchowej; jeżeli powierzchnia montażu jest zakrzywiona, norma pozwala na dostosowanie nadwozia do powierzchni montażu.
• Należy sprawdzić jednocześnie ustawienie szpilki, zatyczki, pokrywy, gruczołu opakowaniowego, śrubki i części przytrzymującej, aby zniekształcenie produkcji nie wpłynęło na układ ucieczki i stan ponownego złożenia.
• Program materiałów opartych na komponentach obsługuje oddzielną kontrolę nad ciałem konstrukcyjnym, częściami wyjmowanymi, miedzianymi elementami mocującymi, uszczelnieniem, pakowaniem i elementami drutu / łańcucha.
• Warunki uszczelnienia i opakowania są ważne dla określonej pracy uszczelniającej.i kryteria akceptacji powinny być zgodne z zatwierdzoną specyfikacją projektu.
• Wykonanie kontroli na stoczni lub biurze konstrukcyjnym należy dokonać w odniesieniu do spawanej przegrody i otaczającej struktury statku w celu przeprowadzenia transferu ładunku, lokalnego wzmocnienia, dostępu, ochrony przed korozją i inspekcji.
• Po wykonaniu i montażu przycisku kablowego należy sprawdzić jego funkcjonalność zgodnie z uzgodnioną procedurą; nie powinien on być przedstawiany jako hamulca wiatrówki lub zatyczka łańcucha pokładowego.

Atrybuty niestandardowe

• Standardowa podstawa: JIS F 2025:1992 dostarczone wymiary / JIS F 2025:2021 bieżąca edycja → potwierdź, która edycja jest umownie stosowana.
• Typ: Typ A odłączalny → inny niż konfiguracja stała typu B.
• Rozmiar nominalny: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → wybierz odpowiednią nominalną średnicę łańcucha kotwiczenia.
• Standardowa nazwa: JIS F 2025 A + numer nominalny → przykład: JIS F 2025 A52.
• Standardowy materiał nadwozia: JIS G 3101 SS400 → inne materiały składowe zgodnie ze standardowym harmonogramem materiałów.
• Materiał nieobowiązkowy: stal nierdzewna lub materiał dostosowany → dostępny wyłącznie na podstawie zatwierdzonych rysunków, zgodności z korozją, procedury spawania i akceptacji projektu.
• Stopień łańcucha kotwiczenia: Należy potwierdzić → dostarczone informacje zmieniają się na stopnie do 2 i 2 / 3, więc nie występuje żadne niepotwierdzone twierdzenie o stopniu.
• Obsługa powierzchniowa: Sa 2.5 wybuchowe + epoxy primer, ocynkowane wykończenie lub powłoka projektowa → system końcowy zależy od materiału, sekwencji spawania i specyfikacji powłoki naczynia.
• Wymóg certyfikatu: Dostępny zgodnie z zakresem zamówienia → certyfikat producenta, identyfikowalność materiału, inspekcja klasy i punkty świadectwa muszą być potwierdzone przed cytowaniem.

Jak to działa

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, części przytrzymujące i odłączalne są uwalniane w kontrolowanej kolejności → Zespół jest sprawdzany, zresetowany i ponownie uszczelniony po uruchomieniu

Wnioski

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

Certyfikacje i zalety

Certyfikaty i dokumenty inspekcyjne mogą być zorganizowane zgodnie z wymaganiami projektu, identyfikowalnością materiału, uzgodnionym zakresem badań i procedurą zatwierdzenia przez stowarzyszenie klasyfikacyjne.Spółki wymienione w wykazie nie są automatycznie uwzględniane w każdym zamówieniu.

Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certyfikat badawczy producenta.

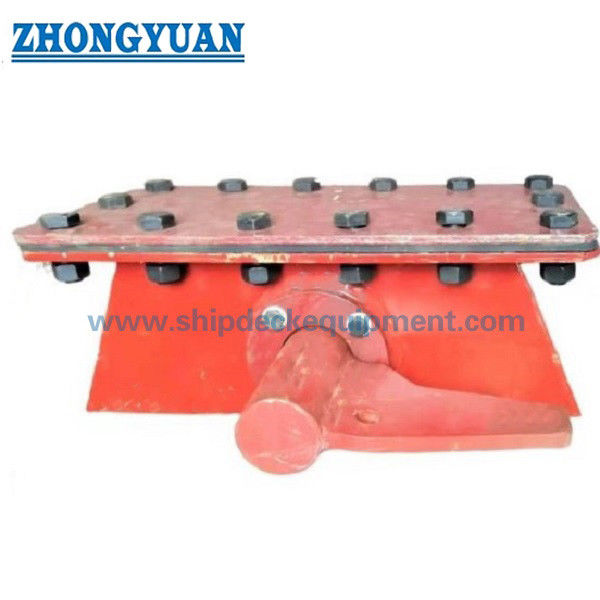

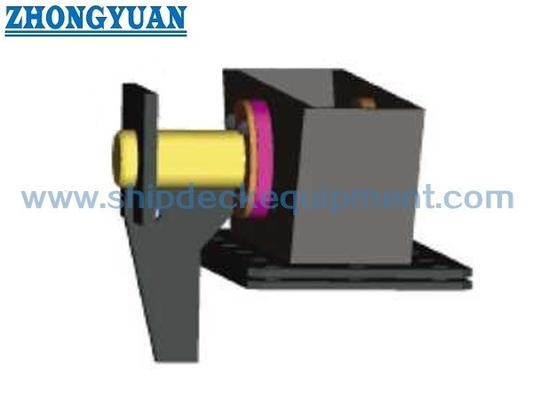

Rysunek i zdjęcia

Częste pytania

P1: Jaka jest różnica między systemem JIS F 2025 typu A a typem B?

A1: typ A to konfiguracja odłączalna, a typ B to konfiguracja stała.Typ A jest wybierany w przypadku gdy układ zbiornika wymaga kontrolowanej metody uwolnienia łącza kotwicowego łańcucha..

P2: Jak należy wybrać prawidłowy rozmiar nominalny?

A2: Wybierz numer nominalny z odpowiedniej średnicy łańcucha kotwiczenia i potwierdź go w odniesieniu do rysunku naczynia, klasy łańcucha, geometrii łańcucha, istniejącej instalacji, dostępu do otwierania,i zatwierdzone standardowe wydanieTabela jest odniesieniem do wyboru wymiarów, a nie deklaracją SWL lub obciążenia przełomowego.

P3: Czy testowanie szczelności wodnej i kompatybilność łańcucha klasy 3 są standardowym rozwiązaniem?

A3: Nie automatycznie. Obecna norma określa właściwości uszczelniających uszczelnień i opakowań,ale metodę badań szczelności wody z ukończonym zestawem i kryteria akceptacji muszą być określone przez projektZapewnione oświadczenia dotyczące klasy łańcucha są sprzeczne, dlatego zgodność klasy 3 musi zostać potwierdzona przed podaniem jej w wycenie lub arkuszu danych.
