JIS F 2014 Form DF DS Zamknięte rolki typu 3 Sprzęt do cumowania statków na statkach
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, L/C itp. |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Norma techniczna: | JIS F 2014-1987 | Rodzaj: | DF&DS TYP ZAMKNIĘTY |
|---|---|---|---|
| Średnice rolek: | 150~450mm | Nr rolki: | 3 rolki |
| Waga rolki: | 53,8 ~ 650 kg | Materiały: | Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne |
| Obróbka powierzchniowa: | piaskowanie do S2.5 + jedna warstwa epoksydowego gruntu czasowej ochrony, ocynkowana, polerowana, do | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. |
opis produktu

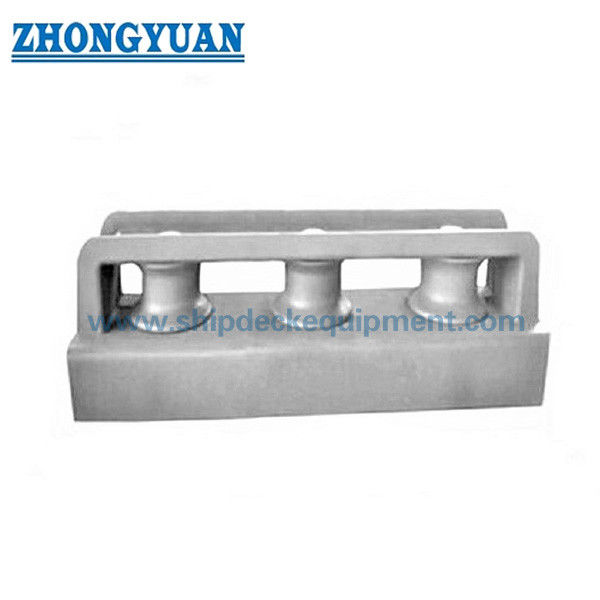

JIS F 2014 Form DF DS Zamknięte rolki typu 3 na statku Fairlead Sprzęt do cumowania statków
Opis:
Zamknięty wałek do prowadnicy typu DF DS można nazwać zamkniętymi trzema wałkami do prowadnicy.Kipa montowana jest na pokładach statków i prowadzi w kierunku lin.Poza tym produkt ten posiada certyfikat IACS.I możemy produkować regularne fairleady na Twoje wymagania.Jeśli są Państwo zainteresowani naszymi produktami, prosimy o kontakt.
Główna specyfikacja techniczna:
1. Norma techniczna: JIS F 2014-1987
2. Typ: DF i DS TYP ZAMKNIĘTY
3. Średnice rolek: 150 ~ 450 mm
4. Nr rolki: 3 rolki
5. Waga rolki: 53,8 ~ 650 kg
6. Materiały: stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne
7. Obróbka powierzchni: piaskowanie do S2.5 + jedna warstwa epoksydowego podkładu czasowego, dostępna galwanizowana, polerowana, dostosowana do indywidualnych potrzeb obróbka powierzchni.
8. Certyfikaty klasyfikacyjne: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp.
9. Można dostosować
Główny parametr techniczny:
| Średnica nominalna | D | L | I | I1 | I2 |
| 150 | 150 | 1440 | 420 | ? | 300 |
| 200 | 200 | 1720 | 530 | ? | 330 |
| 250 | 250 | 2070 | 640 | ? | 395 |
| 300 | 300 | 2360 | 750 | ? | 430 |
| 350 | 350 | 2750 | 860 | ? | 515 |
| 400 | 400 | 3070 | 970 | ja | 565 |
| 450 | 450 | 3440 | 1080 | ja | 640 |
| Nominalny śr. |
Wałek | Krzak | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | IO | 76 | 60 | 8,5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9,5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10,5 |
| Nominalny śr. |
Pralka | Szpilka | Siedzisko i wsparcie | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | ja | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | nie | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominalny śr. |
Siedzisko i wsparcie | Śruba dociskowa do tulei | Sprawdź kawałek | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Śruba Nominalny śr. |
Śruba Długość |
Nie. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | SM | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 17 | 从50 | 18 | 14 | 90 | 60 | 13 | 10 | SM | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | SM | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | SM | 20 | 4 | 65 | 135 | 90 |
Rysunki JIS F 2014 Form DF DS Zamknięte rolki typu 3 Kije na statku Sprzęt do cumowania statków
