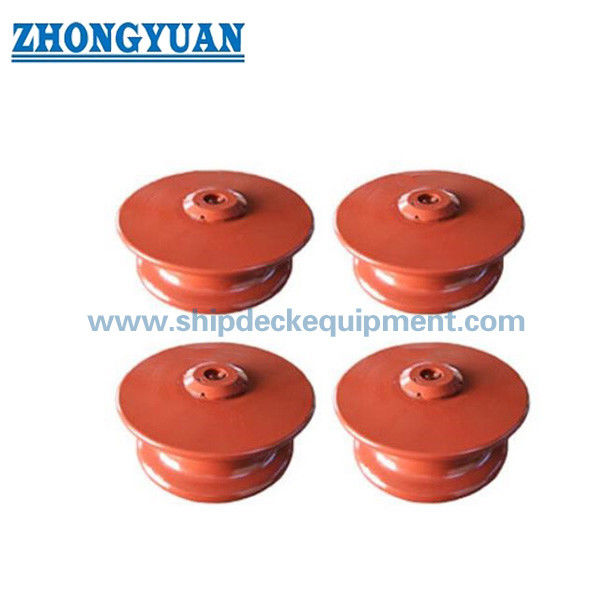

150–450 mm morska rolkowa knaga z potwierdzonym SWL i współczynnikiem bezpieczeństwa do cumowania statków
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipment |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numer modelu: | Standardowy i dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | As per quotation |
| Szczegóły pakowania: | Paleta lub dostosowana |
| Czas dostawy: | Zgodnie z ofertą |
| Zasady płatności: | TT, akredytywa |
| Możliwość Supply: | Zaspokajaj potrzeby klientów |
|
Szczegóły informacji |
|||
| Standard techniczny: | GB/T 10105-88 | Typ: | Typ otwarty |
|---|---|---|---|
| Średnice wałków: | 150 ~ 450 mm | Nr rolki: | 2/3 rolek |
| Waga rolki: | 24,8 ~ 310 kg | Przybory: | Stal miękka, stal C-Mn, stal nierdzewna, stal odlewnicza, żeliwo sferoidalne |
| Obróbka powierzchniowa: | Sandblasting do S2.5 + jedna warstwa podkładu sklepu epoksydowego, ocynkowane, wypolerowane, sperson | Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS itp. |
| Podkreślić: | Włócznik rolkowy żeglugowy ze stali odlewanej |
||
opis produktu
150–450mm Morski knag z weryfikowanym SWL i współczynnikiem bezpieczeństwa do cumowania statków
Przegląd produktu
Ten morski knag rolkowy jest zaprojektowany jako urządzenie prowadzące przenoszące obciążenia dla systemów cumowniczych.
W przeciwieństwie do konwencjonalnych knagów, ta jednostka jest zaprojektowana z weryfikowanym dopuszczalnym obciążeniem roboczym (SWL) i współczynnikiem bezpieczeństwa, zapewniając niezawodne działanie pod rzeczywistymi siłami cumowniczymi.
Wysokiej jakości rolki ze staliwa, precyzyjna obróbka i zoptymalizowany system smarowania zapewniają płynne obracanie i zmniejszone zużycie liny.
Nadaje się zarówno do lin stalowych, jak i lin syntetycznych w trudnych warunkach morskich.
Szybkie specyfikacje
- Średnica rolki: 150–450 mm → Określa zdolność obsługi liny
- SWL: 254–1766 kN → Określa dopuszczalne obciążenie robocze
- Współczynnik bezpieczeństwa: 1,35–2,09 → Wskazuje margines bezpieczeństwa konstrukcyjnego
- Typ rolki: 2 / 3 rolki → Określa zdolność prowadzenia
- Materiał: rolka ze staliwa + stalowa podstawa → Wytrzymałość i trwałość
- Wał: stal o wysokiej wytrzymałości → Przenoszenie obciążenia
- Łożysko: mosiężny tuleja → Odporność na zużycie
- Smarowanie: kanał olejowy → Płynne obracanie
- Powierzchnia: Sa2.5 + podkład → Ochrona przed korozją
- Norma: Morska GB10105-88
Główne parametry techniczne
| Średnica rolki. | Odpowiednie średnice lin stalowych | Wymiary | Waga | |||||||||
| Lina PP | Nylon |
Lina stalowa (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Średnica rolki. | A | L | Odpowiednia średnica liny stalowej | |||||
| Lina PP | Lina Malila | Lina stalowa ( G B 11 02 ) Wytrzymałość na rozciąganie ( 155 kg f/mm2 ) |
SWL KN(tf) |
Współczynnik bezpieczeństwa | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Przewodnik wyboru
Krok 1 – Wybierz średnicę rolki → Na podstawie rozmiaru liny
Krok 2 – Potwierdź typ liny → Lina stalowa lub syntetyczna
Krok 3 – Potwierdź SWL → Musi przekraczać maksymalne obciążenie cumownicze
Krok 4 – Sprawdź współczynnik bezpieczeństwa → Wyższy dla warunków dynamicznych
Krok 5 – Wybierz liczbę rolek → Na podstawie kąta natarcia
Krok 6 – Potwierdź smarowanie → Dla długoterminowej niezawodności
Struktura
Rolki ze staliwa | Stalowa podstawa | Wał | Mosiężna tuleja | Kanały smarowania
Atrybuty niestandardowe
- SWL: 254–1766 kN → Zdolność obciążeniowa
- Współczynnik bezpieczeństwa: 1,35–2,09 → Bezpieczeństwo konstrukcyjne
- Materiał: stalwo → Wytrzymałość
- Wał: wysoka wytrzymałość → Przenoszenie obciążenia
- Łożysko: mosiężna tuleja → Trwałość
- Smarowanie: kanał olejowy → Płynne obracanie
- Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta
Przewodnik zapytania
Podaj średnicę liny, wymagane SWL, typ liny, liczbę rolek i wymagania dotyczące certyfikacji.
Jak to działa
Lina przechodzi przez obracające się rolki, które zmniejszają tarcie i rozkładają obciążenie. SWL zapewnia bezpieczne działanie pod określonymi obciążeniami.
Zastosowania
System cumowniczy statku | Prowadzenie liny pod obciążeniem | Obsługa lin stalowych
Certyfikaty i zalety
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; weryfikowane SWL, zmniejszone zużycie liny, płynne obracanie, wysoka niezawodność konstrukcyjna.
Rysunek i zdjęcia

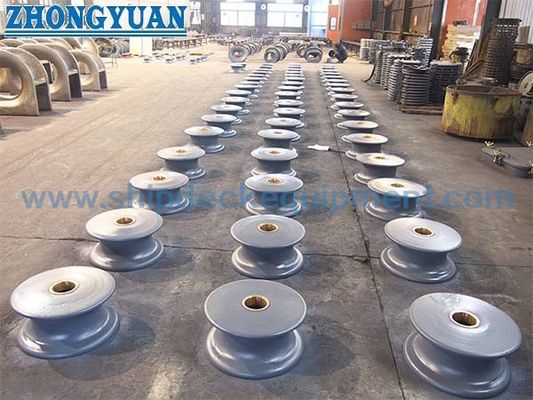

Rysunek ogólny | Zdjęcia produktu
Zamówienie
MOQ: 1 | Dostawa: 30–60 dni
FAQ
P1: Jak wybrać SWL?
Odp.: SWL musi być wyższe niż maksymalne obciążenie cumownicze.
P2: Dlaczego współczynnik bezpieczeństwa jest ważny?
Odp.: Zapewnia niezawodność w warunkach obciążeń dynamicznych.
P3: Dlaczego używać knagu rolkowego?
Odp.: Zmniejsza zużycie liny i poprawia żywotność.
