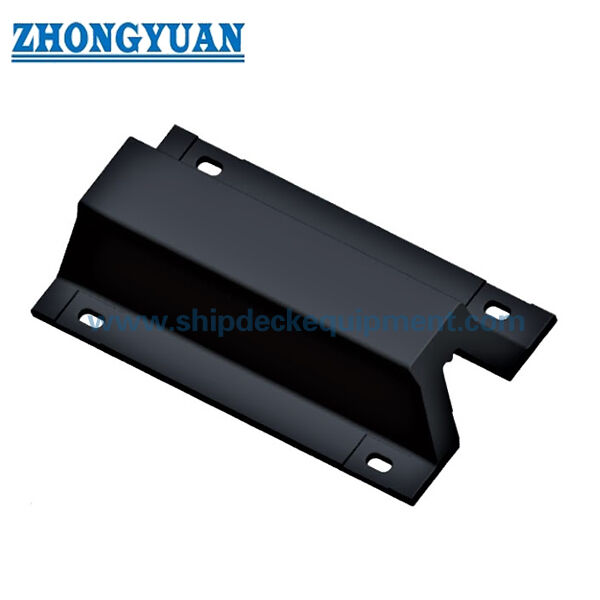

Super Arch Gumowy Błotnik dla Portów i Terminali Morskich

Super Arch Rubber Fender dla portów i terminali morskich

Przegląd produktu

Super Arch Rubber Fender dla portów i terminali morskich to jednoczęściowy, stały gumowy błotnik morski przeznaczony do bezpośredniego montażu na nabrzeżach, dokach i stanowiskach cumowniczych. Jego łukowaty korpus ściska się pod obciążeniem cumowania, pochłaniając energię statku, jednocześnie przenosząc odpowiadającą siłę reakcji na konstrukcję wsporczą.

Dostarczana seria obejmuje nominalne wysokości błotników od 250 do 800 mm i wybrane długości jednostek od 1000 do 2000 mm. Dostępne są dwie grupy wydajności: HR (wysoka reakcja) i SR (standardowa reakcja). Katalog podaje siłę reakcji i pochłanianie energii przy 52,5% i 55% ściskania, umożliwiając dopasowanie rozmiaru, długości i grupy wydajności błotnika do energii stanowiska i dopuszczalnych wymagań reakcji.

Szybka specyfikacja

• Typ produktu: Jednoczęściowy, łukowaty, stały gumowy błotnik morski
• Zakres nominalnej wysokości dostarczanej: 250–800 mm
• Dostarczane długości jednostek: 1000–2000 mm w zależności od wysokości błotnika
• Opublikowane grupy wydajności: HR Wysoka reakcja | SR Standardowa reakcja
• Podstawowy punkt ściskania: 52,5% | dodatkowe odniesienie wydajności: 55%
• Tolerancja wydajności katalogowej: ±10%
• Forma instalacji: Bezpośredni montaż na śruby do konstrukcji stanowiska z projektem kotwy i zbrojenia specyficznym dla projektu.

Materiał gumowy jest kontrolowany zgodnie z potwierdzoną specyfikacją właściwości fizycznych litego błotnika, w tym wytrzymałość na rozciąganie ≥16 MPa, wydłużenie przy zerwaniu ≥400%, twardość ≤78 Shore A i odkształcenie trwałe po ściskaniu ≤30%, z zastosowaniem metod badawczych ISO.

Konfiguracja systemu konstrukcji i błotnika

Jednoczęściowy, formowany i wulkanizowany gumowy korpus łukowy | szerokie stopy montażowe | bezpośrednia powierzchnia styku z gumą | podłużne otwory mocujące / pozycje śrub zgodnie z dostarczoną geometrią | interfejs kotwy i śruby głowicowej do konstrukcji stanowiska.

Geometria łuku zapewnia kompaktową konstrukcję z bezpośrednim montażem, bez potrzeby stosowania panelu przedniego dla standardowej konfiguracji z gumową powierzchnią. Ostateczny rozmiar kotwy, materiał, osadzenie, odległość od krawędzi i zbrojenie wsporcze są określone na podstawie wybranej wydajności błotnika i specyficznej dla projektu konstrukcji stanowiska.

Główne specyfikacje techniczne:

Kluczowe zalety inżynieryjne

• Jednoczęściowa geometria łuku zapewnia kompaktową konstrukcję błotnika z bezpośrednim montażem i stosunkowo niewielką liczbą elementów systemu.
• Wiele dostępnych długości dla tej samej nominalnej wysokości pozwala dopasować pojemność energii/reakcji do wymagań stanowiska bez tworzenia oddzielnych stron cienkich produktów dla każdej długości.
• Grupy wydajności HR i SR zapewniają dwa praktyczne wybory reakcji/energii w ramach tej samej rodziny wymiarowej.
• Profil łukowy nadaje się do stałych stanowisk, gdzie należy uwzględnić składowe ścinające i ukośny kontakt ze statkiem wraz z normalnym obciążeniem ściskającym.

Instalacja i interfejs systemu

Błotnik Super Arch jest przykręcany bezpośrednio do konstrukcji wsporczej stanowiska przez stopy montażowe. Prześwit instalacyjny musi pozwalać na ściskanie i powrót gumowego korpusu bez zakłóceń ze strony sąsiednich elementów stalowych, występów betonowych lub sąsiednich błotników.

W przypadku konstrukcji żelbetowych można stosować kotwy wbudowane lub odpowiednie kotwy wklejane, pod warunkiem weryfikacji konstrukcyjnej. Ostateczny rozmiar kotwy, materiał, ochrona przed korozją, głębokość osadzenia, odległość od krawędzi, rozstaw śrub i lokalne zbrojenie są określone na podstawie wybranej wydajności błotnika, warunku wsparcia i zatwierdzonego układu GA / kotew projektu. Nie należy stosować jednego uniwersalnego rozmiaru kotwy do każdej klasy błotnika lub stanowiska.

Inspekcja i dokumentacja

Podstawowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i testowanie właściwości fizycznych gumy. Weryfikacja wydajności/ściskania w pełnej skali może być uwzględniona w ITP projektu w celu potwierdzenia uzgodnionych wymagań dotyczących siły reakcji i pochłaniania energii w określonych warunkach testowych.

Wytyczne PIANC dotyczące błotników 2024 (MarCom WG211) są wykorzystywane jako aktualne odniesienie inżynieryjne dla zasad projektowania, produkcji i testowania systemów błotników. Wszelkie roszczenia dotyczące zgodności, dopuszczenia typu, nadzoru strony trzeciej lub certyfikacji klasy są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.

Zastosowania

Nabrzeża RoRo | nabrzeża ładunków ogólnych | porty dla łodzi roboczych | nabrzeża barek i holowników | ogólne cumowanie przy nabrzeżach i dokach.

Rysunki i zdjęcia

Często zadawane pytania

P1: Jak należy wybierać błotniki Super Arch HR i SR? – Wybierz grupę, która zaspokaja wymaganą absorpcję energii, jednocześnie utrzymując siłę reakcji w granicach stanowiska i statku; następnie zweryfikuj korekty eksploatacyjne i obciążenia konstrukcyjne dla projektu.

P2: Dlaczego ta sama wysokość błotnika jest dostarczana w różnych długościach? – Długość zmienia całkowitą objętość gumy, a tym samym opublikowaną pojemność reakcji/energii. Wybierz długość na podstawie wymaganej wydajności i dostępnego układu stanowiska, a nie tylko na podstawie wysokości.

P3: Jakie dokumenty inspekcyjne można określić? – ITP zamówienia może określać protokoły badań materiałowych, inspekcję wymiarową, weryfikację wydajności w pełnej skali, dokumentację producenta i nadzór strony trzeciej, jeśli jest to wymagane.
