Gumowy odkurzacz z otworu / typu Omega do statków i doków
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | Ω | Odpowiedni: | dziób statku, burta, rufa statku, suchy dok, dok pływający, strona nabrzeża |
|---|---|---|---|
| Orzecznictwo: | CCS, BV, ABS and SGS | ||
| Podkreślić: | drydock Marine Rubber Fender,okrętowy Marine Rubber Fender,gumowe zderzaki CCS do doków łodzi |
||
opis produktu

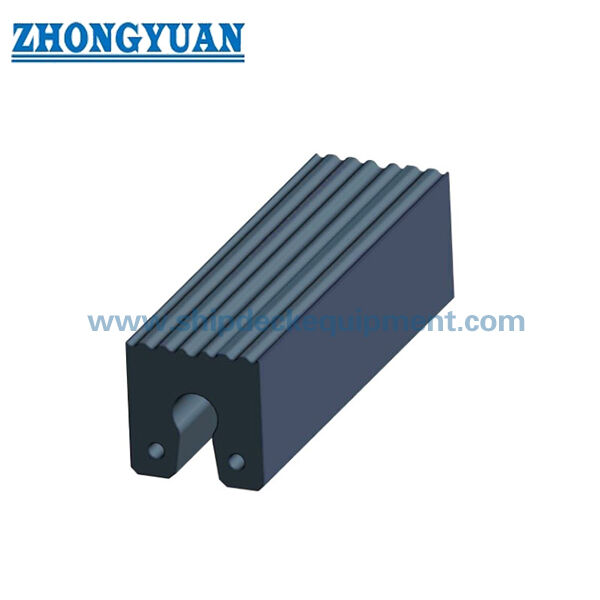

Błona gumowa typu Keyhole / Omega do statków i doków
Przegląd produktu
Błona gumowa typu Keyhole / Omega do statków i doków to jednolity profil gumowy do ochrony dziobu, burty i rufy statku, a także do instalacji w suchych dokach, dokach pływających i nabrzeżach. Dostarczony rysunek serii Ω wykorzystuje centralne otwory i geometrię mocowania w stylu keyhole, dlatego strona łączy dostarczone oznaczenie Omega z międzynarodowo rozpoznawalnym terminem wyszukiwania keyhole.
Dostarczona seria zawiera dwa nominalne przekroje: 250 × 250 mm i 300 × 300 mm. Źródło dostarcza dane wymiarowe, ale nie zweryfikowaną tabelę liczbowych sił reakcji / absorpcji energii; dane dotyczące wydajności nie są zatem wymyślone ani skopiowane z zagranicznych modeli keyhole.
Szybka specyfikacja
- Typ produktu: Błona gumowa jednolita typu Keyhole / Omega
- Dostarczane rozmiary nominalne: 250 × 250 mm | 300 × 300 mm
- Dostarczane wymiary B1: 150 mm | 184 mm
- Dostarczane średnice otworów mocujących d: 25 mm | 30 mm
- Dostarczane wymiary h: 50 mm | 60 mm
- Zastosowania: dziób statku, burta i rufa; suchy dok; dok pływający; nabrzeże
- Status publikacji wydajności: potwierdzona seria wymiarowa; tabela reakcji/energii nie jest dostarczona
Struktura i konfiguracja
Jednolity profil gumowy typu Keyhole / Omega | centralny otwór / szczelina w stylu keyhole | dwie strefy mocowania u podstawy | opcjonalna rowkowana powierzchnia styku zgodnie z rysunkiem / wymaganiami projektu.
Międzynarodowe katalogi błon holowniczych używają ogólnego terminu „błona keyhole” dla blisko spokrewnionej rodziny profili dziobowych/rufowych. To międzynarodowe nazewnictwo służy wyłącznie celom wyszukiwania; zagraniczne kody modeli, rozmiary mocowań i wartości wydajności nie są przyjmowane jako dane produktu Zhongyuan.
Główne specyfikacje techniczne:
| TYP | Rozmiary (mm) | ||||
| B | B1 | H | d | h | |
| Ω250 | 250 | 150 | 250 | 25 | 50 |
| Ω300 | 300 | 184 | 300 | 30 | 60 |
Przewodnik wyboru i zapytania
Krok 1 – Potwierdź lokalizację instalacji: dziób/rufę statku, burtę, rufę, suchy dok, dok pływający lub nabrzeże.
Krok 2 – Wybierz nominalny profil 250 lub 300 mm na podstawie dostępnej przestrzeni montażowej i istniejącej geometrii wymiany.
Krok 3 – Potwierdź całkowitą długość, rozstaw otworów mocujących, układ sworzni / śrub, konstrukcję wsporczą oraz czy wymagana jest powierzchnia styku rowkowana czy gładka.
Krok 4 – Jeśli wymagana jest ilościowa ocena wydajności, podaj podstawę obciążenia kontaktowego / energii projektowej i określ wymaganą weryfikację obliczeniową lub testową.
Krok 5 – Potwierdź ilość, zakres inspekcji/dokumentacji i miejsce dostawy.
Kluczowe zalety inżynieryjne
- Centralna geometria typu keyhole zapewnia kompaktowy profil montowany na statku / doku z zdefiniowanymi strefami mocowania.
- Dwa dostarczane przekroje nominalne wspierają układy wymiany i nowe konstrukcje z ograniczoną głębokością instalacji.
- Profil może być stosowany w układach ochrony dziobu, burty lub rufy, gdzie wymagana jest długa, ciągła taśma kontaktowa gumowa.
- Międzynarodowa terminologia keyhole poprawia przejrzystość wyszukiwania bez kopiowania systemu modelu innego dostawcy.
Instalacja i interfejs systemu
Błona jest montowana przez strefy mocowania profilu do konstrukcji wsporczej statku lub doku. Ostateczna długość, rozmiar sworznia / śruby, podpory pośrednie, minimalny promień gięcia i konstrukcja wsporcza muszą być ustalone dla rzeczywistej instalacji, a nie kopiowane z serii keyhole innego dostawcy.
Inspekcja i dokumentacja
Podstawowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i testowanie fizycznych właściwości gumy. Nie dodaje się żadnych twierdzeń dotyczących siły reakcji / absorpcji energii, gdy dostarczony materiał produktu nie zapewnia wiarygodnej podstawy do tabelarycznej oceny wydajności.
Aktualne wytyczne inżynieryjne dotyczące systemów błon są wykorzystywane do projektowania projektów i logiki testowania, podczas gdy zatwierdzenie typu, certyfikacja produktu, nadzór stron trzecich i dokumentacja klasyfikacyjna są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.
Zastosowania
Dziób statku | burta statku | rufa statku | ochrona holowników / łodzi roboczych | suche doki | doki pływające | ochrona nabrzeży | błony wymienne
Rysunek i zdjęcia
FAQ
P1: Czy typ Omega jest taki sam jak każda międzynarodowa błona Keyhole? — Dostarczony przekrój jest typu keyhole, więc ogólny termin wyszukiwania jest istotny, ale wymiary i szczegóły mocowania różnią się w zależności od producenta i projektu.
P2: Dlaczego nie dodano zagranicznych wymiarów keyhole? — Strona publikuje tylko dostarczone wymiary produktu Ω250/Ω300. Zagraniczne katalogi są używane do terminologii i pytań inżynieryjnych, nie są kopiowane jako dane produktu Zhongyuan.
P3: Czy profil można wygiąć wokół dziobu? — Zakrzywiona instalacja może być możliwa, ale minimalny promień, podpory pośrednie i układ mocowania muszą zostać sprawdzone dla wybranego przekroju i długości.
