Supercell Rubber Fender dla portów i terminali morskich
Przegląd produktu
Super Cell Rubber Fender for Ports and Marine Terminals to stały skręt kompresyjny o układzie o kształcie cylindrycznym, z pustym, gumkowym nadwoziem i zintegrowanymi płaszczami montażowymi.Dostarczana seria obejmuje wysokości nominalne od 400 do 3,000 mm, z wydajnością klasyfikowaną w katalogu przy odchyleniu ośnym 52,5%.Geometria zapewnia szeroki zasięg montażu dla przenoszenia obciążenia do struktury kotwicy i jest dobrze dostosowana do systemów wykorzystujących stalowy panel czołowy.
Kompletny system płaszczyków komórkowych może łączyć jedną lub więcej jednostek gumowych z wyprodukowanym stalowym przednim panelem z zamkniętym pudełkiem, śrubkowanymi podkładkami UHMW-PE, kotwicami i galwanizowanymi łańcuchami podtrzymującymi.Końcowy stopień zabezpieczenia, obszar paneli i układ łańcucha wybierane są na podstawie energii kotwiczenia, dopuszczalnej siły reakcyjnej, limitów ciśnienia kadłuba statku, wolności instalacyjnej i warunków eksploatacyjnych specyficznych dla projektu.
Szybkie specyfikacje
- Rodzaj produktu: żeglarz żeglugowy z gumy z komórek stałych
- Dostarczany zakres wysokości nominalnej: 400-3000 mm
- Wskaźnik odchylenia osiowego: 52,5%
- Kompresja referencyjna krzywej wydajności: do 55%
- Opublikowane grupy wyników: Wyższy-wysoki. Wysoki. Standardowy. Niski.
- Typowe układy: Gumowa jednostka. Zamknięte pudełkowe stalowe przednie panele.
- Typowe zastosowania: kontenery, ładunki masowe, ropy naftowe i gazu, ładunek ogólny, promy/RoRo i terminale wycieczkowe
- Kontrola materiału gumowego: wytrzymałość na rozciąganie ≥16 MPa, wydłużenie przy pęknięciu ≥400%, twardość ≤78 Shore A i zestaw kompresyjny ≤30%,z dodatkowymi badaniami właściwości gumy wybranymi zgodnie ze specyfikacją projektu.
Struktura i konfiguracja systemu fendera
Element gumowy z komórek, wyprodukowany z zamkniętego pudełka, stalowy panel przedni, mechanicznie przygwozdane podkładki UHMW-PE, części kotwiczące/wbudowane, ciężar, napięcie i/lub łańcuchy obcięcia, zgodnie z wymaganiami projektu systemu.
Panel przedni jest określony w stali Q355B zgodnie z GB/T 1591-2018 lub zatwierdzonym równoważnym, chyba że wymagana jest inna stopa stali projektowej.Konstrukcja zamkniętej skrzynki podlega kontroli szczelności/wycieków w celu zmniejszenia ryzyka wniknięcia wodyZewnętrzne powierzchnie stalowe są przygotowywane do Sa 21⁄2 i chronione projektem określonym systemem powłoki morskiej zgodnym z normą ISO 12944.Podkładki z przodu są czyste, czarne, UHMW-PE, zestabilizowane UV, zazwyczaj grubości 50×80 mm, z ostateczną grubością określoną przez ciśnienie stycznościowe, tolerancję zużycia i warunki eksploatacji.
Główne specyfikacje techniczne:Cechy
| Rodzaj | H | h | D1 | D2 | n-Φd | MD | h1 | L | Waga ((kg) |
| SC-H400 | 400 | 25 | 550 | 650 | 4-Φ30 | 22 | 10 | 270 | 76 |
| SC-H500 | 500 | 25 | 550 | 650 | 4-Φ32 | 24 | 12 | 300 | 110 |
| SC-H630 | 630 | 30 | 700 | 840 | 4-Φ39 | 30 | 14 | 330 | 230 |
| SC-H800 | 800 | 30 | 900 | 1050 | 6-Φ40 | 32 | 14 | 360 | 410 |
| SC-H1000 | 1000 | 35 | 1100 | 1300 | 6-Φ47 | 39 | 18 | 430 | 790 |
| SC-H1150 | 1150 | 40 | 1300 | 1500 | 6-Φ50 | 42 | 22 | 500 | 1200 |
| SC-H1450 | 1450 | 47 | 1650 | 1850 | 6-Φ61 | 52 | 26 | 570 | 2300 |
| SC-H1600 | 1600 | 50 | 1800 | 2000 | 8-Φ61 | 52 | 28 | 570 | 3000 |
| SC-H1700 | 1700 | 55 | 1900 | 2100 | 8-Φ66 | 56 | 30 | 620 | 3600 |
| SC-H2000 | 2000 | 55 | 2000 | 2200 | 8-Φ74 | 64 | 32 | 700 | 5200 |
| SC-H2250 | 2250 | 60 | 2300 | 2550 | 10-Φ74 | 64 | 36 | 700 | 7400 |
| SC-H2500 | 2500 | 70 | 2700 | 2950 | 10-Φ74 | 64 | 38 | 700 | 10500 |
| SC-H3000 | 3000 | 75 | 3150 | 3350 | 12-Φ90 | 76 | 40 | 800 | 18500 |
Przewodnik do wyboru i zapytania
Krok 1 Określenie wymogów dotyczących kotwiczenia: podanie rodzaju i zakresu wielkości statku, układu kotwiczenia, projektowanej energii kotwiczenia, dopuszczalnej reakcji bramki i limitu ciśnienia kadłuba.
Krok 2 Wybór grupy wysokości i wydajności: dopasowanie wymaganej obudowy energii/reakcji w określonych warunkach pracy; nie wybieraj wyłącznie według nominalnej wysokości klapy.
Krok 3 Określenie układu czołowego: potwierdzenie wymiarów paneli, powierzchni/gruboty widzenia UHMW-PE, dostępnej odległości instalacyjnej, interfejsu kotwiczenia oraz wymaganej masy/napędu/łańcuchów cięcia.
Krok 4 Potwierdzenie warunków projektu i weryfikacja: zakres temperatury stanu, założenia o kącie i prędkości kotwiczenia, stosowna baza projektowania/badania,wymagania dotyczące dokumentacji i wszelkie świadectwa ze strony osób trzecich.
Kluczowe zalety inżynierii
- Kompresja osiowa o klasyfikacji 52,5% zapewnia praktyczny zakres wyboru energii/reakcji dla układów zabezpieczających na stałym przystanku.
- Okrągły układ montażowy rozkłada obciążenia opon na szerokim obszarze wsparcia i efektywnie integruje się z dużymi panelami czołowymi.
- Geometria komórki jest stabilna w warunkach normalnych elementów cięcia; łańcuchy układu mogą być dodane, jeśli wymagają tego waga paneli, obciążenie ciągłe lub ograniczenie cięcia.
- Seria wymiarowa H400 ̇ H3000 obsługuje szeroki zakres układów miejsc przyczepieniowych bez tworzenia oddzielnych cienkich stron dla poszczególnych rozmiarów.
Instalacja i interfejs systemu
Komórka gumowa jest umieszczona między konstrukcją łóżeczka i panelem czołowym.W przypadku umów o wielopoziomowych jednostkach, rozstawienie musi również zapobiegać zakłóceniom przez sąsiednie osłony lub konstrukcję paneli w trakcie całego cyklu kompresji.
W przypadku nowych kotwic z betonu zbrojonego można zainstalować kotwice odlewane przy użyciu szablonu ustawienia.Ostateczne osadzanie, wzmocnienie, odległości krawędzi, geometria paneli, uchwyty łańcucha i długości łańcucha określa zatwierdzony projekt GA i układ kotwiczenia.
Inspekcja i dokumentacja
Weryfikacja jakości wzorcowej obejmuje inspekcję wizualną i wymiarową, badania właściwości fizycznych gumy,i weryfikacja siły reakcji i absorpcji energii przy uzgodnionych warunkach badawczych w oparciu o kompresję na pełną skalęW przypadku dostarczenia stalowego panelu czołowego dokumentacja produkcyjna może obejmować inspekcję spawania/NDT zgodnie z specyfikacją, badania szczelności zamkniętego pudełka lub badania przecieków powietrza,inspekcja powłok i zapisy grubości suchego foliiZestawy z galwanizowanych łańcuchów i materiały obudowy UHMW-PE są weryfikowane zgodnie ze specyfikacją projektu.
Wytyczne PIANC Fender 2024 (MarCom WG211) są obecnymi międzynarodowymi wytycznymi dotyczącymi projektowania, produkcji i testowania systemów fenderów.certyfikacja produktu lub badania na oczach świadków muszą być związane z rzeczywistym zakresem umowy i dokumentacją uzupełniającą.
Wnioski
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | naval and multi-user berth projects where a fixed cell-type fender system is appropriate.

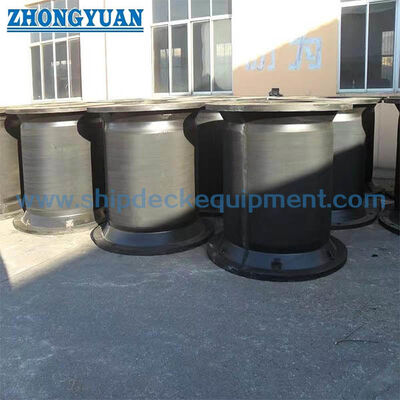

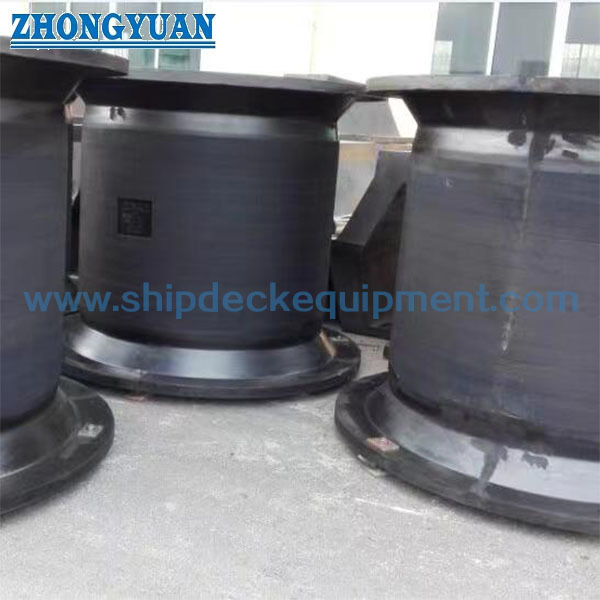

Rysunek i zdjęcia
Częste pytania
P1:Jak wybrać prawidłowy Super Cell Rubber Fender?
A1:Wybrać z wymaganej energii kotwiczenia i dopuszczalnej reakcji, a następnie sprawdzić ciśnienie kadłuba, wysokość, rozmiar paneli, odległość i warunki badania projektu.
P2:Czy osłona komórkowa może być dostarczana z przednim panelem i wyłożeniem UHMW-PE?
Odpowiedź: Tak. Można go zintegrować z stalowym panelem zamkniętym, śrubkowaną obudową UHMW-PE, kotwicami i łańcuchami zaprojektowanymi zgodnie z projektem.
P3:Co jest weryfikowane przed dostawą?
A3:Uzgodnione ITP może obejmować wymiary, właściwości gumy, reakcję/wydajność energetyczną, wytwarzanie/szczelność paneli, systemy ochronne oraz dokumentację materiału/dokumentów.
