Gumowe błotniki typu D dla statków i terminali morskich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | DD, DC | Dotyczy: | Montaż doku ramowego i kadłuba statku |
|---|---|---|---|
| Orzecznictwo: | CCS, BV, ABS and SGS | ||
| Podkreślić: | czarny gumowy błotnik typu d,gumowy błotnik typu d,gumowy błotnik statku |
||
opis produktu
D Rodzaj gumowego odkurzacza dla statków i terminali morskich
Przegląd produktu
Rodzinka D typu gumowego ochraniacza dla statków i terminali morskich to kompaktowy ochraniacz profiłowy z gumowego materiału stałego do ochrony strony statku, ramy doków i doku.konfiguracja DD wykorzystuje profil zewnętrzny w kształcie D z wewnętrznym otworem w kształcie D, podczas gdy konfiguracja prądu stałego wykorzystuje profil zewnętrzny w kształcie D z okrągłym środkowym otworem.
Dostarczany zakres wymiarów obejmuje sekcje nominalne od około 125 do 500 mm, z długościami referencyjnymi katalogu o długości 1000 mm i długimi długościami długimi specyficznymi dla projektu.Dostarczana seria osiągów prądu stałego zapewnia siłę reakcyjną i absorpcję energii przy 40% kompresji projektowej dla DC150 do DC500.
Szybkie specyfikacje
- Rodzina wyrobów: odbudowa z masywnej gumy o profilu D
- Główne konfiguracje: Typ DD. Typ DC.
- Wskaźnik wysokości/szerokości katalogu: około 125 ‰ 500 mm dla profili DD/DC
- Opublikowany punkt wydajności prądu stałego: 40% kompresji projektowej
- Opublikowany zakres reakcji prądu stałego: 82 ̊273 kN na 1000 mm długości odniesienia
- Obszar energii prądu stałego opublikowany: 1,9-21,5 kJ na 1000 mm długości odniesienia
- Tolerancja wydajności katalogu: ±10%
Struktura i konfiguracja

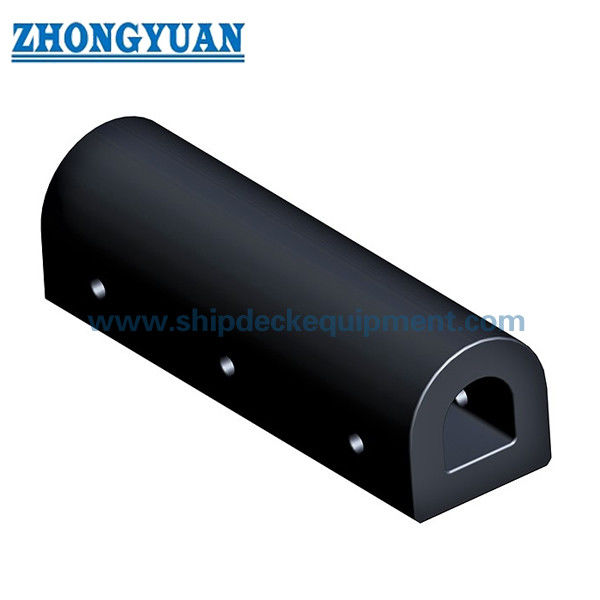

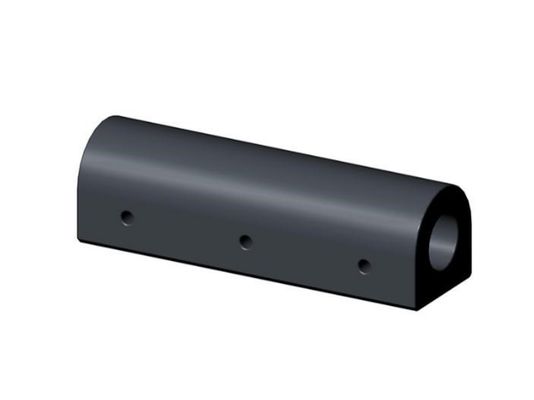

DD: Zewnętrzny profil w kształcie D z wewnętrznym otworem w kształcie D. DC: Zewnętrzny profil w kształcie D z okrągłym otworem w środku. DO-B:specjalny profil otwarty / łukowy dostarczany jako odrębny wariant wymiarowy w ramach szerszej rodziny profili D.
D i DC są traktowane jako wyroby z formowanej i wulkanizowanej gumy stałej.
Główne parametry techniczne
Profil DD / D Dostarczone wymiary odniesienia
|
Rodzaj |
H |
B |
L |
Otwory |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 125 | 90 | 45 |
Typ DD Przyjęta wydajność przy 40% kompresji
Poniższe wartości wydajności DD są przyjęte jako odniesienia do katalogu strony internetowej Zhongyuan po wieloźródłowej kontroli krzyżowej inżynierii i zatwierdzeniu przez użytkownika.Ostateczna akceptacja zamówienia następuje zgodnie z uzgodnioną specyfikacją badania / inspekcji projektu.
|
Rodzaj |
Kompresja projektowa (%) |
Siła reakcyjna (kN/m) |
Wchłanianie energii (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
Typ prądu stałego
|
Rodzaj |
Kompresja projektowa (%) |
Siła reakcyjna (kN) |
Wchłanianie energii (kJ) |
Tolerancja |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ± 10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ± 10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ± 10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ± 10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ± 10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ± 10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ± 10% |
Specjalny wariant DO-B
|
Rodzaj |
B |
B1 |
H |
d |
h |
C |
Q |
Max. L |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤ 2600 |
Przewodnik do wyboru i zapytania
Krok 1 Potwierdzenie wymaganego profilu: DD, DC lub DO-B w zależności od geometrii statku/doków i wymogu wymiany.
Krok 2 - Potwierdzenie wielkości sekcji i całkowitej długości.W celu wyboru opartego na wydajności należy użyć tabeli DC 40% tylko wtedy, gdy wybrany profil i długość odpowiadają opublikowanej serii.
Krok 3 Przedstawić rysunek instalacji, układ otworu mocowania, materiał nośny i dostępną odległość krawędzi.
Krok 4 Wskazać kierunek kontaktu roboczego, stan ścierania, oczekiwany ruch zbiornika oraz wszelkie wymagania dotyczące wymiany.
Krok 5 ️ Potwierdzenie ilości, dokumentacji, zakresu kontroli i miejsca dostawy.
Kluczowe zalety inżynierii
- Kompaktna geometria profilu D jest odpowiednia dla ograniczonej głębokości instalacji oraz układów przybrzeżnych / ramkowych.
- Opcje otwierania środkowego DD i DC umożliwiają dopasowanie tej samej koncepcji profilu zewnętrznego do różnych wymagań dotyczących sztywności i instalacji.
- Zapewnione serii prądu stałego dostarczają bezpośrednio tabułowane dane dotyczące 40% siły reakcji i absorpcji energii, zamiast polegać wyłącznie na oświadczeniach opisowych.
- Długość profili i układy mocowania mogą być dostosowane do rzeczywistej konstrukcji nośnej podlegającej weryfikacji technicznej.
Instalacja i interfejs systemu
Profili D są zazwyczaj mocowane na konstrukcjach stalowych lub betonowych poprzez śruby lub specjalne układy montażowe.odległość krawędzi i lokalne wzmocnienie muszą być zgodne z wybranym profilem, obciążenia roboczego i materiałów wspierających.
Inspekcja i dokumentacja
Wzorcowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i badania właściwości fizycznych kauczuku.Jeżeli ilościowa tabela siły reakcji/absorpcji energii jest częścią uzgodnionej specyfikacji produktu, w ramach projektu ITP można włączyć pełnowymiarowe badania kompresji w celu weryfikacji gwarantowanej wydajności w określonych warunkach badawczych.
Wytyczne PIANC Fender Guidelines 2024 (MarCom WG211) są stosowane jako aktualne odniesienie inżynieryjne do zasad projektowania, produkcji i testowania systemów fenderów.świadectwo osoby trzeciej i dokumentacja klasowa są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.
Wnioski
Strony statków. Ochrona boków holowników i łodzi roboczych. Ramki doków. Pływające doky.
Rysunek i zdjęcia
Częste pytania
P1: Jaka jest różnica między osłonami DD a DC? Oba używają profilu zewnętrznego w kształcie D. DD używa otworu wewnętrznego w kształcie D, podczas gdy DC używa okrągłego otworu środkowego.
P2: Czy wymienione 40% mocy stałego prądu można zastosować do każdego wariantu profilu D? No. Używać opublikowanych wartości tylko dla odpowiedniej serii prądu stałego, chyba że przedstawiono oddzielną weryfikację mocy..
P3: Czy można dostarczać długie konstrukcje na zamówienie? Długość i układ mocowania można omówić dla projektu, ale należy zweryfikować wydajność i mocowanie konstrukcyjne dla ostatecznej konfiguracji.
