Płaszczyzna z gumy kwadratowej do statków i terminali morskich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | SC | Dotyczy: | strona statku, suchy dok, dok pływający, strona nabrzeża |
|---|---|---|---|
| Orzecznictwo: | CCS, BV, ABS and SGS | ||
| Podkreślić: | SC Marine Rubber Fender,BV Marine Rubber Fender,gumowy błotnik statku OEM |
||
opis produktu

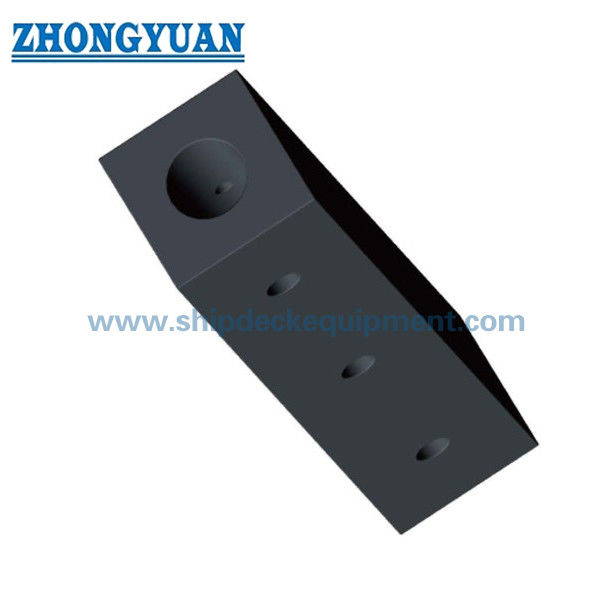

Płaszczyzna z gumy kwadratowej do statków i terminali morskich
Przegląd produktu
Kwadratowy i prostokątny gumowy odkurzacz do statków i terminali morskich łączy dwie ściśle spokrewnione rodziny profili gumowych w jednej stronie, aby uniknąć powielania cienkiej zawartości.Dostarczony szereg kwadratowy wykorzystuje kod źródłowy SCObie są przeznaczone do ochrony przybrzeżnej, suchego doku, pływającego doku i przybrzeży.
Dostarczane serii odniesienia o długości 1000 mm obejmują przekróje nominalne o długości 150, 200, 250, 300 i 400 mm.Dokumenty źródłowe zawierają ogólne krzywe wydajności, ale nie dostarczają kompletnej liczbowej tabeli siły reakcji / absorpcji energii, więc wybór na tej stronie opiera się na wymiarach i weryfikacji wydajności poszczególnych projektów.
Szybkie specyfikacje
- Rodzaj produktu: kwadratowy / prostokątny płaszcz z profilem z gumy stałej
- Dostarczana seria: Profil kwadratowy SC Profil prostokątny SD
- Nominalne rozmiary sekcji: 150×400 mm
- Długość odniesienia katalogu: 1000 mm
- Typowa liczba mocowań w dostarczonej tabeli: 3 otwory na 1000 mm jednostki
- Zastosowania: strona statku, suchy dok, pływający dok i strona doku
- Dane dotyczące wydajności: dostępna krzywa źródłowa; nie dostarczono wiarygodnej pełnej tabeli numerycznej
Struktura i konfiguracja
Solidne kwadratowe / prostokątne gumowe ciało. Centralna lub osadzona geometria mocowania zgodnie z dostarczonym rysunkiem profilu. Powtarzające się pozycje śrub wzdłuż 1,Długość 000 mm. Rozszerzenie na inne długości / sekcje w razie potrzeby.
Nazwa strony publicznej wykorzystuje opisowe międzynarodowe nazwy profili w celu uniknięcia zamieszania z odrębną rodziną produktów Super Cell,który również używa SC jako skrót w niektórych dawnych dokumentach.
Główne specyfikacje techniczne:
| TYPY | M | H | B | L | Otwory | Q | C | h | D | d | Wskazania |
| SC 150X1000 | 75 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | Włókiennicze z innej specyfikacji /może być omówione z |
| SC200X1000 | 100 | 200 | 200 | 1000 | 3 | 300~400 | 100-150 | 50 | 65 | 28 | |
| SC250X1000 | 125 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| SC300X1000 | 150 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| SC400X1000 | 200 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
Przewodnik do wyboru i zapytania
Krok 1 ️ Potwierdź, czy rysunek wymiany/nowej konstrukcji wymaga profilu kwadratowego lub prostokątnego.
Krok 2 ️ Potwierdzenie wymiarów sekcji, długości, układu otworu mocowania i wymaganego miejsca wolnego.
Krok 3 Zapewnij strukturę oporową, układ śrub / wsparcia i przewidywany kierunek kontaktu.
Krok 4 Jeśli wymagana jest ilościowa wydajność, należy podać cel reakcji/energii projektu oraz określić wymaganą podstawę obliczeniową lub pełną skalę weryfikacji.
Krok 5 ️ Potwierdzenie ilości, zakresu kontroli/dokumentacji oraz miejsca dostawy.
Kluczowe zalety inżynierii
- Prosta geometria gumy stałej jest odpowiednia do prac zastępczych i prostego bezpośredniego montażu.
- Wspólny zakres przekroju 150-400 mm obsługuje wiele układów ochrony statku, doków i przystani.
- Można obsługiwać warianty kwadratowe i prostokątne w ramach jednej strony wyboru bez tworzenia powielonych stron słów kluczowych.
- Przymocowanie i długość mogą być skoordynowane z istniejącą konstrukcją nośną, z zastrzeżeniem weryfikacji technicznej.
Instalacja i interfejs systemu
Profile kwadratowe i prostokątne są bezpośrednio mocowane do konstrukcji statku lub kotwicy przy użyciu dostarczonego wzoru otworu lub zatwierdzonego przez projekt wariantu.Odległości krawędzi i wzmocnienia zależą od materiału nośnego i obciążeń projektowych.
Inspekcja i dokumentacja
Wzorcowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i badania właściwości fizycznych kauczuku.W przypadku gdy dostarczony materiał produktu nie zapewnia wiarygodnej tabeli charakterystyki, nie dodaje się żadnego numerycznego twierdzenia o sile reakcji/absorpcji energii..
Obecne wytyczne inżynieryjne dotyczące systemów ochronnych są wykorzystywane do projektowania i testowania logiki projektu, podczas gdy zatwierdzenie typu, certyfikacja produktu,świadectwo osoby trzeciej i dokumentacja klasowa są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.
Wnioski
Strony statków. Suche doky. Pływające doky.
Rysunek i zdjęcia
Częste pytania
P1: Dlaczego kwadratowe i prostokątne płaszcze są na jednej stronie? .
P2: Czy kod źródłowy SC jest taki sam jak Super Cell? No. Tutaj SC jest starszym kodem źródłowym dla profilu kwadratowego.
Q3: Czy dostępne są wartości reakcji i energii? ilościowe osiągi powinny być dodawane wyłącznie na podstawie zatwierdzonego modelu obliczeń lub badań produktu.
