Prostokątne gumowe błotniki dla statków i terminali morskich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | SD | Odpowiedni: | strona statku, suchy dok, dok pływający, strona nabrzeża |
|---|---|---|---|
| Orzecznictwo: | CCS, BV, ABS and SGS | ||
| Podkreślić: | gumowe osłony zderzaka doku łodzi,gumowe osłony zderzaka doku łodzi,gumowy błotnik doku SGS; |
||
opis produktu
Prostokątne błotniki gumowe dla statków i terminali morskich
Przegląd produktu
Kwadratowe i prostokątne błotniki gumowe dla statków i terminali morskich łączą dwie blisko spokrewnione rodziny profili z litej gumy na jednej stronie, aby uniknąć duplikowania cienkich treści. Dostarczana seria kwadratowa używa kodu źródłowego SC, podczas gdy seria prostokątna używa SD. Oba są przeznaczone do ochrony burt statków, suchych doków, doków pływających i nabrzeży.
Dostarczana seria referencyjna 1000 mm obejmuje przekroje nominalne 150, 200, 250, 300 i 400 mm. Dokumenty źródłowe zawierają ogólne krzywe wydajności, ale nie zawierają kompletnej tabeli liczbowej siły reakcji / absorpcji energii, dlatego wybór na tej stronie opiera się na wymiarach i weryfikacji wydajności specyficznej dla projektu.
Szybkie specyfikacje
- Typ produktu: kwadratowy / prostokątny profil z litej gumy
- Dostarczane serie: profil kwadratowy SC | profil prostokątny SD
- Nominalne rozmiary przekrojów: 150–400 mm
- Długość referencyjna katalogu: 1000 mm
- Typowa liczba otworów w dostarczonej tabeli: 3 otwory na jednostkę 1000 mm
- Zastosowania: burta statku, suchy dok, dok pływający i nabrzeże
- Dane dotyczące wydajności: dostępna krzywa źródłowa; brak wiarygodnej pełnej tabeli liczbowej
Struktura i konfiguracja
Korpus z litej kwadratowej / prostokątnej gumy | centralna lub wbudowana geometria mocowania zgodnie z dostarczonym rysunkiem profilu | powtarzalne pozycje śrub wzdłuż długości 1000 mm | rozszerzenie specyficzne dla projektu do innych długości / przekrojów, gdy jest to wymagane.
Kody źródłowe SC i SD są zachowane tylko jako odniesienia do serii. Nazwa strony publicznej używa opisowych międzynarodowych nazw profili, aby zapobiec pomyłkom z oddzielną rodziną produktów Super Cell, która również używa SC jako skrótu w niektórych starszych dokumentach.
Główne parametry techniczne
Profil prostokątny – Dostarczana seria SD
|
Rozmiar nominalny |
H |
B |
L |
Otwory |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
Przewodnik wyboru i zapytania
Krok 1 – Potwierdź, czy rysunek zamienny / nowy budynek wymaga profilu kwadratowego czy prostokątnego.
Krok 2 – Potwierdź wymiary przekroju, długość, układ otworów mocujących i wymagane lokalne luzy.
Krok 3 – Podaj konstrukcję wsporczą, układ śrub / podkładek i oczekiwany kierunek kontaktu.
Krok 4 – Jeśli wymagana jest ilościowa ocena wydajności, podaj docelową reakcję / energię projektu i określ wymaganą podstawę obliczeń lub weryfikacji w pełnej skali.
Krok 5 – Potwierdź ilość, zakres inspekcji / dokumentacji i miejsce dostawy.
Kluczowe zalety inżynieryjne
- Prosta geometria z litej gumy nadaje się do prac zamiennych i prostego montażu bezpośredniego.
- Wspólny zakres przekrojów 150–400 mm obsługuje wiele aranżacji ochrony statków, doków i nabrzeży.
- Warianty kwadratowe i prostokątne mogą być obsługiwane na jednej stronie wyboru bez tworzenia duplikatów stron z kluczowymi słowami.
- Mocowanie i długość można skoordynować z istniejącą konstrukcją wsporczą, pod warunkiem weryfikacji inżynieryjnej.
Instalacja i interfejs systemu
Profile kwadratowe i prostokątne są mocowane bezpośrednio do konstrukcji statku lub nabrzeża za pomocą dostarczonego wzoru otworów lub zatwierdzonego przez projekt wariantu. Końcowe śruby, podkładki, odległości od krawędzi i wzmocnienia zależą od materiału wsporczego i obciążeń projektowych.
Inspekcja i dokumentacja
Podstawowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i testowanie fizycznych właściwości gumy. Nie dodaje się żadnych liczbowych twierdzeń o sile reakcji / absorpcji energii, gdy dostarczony materiał produktu nie zapewnia wiarygodnej podstawy tabelarycznej wydajności.
Aktualne wytyczne inżynieryjne dotyczące systemów błotników są wykorzystywane do projektowania projektów i logiki testowania, podczas gdy aprobaty typów, certyfikaty produktów, nadzór stron trzecich i dokumentacja klasowa są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.
Zastosowania
Boki statków | suche doki | doki pływające | krawędzie nabrzeży | przystanie dla łodzi roboczych | instalacje zamienne błotników profilowych

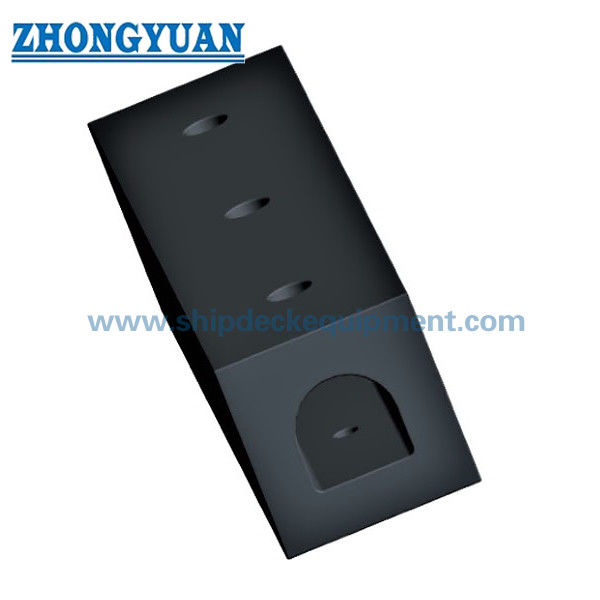

Rysunki i zdjęcia
Często zadawane pytania
Pytanie 1: Dlaczego błotniki kwadratowe i prostokątne znajdują się na jednej stronie? — Ich dostarczane zakresy i intencja wyszukiwania silnie się pokrywają; połączenie ich pozwala uniknąć duplikowania cienkich stron, zachowując tabele serii SC/SD.
Pytanie 2: Czy kod źródłowy SC jest tym samym co Super Cell? — Nie. Tutaj SC jest starszym kodem źródłowym dla profilu kwadratowego. Publiczny adres URL i tytuł strony nie używają SC jako głównego identyfikatora.
Pytanie 3: Czy dostępne są wartości reakcji i energii? — Dostarczone dokumenty zawierają krzywe wydajności, ale nie pełną tabelę liczbową; ilościową wydajność należy dodawać tylko na podstawie zatwierdzonego obliczenia produktu lub podstawy testowej.
