Gumowy odkurzacz z otworu / typu Omega do statków i doków

Głowica / Typ Omega Gumowe Odbojniki dla Statków i Nabrzeży

Przegląd produktu

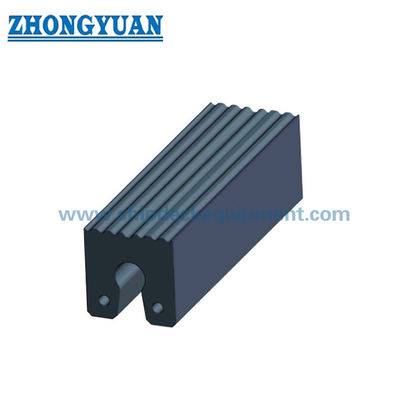

Głowica / Typ Omega Gumowe Odbojniki dla Statków i Nabrzeży to jednolity gumowy profil do ochrony dziobu, burty i rufy statku, a także do instalacji w suchych dokach, dokach pływających i przy nabrzeżach. Dostarczony rysunek serii Ω wykorzystuje centralne otwory i geometrię mocowania w stylu głowicy, dlatego strona łączy dostarczone oznaczenie Omega z międzynarodowo rozpoznawalnym terminem wyszukiwania „keyhole”.

Dostarczona seria zawiera dwa przekroje nominalne: 250 × 250 mm i 300 × 300 mm. Źródło dostarcza dane wymiarowe, ale nie zweryfikowaną tabelę liczbowych sił reakcji / pochłaniania energii; dane dotyczące wydajności nie są zatem wymyślone ani skopiowane z zagranicznych modeli typu „keyhole”.

Szybka specyfikacja

• Typ produktu: Odbojnik gumowy jednolity typu „keyhole” / Omega
• Dostarczane rozmiary nominalne: 250 × 250 mm | 300 × 300 mm
• Dostarczane wymiary B1: 150 mm | 184 mm
• Dostarczane średnice otworów mocujących d: 25 mm | 30 mm
• Dostarczane wymiary h: 50 mm | 60 mm
• Zastosowania: dziób statku, burta i rufa; suchy dok; dok pływający; nabrzeże
• Status publikacji wydajności: potwierdzona seria wymiarowa; nie dostarczono tabeli sił reakcji/energii

Struktura i konfiguracja

Jednoczęściowy gumowy profil typu „keyhole” / Omega | centralny otwór / szczelina w stylu „keyhole” | dwa strefy mocowania u podstawy | opcjonalna rowkowana powierzchnia styku zgodnie z rysunkiem / wymaganiami projektu.

Międzynarodowe katalogi odbojników holowniczych używają ogólnego terminu „keyhole fender” dla blisko spokrewnionej rodziny profili dziobowych/rufowych. To międzynarodowe nazewnictwo służy wyłącznie celom wyszukiwania; zagraniczne kody modeli, rozmiary mocowań i wartości wydajności nie są przyjmowane jako dane produktu Zhongyuan.

Główne parametry techniczne

Przewodnik wyboru i zapytania

Krok 1 – Potwierdź lokalizację instalacji: dziób/ster statku, burta, rufa, suchy dok, dok pływający lub nabrzeże.

Krok 2 – Wybierz profil nominalny 250 lub 300 mm na podstawie dostępnej przestrzeni montażowej i istniejącej geometrii wymiany.

Krok 3 – Potwierdź całkowitą długość, rozstaw otworów mocujących, układ sworznia/śruby, konstrukcję wsporczą oraz czy wymagana jest powierzchnia styku rowkowana czy gładka.

Krok 4 – Jeśli wymagana jest ilościowa ocena wydajności, podaj podstawę obciążenia kontaktowego/energii projektowej i określ wymaganą kalkulację lub weryfikację testową.

Krok 5 – Potwierdź ilość, zakres inspekcji/dokumentacji i miejsce dostawy.

Kluczowe zalety inżynieryjne

• Centralna geometria typu „keyhole” zapewnia kompaktowy profil montowany na statku/nabrzeżu ze zdefiniowanymi strefami mocowania.
• Dwa dostarczane przekroje nominalne wspierają układy wymiany i nowe konstrukcje z ograniczoną głębokością instalacji.
• Profil może być stosowany w układach ochrony dziobu, burty lub rufy, gdzie wymagana jest długa, ciągła gumowa taśma kontaktowa.
• Międzynarodowa terminologia „keyhole” poprawia przejrzystość wyszukiwania bez kopiowania systemu modeli innego dostawcy.

Instalacja i interfejs systemu

Odbojnik jest montowany przez strefy mocowania profilu do konstrukcji wsporczej statku lub nabrzeża. V4 przyjmuje zalecane odniesienia dotyczące sworznia/płaskownika/promienia gięcia pokazane powyżej do wstępnego wyboru; ostateczny rozstaw podpór, szczegóły mocowań i całkowita długość jednostki muszą być zgodne z zatwierdzonym rysunkiem produktu i instalacji.

Inspekcja i dokumentacja

Podstawowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i testowanie właściwości fizycznych gumy. Nie dodaje się żadnych twierdzeń dotyczących siły reakcji/pochłaniania energii, gdy dostarczony materiał produktu nie zapewnia wiarygodnej podstawy do tabelarycznej oceny wydajności.

Aktualne wytyczne inżynieryjne dotyczące systemów odbojników są wykorzystywane do projektowania i logiki testowania projektów, podczas gdy zatwierdzenie typu, certyfikacja produktu, nadzór stron trzecich i dokumentacja klasyfikacyjna są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.

Zastosowania

Dziób statku | burta statku | rufa statku | ochrona holowników/łodzi roboczych | suche doki | doki pływające | ochrona nabrzeży | odbojniki profilowe zamienne

Rysunek i zdjęcia

Często zadawane pytania

P1: Czy typ Omega jest taki sam jak każdy międzynarodowy odbojnik typu Keyhole? — Dostarczony przekrój jest typu „keyhole”, więc ogólny termin wyszukiwania jest istotny, ale wymiary i szczegóły mocowania różnią się w zależności od producenta i projektu.

P2: Które wartości Keyhole / Omega są stałymi wymiarami produktu, a które odniesieniami instalacyjnymi? — Wartości Ω250 / Ω300 B, B1, H, d i h pochodzą z dostarczonych danych produktu. V4 oddzielnie przyjmuje zalecane odniesienia dotyczące maksymalnej długości, sworznia mocującego, płaskownika i minimalnego promienia gięcia do wyboru instalacji, z zastrzeżeniem zatwierdzonego rysunku zamówienia.

P3: Czy profil można wygiąć wokół dziobu? — Instalacja zakrzywiona może być możliwa, ale minimalny promień, pośrednie wsparcie i układ mocowania muszą zostać sprawdzone dla wybranego przekroju i długości.
