GD / Fender gumowy typu skrzydłowy dla doków ramkowych i terminali morskich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ: | GD | Odpowiedni: | terminal ramowy |
|---|---|---|---|
| Orzecznictwo: | CCS, BV, ABS and SGS | ||
| Podkreślić: | Gumowy błotnik typu CCS GD,gumowy błotnik typu GD,gumowe błotniki GD do doków |
||
opis produktu

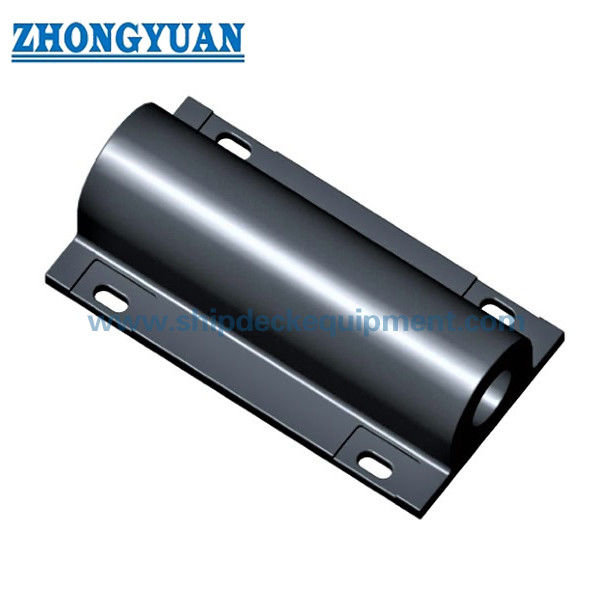

GD / Fender gumowy typu skrzydłowy dla doków ramkowych i terminali morskich
Przegląd produktu
GD / Wing Type Rubber Fender for Frame Docks and Marine Terminals to gumowy gumowy gumowy gumowy gumowy gumowy gumowy gumowy, dostarczany w dwóch wysokościach nominalnych, 280 i 300 mm, z długościami katalogu od 1,000 do 2Profil przeznaczony jest do zastosowań w ramie doków i przy łodzi, gdzie wymagane jest stosunkowo szeroki zasięg montażu i powtarzalny układ bezpośredniego mocowania.
Zaopatrzona tabela wydajności zapewnia siłę reakcyjną i pochłanianie energii przy 50% kompresji projektowej.wzrost siły reakcji i energii proporcjonalnie do długości katalogu, dając prostą podstawę do dopasowania dostępnej przestrzeni przystankowej do wymaganej pojemności klapy.
Szybkie specyfikacje
- Rodzaj produktu: GD / skrzydłowy płaszcz gumowy
- Wysokość nominalna sekcji: 280 mm.
- Długość katalogowej jednostki: 1000, 1500, 2000, 2500 mm.
- Opublikowany punkt wydajności: 50% kompresji projektowej
- Zakres reakcji: 371 ‰ 1,1020,5 kN w całej dostarczonej serii
- Zakres pochłaniania energii: 1444 kJ w całej dostarczonej serii
- Tolerancja wydajności katalogu: ±10%
Struktura i konfiguracja
Korpus z profilem skrzydłowym z gumy, szeroka plecy, wiele pozycji mocowania wzdłuż długości, bezpośrednie mocowanie do ramy, konstrukcji wsparcia, dostarczane przez rodziny sekcji H280 i H300.
Główne specyfikacje techniczne:
| TYPY | H | B | B. | L | Q | P | S | h | T | t | n |
| GD280X 1000L | 280 | 540 ((600) | 430(490) | 1000 | 150 | 700 | 165/170 | 120 | 82/90 | 41/45 | 1 |
| GD280X 1500L | 280 | 540 ((600) | 430(490) | 1500 | 150 | 600 | 165/190 | 120 | 82/90 | 41/45 | 2 |
| GD280X 2000L | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280X 2500L | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300X 1000L | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300X 1500L | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300X 2000L | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300X 2500L | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
| TYPY | Projekt kompresyjny odchylenie (%) |
Wydajność | ||
| Siła reakcyjna (KN) |
Wchłanianie energii /KJ. |
Tolerancja % |
||
| GD280X 1000L | 50 | 371 | 14 | ± 10 |
| GD280X 15OOL | 557 | 21 | ||
| GD280X2000L | 742 | 28 | ||
| GD280X2500L | 927.5 | 35 | ||
| GD300X 1000L | 441 | 17.6 | ||
| GD300X 15OOL | 661.5 | 26.4 | ||
| GD300X2000L | 882 | 35.2 | ||
| GD300X2500L | 1102.5 | 44 | ||
Przewodnik do wyboru i zapytania
Krok 1 ️ Potwierdzenie wymaganej rodziny sekcji: GD280 lub GD300 zgodnie z istniejącym rysunkiem, dostępną głębią i docelową wydajnością.
Krok 2 Wybór długości jednostki od 1000 do 2500 mm przy użyciu opublikowanych wartości reakcji/energii 50%.
Krok 3 ️ Potwierdź dokładny wariant wymiarowy, w którym tabela źródłowa pokazuje alternatywne wartości w nawiasach dla wczesnych rozmiarów GD280.
Krok 4 - Zapewnienie rysunku ramy doku/podłogi przystankowej, układu otworu mocowania, struktury oporowej i środowiska korozyjnego do wyboru sprzętu.
Krok 5 Potwierdzenie ilości, wymagania dotyczące kontroli/badania, dokumentacji i miejsca dostawy.
Kluczowe zalety inżynierii
- Dwie standaryzowane wysokości sekcji z czterema długościami katalogu zapewniają kompaktową matrycę selekcji.
- Opublikowane 50% wartości reakcji i energii w skali zgodnej z długością płaszcza w obrębie każdej rodziny sekcji.
- Szeroki profil skrzydła zapewnia stabilny interfejs montażu bezpośredniego dla układów ramkowych i przystankowych.
- Prosta konstrukcja z gumy z jednego kawałka zmniejsza liczbę elementów systemu w porównaniu z systemami przednich osłon.
Instalacja i interfejs systemu
GD / skrzydła są bezpośrednio mocowane do ramy nośnej, doku lub konstrukcji kotwicy.Odległości krawędzi i lokalne szczegóły wsparcia wybierane są z obciążeń projektu i materiału wsparciaAlternatywne wartości wymiarowe podane w dostarczonym źródle GD280 powinny być powiązane z zatwierdzonym rysunkiem przed opublikowaniem ustalonego harmonogramu sprzętu.
Inspekcja i dokumentacja
Wzorcowa kontrola jakości obejmuje inspekcję wizualną, weryfikację wymiarów i badania właściwości fizycznych kauczuku.Jeżeli ilościowa tabela siły reakcji/absorpcji energii jest częścią uzgodnionej specyfikacji produktu, w ramach projektu ITP można włączyć pełnowymiarowe badania kompresji w celu weryfikacji gwarantowanej wydajności w określonych warunkach badawczych.
Wytyczne PIANC Fender Guidelines 2024 (MarCom WG211) są stosowane jako aktualne odniesienie inżynieryjne do zasad projektowania, produkcji i testowania systemów fenderów.świadectwo osoby trzeciej i dokumentacja klasowa są podawane tylko wtedy, gdy odpowiedni zakres został uzgodniony i udokumentowany.
Wnioski
Ramki doków. Terminal morski. Ochrona przybrzeży. Ochrona przybrzeży statku.
Rysunek i zdjęcia
Częste pytania
P1: Co oznacza wartość 50%? To dostarczony punkt kompresji projektowej, w którym podano wartości siły reakcyjnej katalogu i wartości absorpcji energii.
P2: Jak porównać GD280 i GD300? Porównać dostępną głębokość instalacji, wybrany długość jednostki, wymaganą absorpcję energii i dopuszczalną siłę reakcyjną przy użyciu dostarczonej tabeli wydajności.
P3: Czy wymiary GD280 w nawiasach są drugą klasą standardową? użyć zatwierdzonego rysunku przed opublikowaniem stałej konfiguracji.
