Siedmiorolkowy uniwersalny prowadnik linowy z rolką górną | Cumowanie i holowanie statków (typ ISO 13733 7R)
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Zhongyuan Marine Equipmen |
| Orzecznictwo: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numer modelu: | Standardowy lub dostosowany |
Zapłata:
| Minimalne zamówienie: | 1 jednostka |
|---|---|
| Cena: | Based on quotation |
| Szczegóły pakowania: | Eksportuj standardową paletę lub niestandardowe opakowanie |
| Czas dostawy: | Na podstawie wymagań projektu |
| Zasady płatności: | T/T, akredytywa |
| Możliwość Supply: | Produkcja zindywidualizowana w oparciu o wymagania projektu |
|
Szczegóły informacji |
|||
| Typ modelu: | 7R, 7 rolek | Rozmiar nominalny: | 140, 160, 180, 200, 250, 300A, 300B, 400A, 400B i 400C |
|---|---|---|---|
| Bezpieczne obciążenie robocze (SWL): | 14 ~ 140MT | Kierunek ładowania: | Obciążenie poziome i obciążenie pionowe |
| Przybory: | Stal C-Mn, stal miękka, stal nierdzewna | Obróbka powierzchniowa: | Sandblasting do S2.5 + 3 warstwy farby epoksydowej, ocynkowane |
| Certyfikaty klasyfikacyjne: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS itp. | ||
| Podkreślić: | kipa okrętowa iso 13733,kipa okrętowa typ 7r,kipa okrętowa iso 13733 do łodzi |
||
opis produktu
Siedmiorolkowy uniwersalny prowadnik linowy z rolką górną | Cumowanie i holowanie statków (typ 7R wg ISO 13733)
Przegląd produktu
Uniwersalny prowadnik linowy typu 7R wg ISO 13733 to montowany na pokładzie siedmiorolkowy prowadnik liny z dwoma otworami przelotowymi dla liny i układem rolek górnych. Jest on używany do prowadzenia lin cumowniczych lub holowniczych statków, gdzie prowadzenie liny obejmuje zmiany kierunku poziomego i pionowego. Kontakt z obracającymi się rolkami zmniejsza tarcie ślizgowe w punkcie prowadzenia i pomaga utrzymać linę w kontrolowanym przejściu.
Rozmiar nominalny jest oparty na średnicy zewnętrznej głównej rolki. Dla rozmiarów nominalnych 300 i 400, sufiks A / B / C rozróżnia różne poziomy SWL (bezpiecznego obciążenia roboczego), podczas gdy główne wymiary rolki pozostają takie same. Ostateczny wybór powinien być skoordynowany z typem i średnicą liny, wymaganym SWL, kątem prowadzenia liny, standardowym kierunkiem obciążenia, obrotem rolek, konserwacją wałów i łożysk, wzmocnieniem pokładu, szczegółami spawania i zakresem inspekcji klasyfikacyjnej.
Szybka specyfikacja
- Typ produktu: Siedmiorolkowy uniwersalny prowadnik linowy → prowadzenie liny obrotowe do stacji cumowniczych i holowniczych statków.
- Standard i typ: ISO 13733 Typ 7R → konfiguracja z dwoma otworami przelotowymi dla liny i rolką górną.
- Zakres rozmiarów nominalnych: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → wybierany na podstawie średnicy głównej rolki i wymaganego SWL.
- Średnica zewnętrzna głównej rolki D1: 139,8 do 406,4 mm → rozmiar nominalny określa przybliżoną średnicę zewnętrzną głównej rolki.
- Otwór przelotowy dla liny B × H: 195 × 150 do 350 × 250 mm → kluczowa przestrzeń do wstępnego sprawdzenia liny i ścieżki prowadzenia.
- Zakres SWL: 137 do 1 373 kN, pokazany jako 14 do 140 t w dostarczonej tabeli → użyj standardowego obciążenia znamionowego, a nie MBL liny, do wyboru modelu.
- Obliczona waga: 256 do 3 591 kg → istotne dla obsługi na pokładzie, transportu, planowania fundamentów i sekwencji instalacji.
- Fokus instalacji: Konstrukcja spawana na pokładzie z obrotowymi rolkami → wzmocnienie pokładu, wymiary spoin, dostęp do smarowania i przestrzeń do wymiany rolek powinny być potwierdzone przed produkcją.
Główne parametry techniczne
|
Rozmiar nominalny Dn |
B x H |
D1 |
D2 |
h |
h1 |
h2 |
b |
b1 |
b2 |
b3 |
b4 |
w |
c |
|||||||||
| 140 | 195 x 150 | 139,8 | 114,3 | 277 | 130 | 480 | 335 | 850 | 1 000 | 1 160 | 140 | 260 | 150 | |||||||||
| 160 | 200 x 150 | 165,2 | 114,3 | 290 | 145 | 515 | 365 | 935 | 1 100 | 1 286 | 140 | 310 | 175 | |||||||||
| 180 | 200 x 150 | 190,7 | 139,8 | 315 | 155 | 560 | 391 | 1 011 | 1 200 | 1 400 | 140 | 360 | 200 | |||||||||
| 200 | 200 x 150 | 216,3 | 139,8 | 328 | 170 | 590 | 416 | 1 091 | 1 320 | 1 550 | 140 | 410 | 225 | |||||||||
| 250 | 250 x 200 | 267,4 | 165,2 | 416 | 195 | 715 | 517 | 1 342 | 1 580 | 1 820 | 180 | 520 | 280 | |||||||||
| 300A | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 1 598 | 1 840 | 2 150 | 200 | 620 | 330 | |||||||||
| 300B | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 1 598 | 1 840 | 2 150 | 200 | 620 | 330 | |||||||||
| 400A | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 966 | 2 250 | 2 550 | 200 | 795 | 420 | |||||||||
| 400B | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 966 | 2 250 | 2 550 | 200 | 795 | 420 | |||||||||
| 400C | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 966 | 2 250 | 2 550 | 200 | 795 | 420 | |||||||||
|
Rozmiar nominalny Dn |
e |
w1 |
w2 |
T |
T1 |
T2 |
T3 |
T4 |
f |
Długość spoiny | SWL |
Obliczona waga (kg) |
||||||||||
| z1 | z2 | (kN) | (ton) | |||||||||||||||||||
| 140 | 70 | 30 | 100 | 12 | 12 | 18 | 12 | 12 | 6 | 9 | 7 | 137 | 14 | 256 | ||||||||
| 160 | 83 | 40 | 100 | 14 | 14 | 20 | 14 | 14 | 6 | 10 | 7 | 196 | 20 | 357 | ||||||||
| 180 | 95 | 40 | 100 | 16 | 16 | 28 | 16 | 16 | 8 | 11 | 9 | 245 | 25 | 481 | ||||||||
| 200 | 108 | 50 | 100 | 18 | 18 | 28 | 18 | 18 | 8 | 13 | 9 | 314 | 32 | 629 | ||||||||
| 250 | 133 | 65 | 200 | 22 | 26 | 36 | 20 | 20 | 10 | 18 | 10 | 510 | 52 | 1307 | ||||||||
| 300A | 159 | 80 | 200 | 24 | 28 | 46 | 24 | 22 | 10 | 20 | 10 | 687 | 70 | 2013 | ||||||||
| 300B | 159 | 80 | 200 | 26 | 30 | 48 | 24 | 22 | 10 | 21 | 10 | 736 | 75 | 2154 | ||||||||
| 400A | 203 | 100 | 200 | 26 | 30 | 40 | 32 | 28 | 10 | 21 | 10 | 981 | 100 | 2924 | ||||||||
| 400B | 203 | 100 | 200 | 28 | 32 | 52 | 32 | 28 | 10 | 22 | 10 | 1 256 | 128 | 3344 | ||||||||
| 400C | 203 | 100 | 200 | 30 | 34 | 54 | 32 | 28 | 10 | 24 | 10 | 1 373 | 140 | 3591 | ||||||||
Przewodnik wyboru i zapytania
Krok 1: Potwierdź typ ISO 13733 Typ 7R i wymagany rozmiar nominalny zgodnie z układem cumowania lub holowania statku.
Krok 2: Podaj typ liny, średnicę liny, MBL liny, wymagane SWL prowadnika linowego, oczekiwane kierunki prowadzenia poziomego i pionowego oraz ścieżkę roboczą liny.
Krok 3: Dla 300A / 300B i 400A / 400B / 400C, wybierz sufiks zgodnie z wymaganym SWL; nie wybieraj tylko na podstawie średnicy rolki.
Krok 4: Potwierdź pozycję instalacji, dostępną przestrzeń na pokładzie, wzmocnienie fundamentów i pokładu, interfejs spawania, prześwit w pobliżu sprzętu i dostęp do konserwacji rolek.
Krok 5: Potwierdź wymagania dotyczące materiału ramy, rolek, wałów, łożysk lub tulei; układ smarowania; obróbkę powierzchni; oraz system ochrony przed korozją.
Krok 6: Potwierdź ilość, wymagania towarzystwa klasyfikacyjnego, identyfikowalność materiałów, zakres inspekcji i testów, miejsce dostawy, wymagany czas dostawy i podaj rysunek statku lub zdjęcie referencyjne, jeśli dostępne.
Struktura
Zespół siedmiu rolek | Dwa otwory przelotowe dla liny | Rolka górna | Główne rolki prowadzące | Stalowa rama nośna | Wały rolek | Łożyska lub tuleje | Podstawa spawana na pokładzie | Punkty smarowania | Określona obróbka powierzchni
Zalety cumowania, holowania i inżynierii
- Siedem obrotowych rolek rozkłada kontakt liny na ścieżce prowadzenia i zmniejsza tarcie ślizgowe w porównaniu z otworem o stałym kontakcie z liną.
- Dwa otwory przelotowe dla liny zapewniają zdefiniowane pozycje prowadzenia liny w jednym zespole prowadnika linowego; zatwierdzony układ roboczy i przypadek obciążenia powinny być potwierdzone na rysunku statku.
- Rolka górna pomaga kontrolować ścieżkę liny, gdy lina zbliża się do prowadnika lub od niego odchodzi z pionowym elementem prowadzenia, zgodnie ze standardową geometrią i zatwierdzonym kierunkiem obciążenia.
- Rozmiar nominalny jest powiązany ze średnicą zewnętrzną głównej rolki, podczas gdy sufiks literowy stanowi jasną metodę wyboru różnych ocen SWL przy tym samym nominalnym rozmiarze rolki 300 lub 400.
- Powierzchnie rolek, przejścia krawędzi i wyrównanie wałów powinny być kontrolowane tak, aby rolki obracały się swobodnie i nie tworzyły ostrego lokalnego kontaktu z liną cumowniczą lub holowniczą.
- Wybór łożysk lub tulei, punkty smarowania, uszczelnienie, demontaż wału i dostęp do wymiany rolek powinny być skoordynowane z planem konserwacji statku.
- Rama spawana na pokładzie przenosi reakcje prowadnika linowego na wspierającą konstrukcję pokładu; wzmocnienie fundamentów i szczegóły spawania powinny być sprawdzone przez stocznię lub biuro projektowe.
- Wykończenie ocynkowane lub polerowana stal nierdzewna powinno być stosowane tylko tam, gdzie jest zgodne z dopasowaniem rolek, obszarami łożysk, interfejsami spawania i zatwierdzoną specyfikacją materiałową.
Niestandardowe atrybuty
- Standard: ISO 13733 → używać, gdy specyfikacja statku wymaga wymiarów uniwersalnego prowadnika linowego i ocen SWL z tego standardu.
- Typ: 7R → układ siedmiu rolek z dwoma otworami przelotowymi dla liny i rolką górną.
- Rozmiar nominalny: 140 do 400C → oparty na średnicy zewnętrznej głównej rolki, z literowymi sufiksami używanymi dla różnych ocen SWL.
- SWL: 137 do 1 373 kN → wybierać z tabeli standardowych modeli i przechowywać oddzielnie od MBL liny lub obciążenia zrywającego.
- Kierunek obciążenia: Poziome i pionowe prowadzenie liny → ostateczny dopuszczalny kierunek i podstawa reakcji powinny być zgodne ze standardowym rysunkiem i układem statku.
- Materiał: Stal C-Mn / stal miękka / stal nierdzewna → dokładne gatunki dla ramy, rolek, wałów i elementów łożysk do potwierdzenia.
- Obróbka powierzchni: Piaskowanie Sa 2.5 + podkład epoksydowy jako odniesienie → ostateczne pokrycie, ocynkowanie lub polerowanie stali nierdzewnej zgodnie z wymaganiami projektu.
- Instalacja: Spawana na pokładzie → wzmocnienie pokładu, rozmiar spoiny, procedura spawania, wyrównanie i dostęp powinny być potwierdzone na zatwierdzonym rysunku.
- Wymaganie certyfikatu: Dostępne zgodnie z zakresem projektu → certyfikaty materiałowe, dokumentacja producenta, inspekcja klasyfikacyjna i testy z udziałem świadków powinny być uzgodnione przed wyceną.
Jak to działa
Lina cumownicza lub holownicza zbliża się do prowadnika linowego → Lina wchodzi do wybranego otworu przelotowego → Główne i górne rolki obracają się wraz ze zmianą kierunku prowadzenia → Kontakt obrotowy prowadzi linę i zmniejsza tarcie ślizgowe → Reakcje prowadnika linowego przenoszą się przez spawaną ramę na wzmocnioną konstrukcję pokładu
Zastosowania
Stacje cumownicze statków | Stacje holownicze statków | Holowniki | Barki robocze | Statki towarowe | Tankowce | Statki wsparcia offshore | Projekty budowy nowych statków | Wymiana standardowych uniwersalnych prowadników linowych
Certyfikaty i zalety
Certyfikaty i dokumentacja inspekcyjna mogą być przygotowane zgodnie z wymaganiami projektu, identyfikowalnością materiałów, zakresem testów i procedurą zatwierdzania przez klasę. Wymagany poziom certyfikatu i punkty obserwacji powinny być potwierdzone przed wyceną.
Certyfikacja: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certyfikat testu producenta.

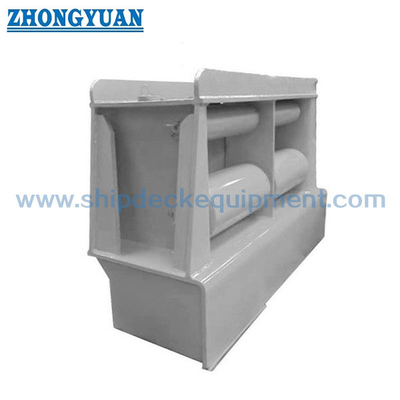

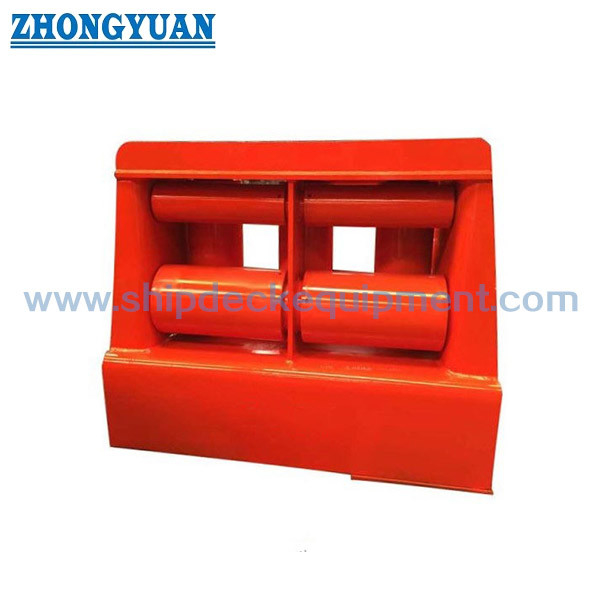

Rysunki i zdjęcia
![]()
![]()
FAQ
P1: Jaka jest różnica między uniwersalnym prowadnikiem linowym ISO 13733 Typ 7R a stałym knagiem cumowniczym?
O1: Typ 7R wykorzystuje siedem obrotowych rolek i dwa zdefiniowane otwory przelotowe dla liny do prowadzenia liny przez zmiany kierunku poziomego i pionowego. Stały knag wykorzystuje nieruchomą powierzchnię kontaktu z liną. Właściwy produkt powinien być zgodny z układem cumowania lub holowania statku.
P2: Jak należy wybierać modele 300A / 300B lub 400A / 400B / 400C?
O2: Modele o tym samym rozmiarze nominalnym rolki mają te same główne średnice rolek, ale różne oceny SWL i obliczone wagi. Wybierz sufiks zgodnie z wymaganym SWL prowadnika linowego, standardowym przypadkiem obciążenia, konstrukcją pokładu i zatwierdzonym rysunkiem statku.
P3: Czy oba otwory przelotowe dla liny mogą być obciążone pełnym podanym SWL jednocześnie?
O3: Jednoczesne obciążenie nie powinno być zakładane tylko na podstawie tabeli modeli. Układ roboczy liny, kierunki obciążenia, połączone reakcje, wzmocnienie pokładu i wymagania dotyczące zatwierdzenia muszą być potwierdzone na podstawie oficjalnego rysunku standardowego i obliczeń inżynierskich specyficznych dla statku.
